Montaje a la válvula – Piezas de montaje y accesorios
7. Montar la tapa (11) en la cara posterior.
Al hacerlo prestar atención para que una
vez instalada la válvula, el tapón de de-
saireación quede en la parte inferior, pa-
ra asegurar la evacuación de posibles
condensados (fi g. 6).
tapa

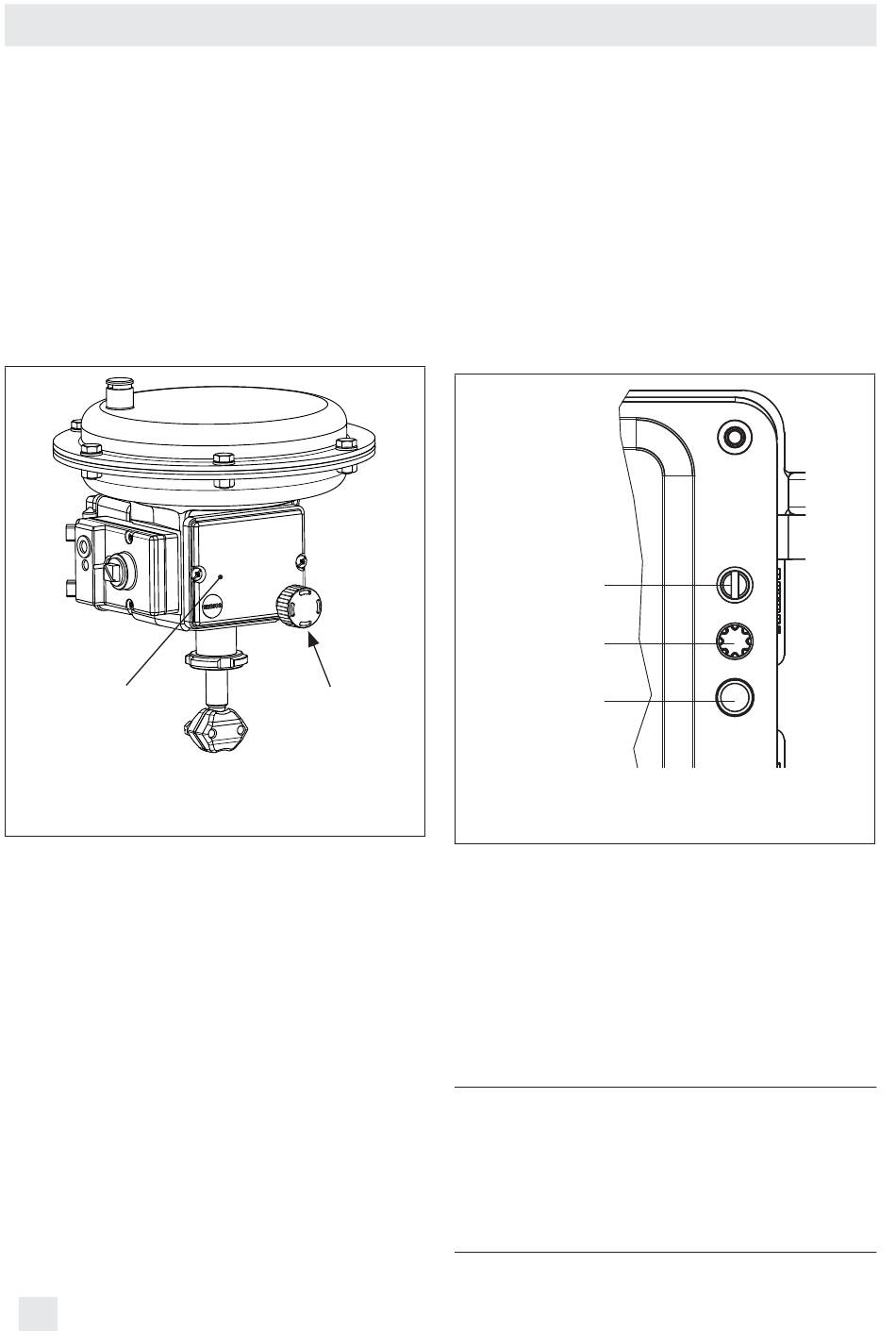

Fig. 6: Estado de montaje de la tapa con
desaireación
16
tapón de
desaireación
Electroválvula adicional
Si en el accionamiento además del posicio-
nador se monta una electroválvula o similar,
es necesario cerrar el orifi co de presión de
mando posterior del posicionador. Para ello,
desenroscar el tornillo que se encuentra en el
orifi cio intermedio (posición de reserva) y ros-
carlo en el orifi cio de la presión de mando.
tornillo-tapón (4)
(orifi cio presión
de mando)
posición de
reserva
tornillo de
fi jación
Fig. 7: Orifi cios para la presión de mando y
tornillo posición de reserva
En este caso, la presión de mando se condu-
ce desde la salida de la presión de mando
„output" hasta el accionamiento a través de
la placa de conexiones (6) o del conector pa-
ra manómetro (7). La placa distribuidora (9)
se sustituye por la placa de conexiones (de los
accesorios del accionamiento).
Nota:
Tanto la placa distribuidora como la
de conexiones son accesorios del ac-
cionamiento de 120 cm² y se indican
en la tabla de la página 27.
EB 8394 ES
