Arandela De Presión; Tapón O Conexión Para Tubo Externo - Samson 3725 Instrucciones De Montaje Y Servicio

1 Palanca M
1.1 Tuerca
1.2 Arandela de presión
2 Pin transmisor
3 Dispositivo de arrastre
11 Tapa
12 Bloque de unión
12.1 Tornillo
12.2 Tapón o conexión
para tubo externo
15 Junta de cierre
16 Junta
2
1

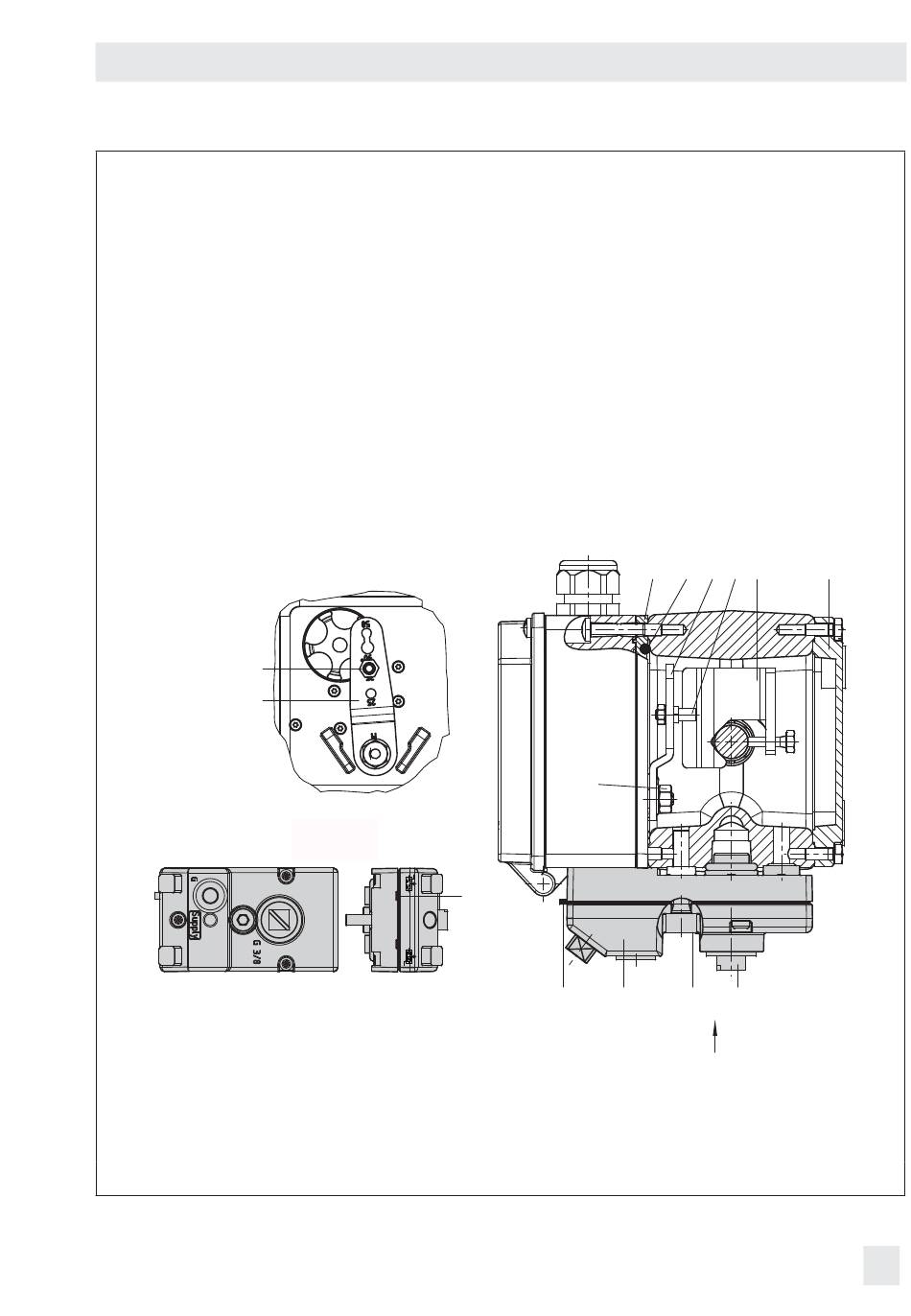

Fig. 9: Montaje directo - conexión de la presión de mando en accionamiento 3277 de 240 a 700 cm²
EB 8394 ES
Montaje a la válvula – Piezas de montaje y accesorios
Ansicht A
Vista A
16
10 15 1 2 3
1.1
1.2
SUPPLY
16 12 12.1 12.2
A
11
