Montaje a la válvula – Piezas de montaje y accesorios
4.4 Montaje a accionamiento
rotativo
El posicionador se monta mediante un sopor-
te al accionamiento rotativo.
Las piezas de montaje y accesorios necesa-
rios se listan en la tabla 4 de la página 28.
Para el montaje en el accionamiento rotativo
SAMSON Tipo 3278 (160 cm²) o VETEC Ti-
po S160 primero es necesario montar un ad-
aptador (13) con cuatro tornillos (11, 12) en el
extremo libre del eje del accionamiento.
¡ATENCIÓN!
Es imprescindible tener en cuenta el
sentido de giro del accionamiento ro-
tativo para proceder al montaje.
1. Colocar el dispositivo de arrastre (3) en la
ranura del eje del accionamiento o en el
adaptador (13).
2. Colocar la rueda de acoplamiento (4) en-
cima del dispositivo de arrastre (3) con la
cara lisa del lado del accionamiento. Co-
locar la rueda de forma que, con la válvu-
la cerrada la ranura coincida con el senti-
do de giro, según fi g. 12.
3. Atornillar fuertemente la rueda de acopla-
miento (4) y el dispositivo de arrastre (3)
con el tornillo (4.1) y la arandela de pre-
sión (4.2) al eje del accionamiento.
4. Montar la placa de conexiones (6) o el
conector para manómetro (7) con manó-
metro (8) al posicionador, cuidando que
las juntas queden en su lugar.
5. Fijar el soporte de montaje (10) con cuat-
ro tornillos (10.1) al accionamiento.
24
6. Desatornillar el pin (2) estándar de la pa-
lanca M (1) del posicionador. Utilizar el
pin (Ø 5 mm) de los accesorios de mon-
taje y atornillarlo en el orifi cio para po-
sición 90°.
7. Colocar el posicionador en el soporte de
montaje (10) y atornillarlo. Consideran-
do el sentido de giro del accionamiento,
ajustar la palanca (1) de forma que que-
de con el pin en la ranura de la rueda de
acoplamiento (4) (fi g. 13). En cualquier
caso, se tiene que cumplir que a mitad de
recorrido la palanca (1) quede paralela
longitudinalmente al posicionador.
8. Adherir la escala adhesiva en la rueda de
acoplamiento (4), de forma que la punta
de la fl echa indique la posición cerrada y
que sea de fácil lectura en la posición de
montaje de la válvula.

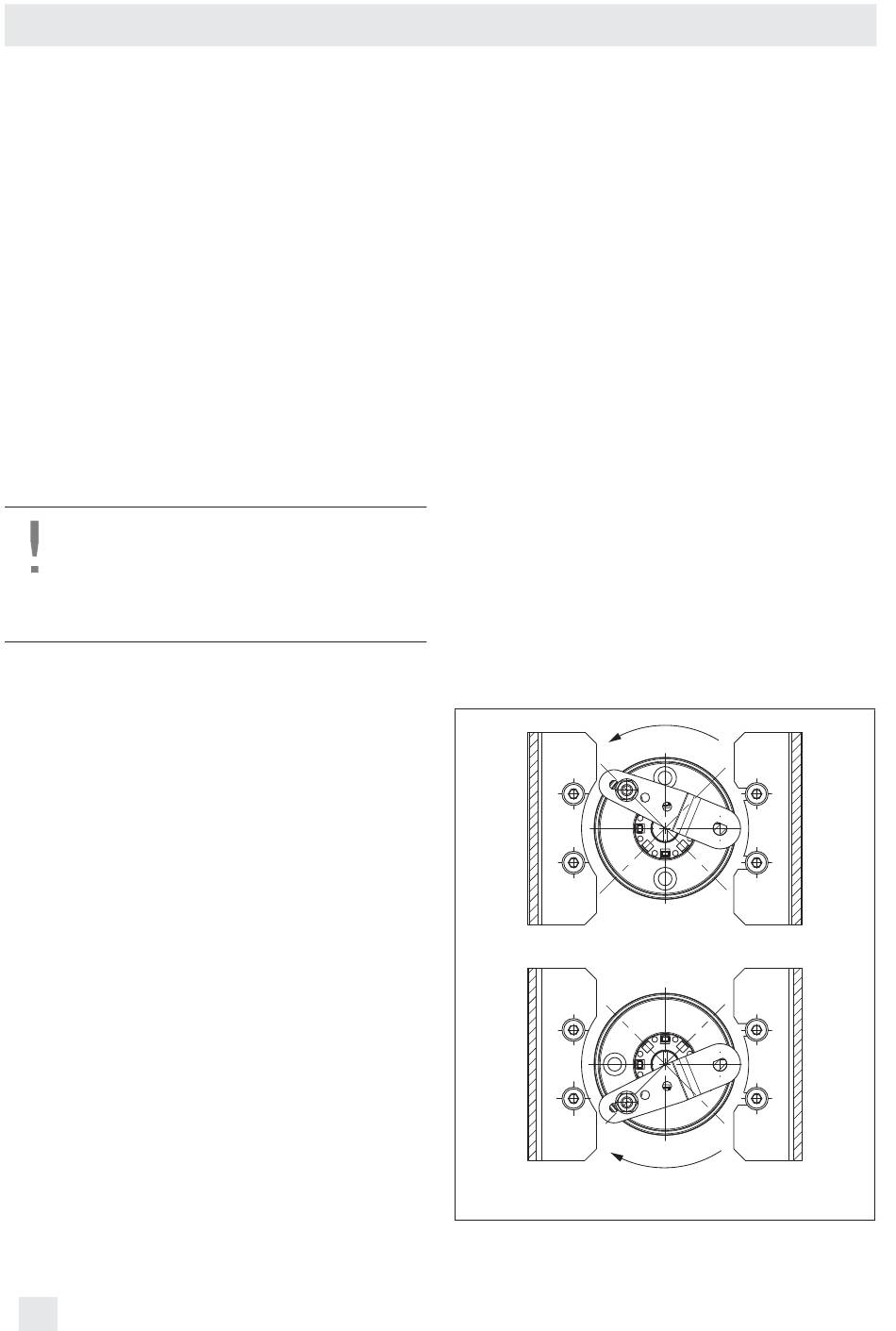

Fig. 12: Sentido de giro
