Montaje a la válvula – Piezas de montaje y accesorios
4 Montaje a la válvula – Piezas
de montaje y accesorios
¡ATENCIÓN!
Realizar el montaje del posicionador
según el orden indicado a continua-
ción:
1. Montar el posicionador a la válvula
2. Conectar la alimentación de aire
3. Conectar la señal de consigna 4-20 mA
4. Puesta en marcha - realizar ajustes
El posicionador es apropiado para los si-
guientes montajes:
− montaje directo a accionamiento
SAMSON Tipo 3277 y Tipo 2780-2
− montaje a accionamiento según IEC
60534-6 (NAMUR)
− montaje a accionamiento lineal Tipo
3372 (Serie de válvulas V2001)
− montaje a accionamiento rotativo
según VDI/VDE 3845
¡ATENCIÓN!
− utilizar sólo las piezas de montaje y
accesorios del capítulo 4.5.
− ¡tener en cuenta los diferentes mon-
tajes!
− ¡tener en cuenta la corresponden-
cia entre palanca y posición del pin!
Palanca y posición del pin
El posicionador se adapta al accionamiento
utilizado y a la carrera nominal a través de
la palanca de la cara posterior del posicio-
nador y del pin.
12
Las tablas de carrera indican el máximo mar-
gen de ajuste en el posicionador. La carrera
de la válvula se limita adicionalmente a través
de la posición de seguridad elegida y de la
pretensión de los resortes del accionamiento.
Como estándar el posicionador va equipado
con la palanca M (posición del pin 35).

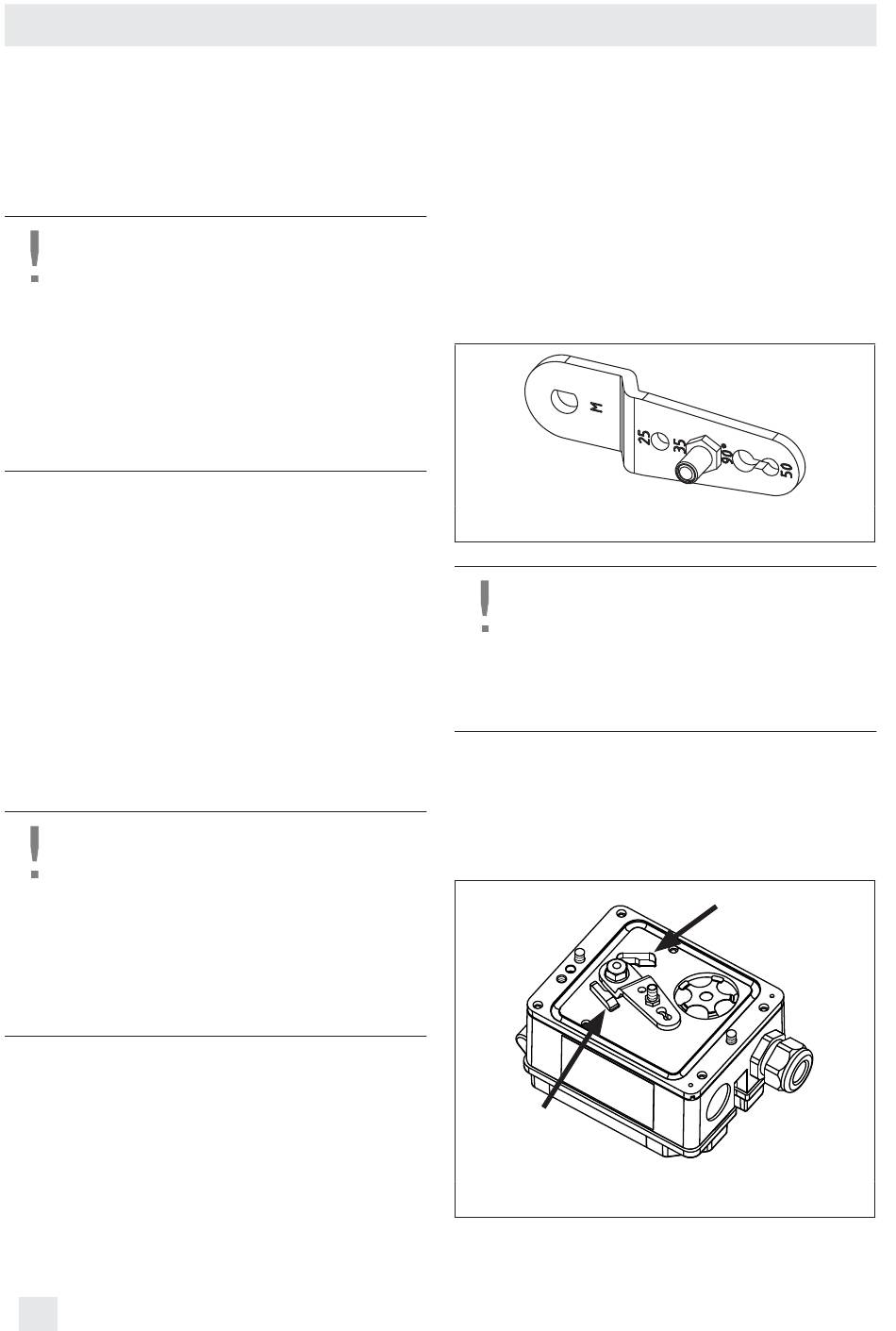

Fig. 2: Palanca M (posición del pin 35)
¡ATENCIÓN!
Desmontar la palanca sólo cuando se
encuentre en el tope mecánico fi nal in-
ferior. En caso contrario se pueden da-
ñar los topes internos.
Desmontaje de la palanca
1. Mantener fi rme la palanca, desenroscar
la tuerca con una llave SW 10.
2. Sacar la palanca del eje.
tope
inferior
Fig. 3: Topes mecánicos de la palanca
tope
superior
