7 Si no está correctamente alineado, tire del compresor para desencajarlo, y mueva el cigüeñal en la dirección
adecuada para que engrane con el siguiente diente del engranaje. Empuje el conjunto del compresor con
cuidado para volver a encajarlo en su lugar. Compruebe que la marca de la parte trasera del cigüeñal esté en
la posición correcta. Monte las tuercas en el espárrago (A4) que pasa a través de la caja de la distribución
(D1), y en el espárrago que se encuentra en la parte inferior de la brida. Apriete las dos tuercas a 75 Nm
(55 lbf ft) 7,6 kgf m.
Atención: Si el soporte está montado en la cabeza del filtro de aceite. Compruebe que las tuercas de la
cabeza del filtro están bien apretadas antes de montar el soporte del compresor.

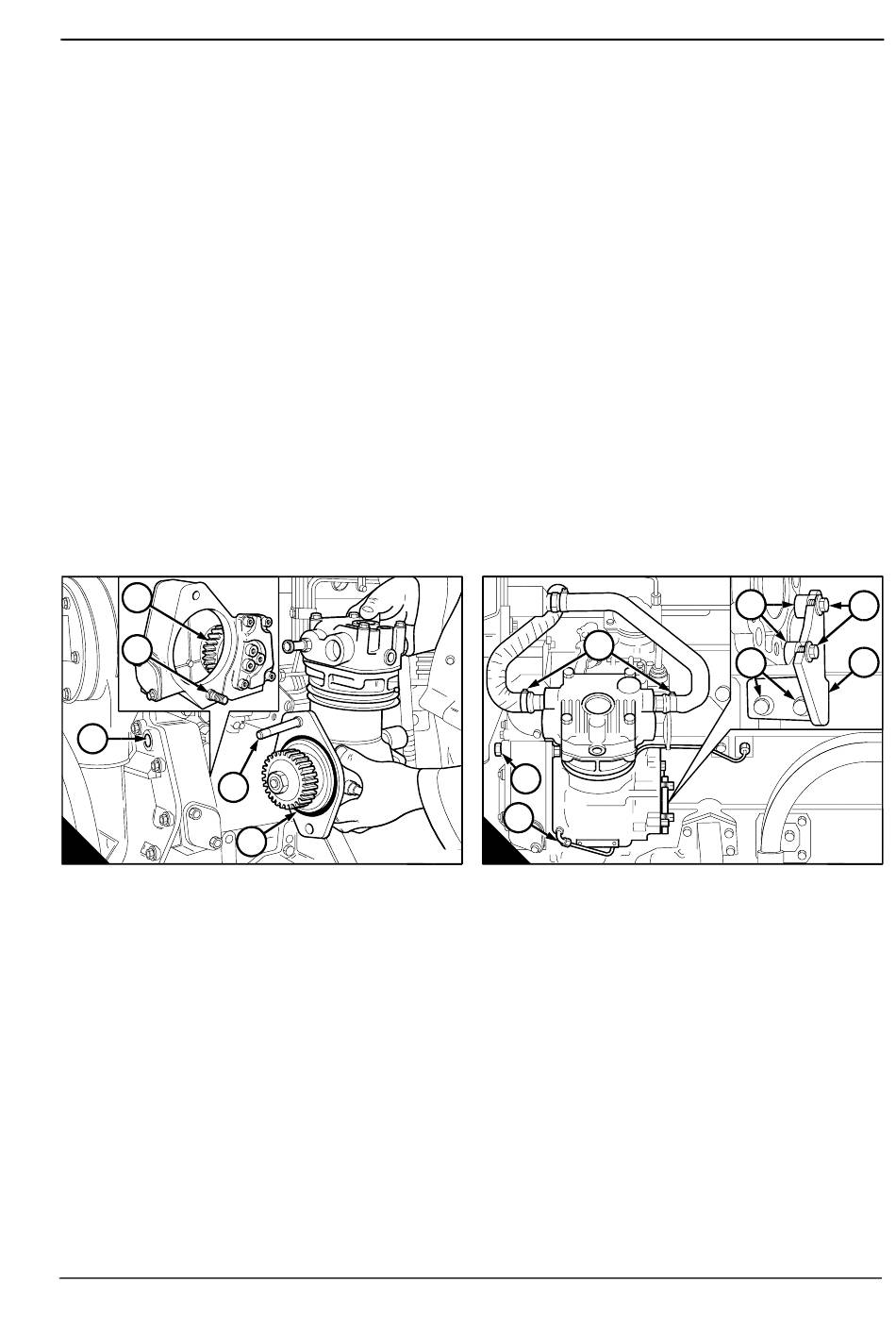

8 Coloque el soporte (E4) en posición entre el bloque de cilindros o la cabeza del filtro y el compresor. Monte
sin apretar los tornillos (E5), el espaciador (E2), si procede, y los tornillos de sujeción (E3). Ajuste el soporte
para asegurarse de que el compresor no se somete a tensiones. Apriete los dos tornillos de sujeción a 22 Nm
(16 lbf ft) 2,2 kgf m para los tornillos de sujeción (E3) y 44 Nm (33 lbf ft) 4,5 kgf m para los fiadores (E5).
Nota: Entre el soporte y el cuerpo del compresor 1W150R hay montados unos espaciadores (E2).
9 Compruebe que la junta tórica en la tapa de la parte trasera del compresor no está dañada. Monte la tapa
y apriete los tornillos de sujeción.
10 Asegúrese de que no hay obstrucciones en el tubo de aceite (E6) entre el motor y el compresor. Antes de
conectar la tubería de aceite al compresor, asegúrese de que el solenoide de parada del motor esté
desconectado o que el control de parada del motor esté en la posición de "stop". Haga funcionar el motor de
arranque hasta que el aceite empiece a fluir libremente por la tubería de aceite. Conecte el tubo de aceite.
Conecte el solenoide de parada del motor.
11 Conecte los tubos de refrigerante del compresor (E1) y los tubos de aire en el compresor.
12 Llene el sistema de refrigeración del motor. Arranque el motor y compruebe si hay fugas de aceite,
refrigerante y aire del compresor.
