8
Phaser/Serie 1000
Comprobación de la puesta a punto de la bomba de inyección Operación 8-9
Requisitos especiales
Herramientas especiales
Descripción Nº de pieza Descripción Nº de pieza
Herramienta de sustitución de pistones 21825615 Lámpara estroboscópica KJ37007
1 Desmonte la tapa de balancines; remítase a Operación 3-1.
2 Afloje los tornillos que sujetan los inyectores.
3 Haga girar el cigüeñal a derechas, visto desde la parte delantera, hasta que afloje el empujador de la válvula
de admisión del cilindro nº 1.
Nota: cuando el ángulo de comprobación del motor es inferior a 100° antes del PMS, se debe colocar una
arandela hecha en el taller (A2) en el útil de posición del pistón (A1). Para más información, remítase a "Puesta
a punto del motor (bomba de inyección en línea Bosch)" en la página 28.

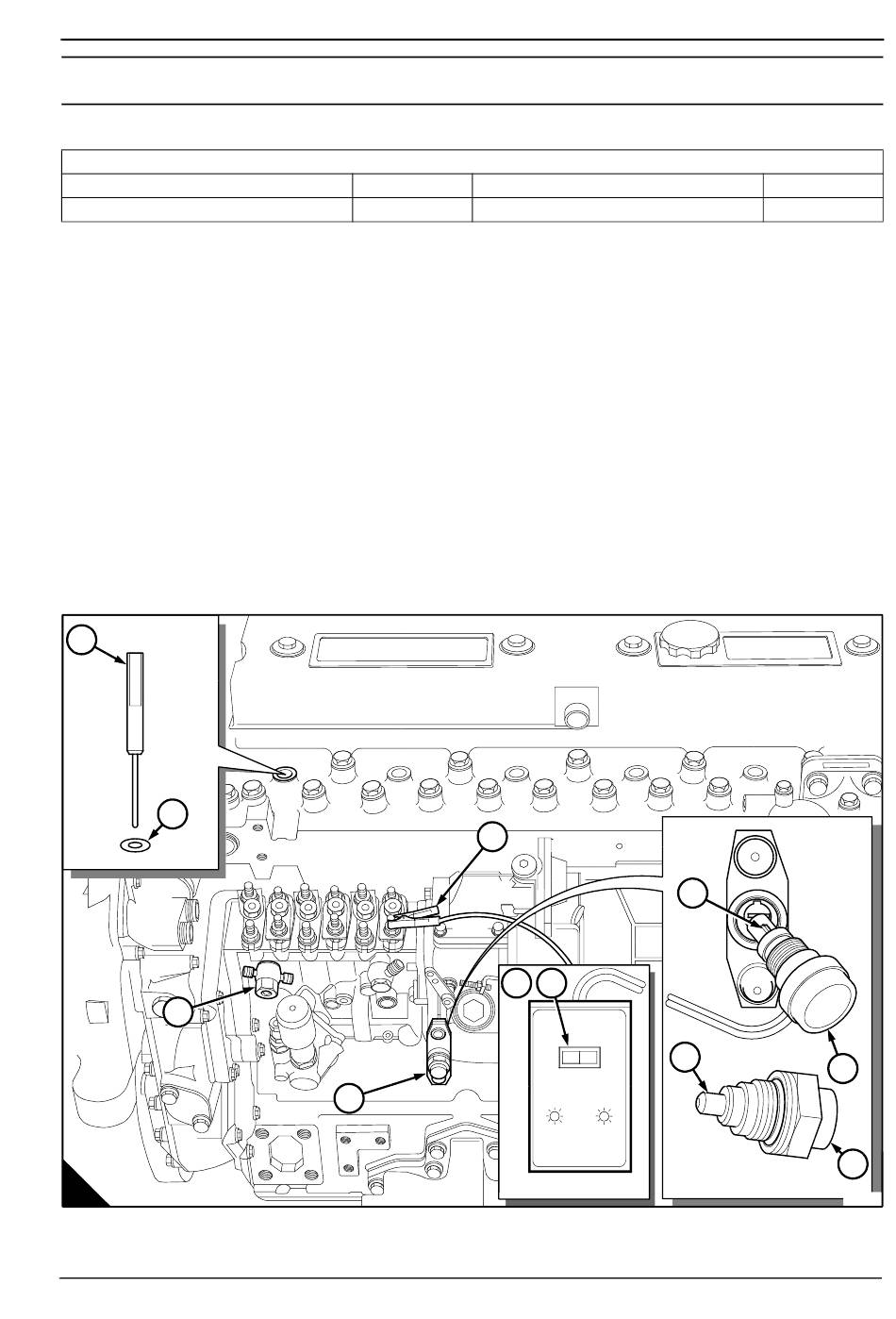

4 Desmonte el inyector del cilindro nº 1 junto con la arandela de asiento y coloque el útil de posición de pistón
21825630 o 21825947 (A1) en su lugar. Monte la abrazadera del inyector en el útil y apriete los tornillos de
sujeción de forma gradual y uniforme.
5 Retire la tapa (A5) y su arandela del dispositivo de reglaje (A10) en la caja del regulador. Asegúrese de que
no se pierda el pasador de plástico (A6) de la tapa. Coloque la sonda (A4) de la lámpara estroboscópica
KJ37007 (A8) dentro del dispositivo de reglaje. Verifique que la estría (A3) de la sonda esté en la parte
superior y se introduzca en la ranura del dispositivo de reglaje.
Apriete el cuerpo exterior de la sonda. Conecte el cable de masa (A9) al motor donde exista una conexión a
masa fiable. Pulse el interruptor (A7) de la lámpara estroboscópica para encenderla (ON).
1
2
9
3
8 7
11
6
ON
4
POWER
POSITION
10
SENSOR
A B
5
A
A0195 00000
Continúa
