Perkins Phaser Serie Manual De Taller página 357

Phaser/Serie 1000

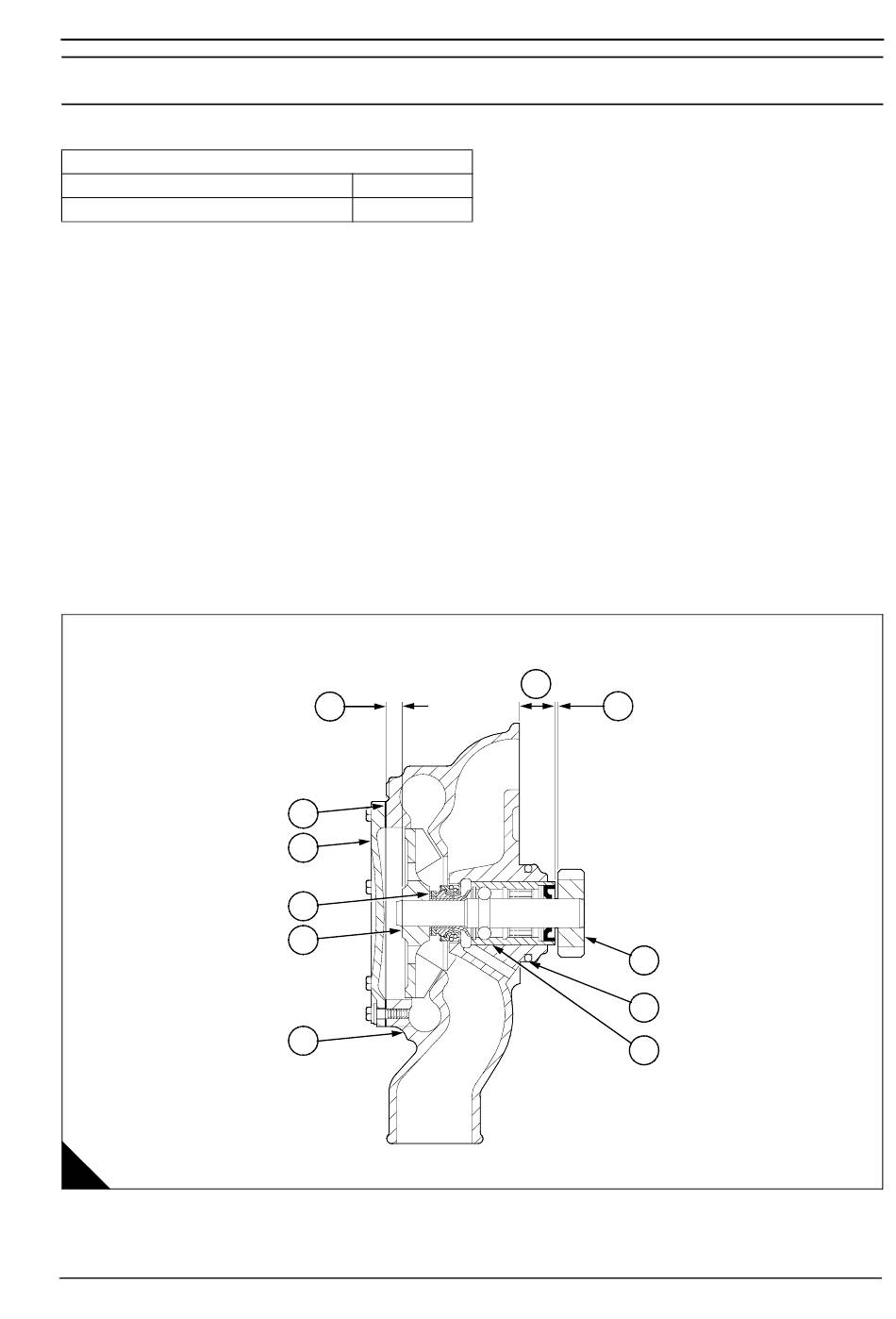

Despiece (motores más recientes)
Requisitos especiales
Herramientas especiales
Descripción
Extractor de engranajes
La bomba de refrigerante de producción más reciente tiene un conjunto de cojinetes mayor con retén de aceite
integrado. La nueva bomba de refrigerante se identifica mediante los cuatro últimos dígitos del nº de pieza
(4131E008, 4131E011, 4131E014 o 4131E113), estampados en la cara delantera del cuerpo de la bomba de
refrigerante y por el cojinete que sobresale unos 5 mm (0.2 in) del extremo del cuerpo de la bomba. El
engranaje de las bombas de refrigerante con nº de pieza 4131E014 y 4131E113 lleva un rebaje mecanizado
en el cubo.
1 Saque la junta tórica (A2) del cuerpo de la bomba (A4).
2 Desmonte la tapa delantera (A7) y la junta (A8).
3 Extraiga el engranaje (A1) con el extractor 21825625.
4 Coloque un soporte debajo del extremo propulsor de la bomba y extraiga el conjunto de eje y cojinete (A3)
utilizando un adaptador adecuado y deséchelo. Desmonte el rodete (A5) del cuerpo y deséchelo.
5 Apoye el extremo del rodete de la bomba sobre un soporte adecuado y extraiga el retén de refrigerante y
deséchelo.
Atención: Cuando se utilice un kit de reparación de bomba de refrigerante, es importante que se sustituyan
todos los componentes por los del kit. Los kits de reparación de bomba de refrigerante vienen con los
componentes más recientes, que pueden ser distintos a los componentes originales del motor.
A
Manual de taller, TPD 1312S, edición 2
Nº de pieza
21825625
9
8
7
6
5
4
10
11
1
2
3
12
Operación 12-8
A0270
341
