Montaje

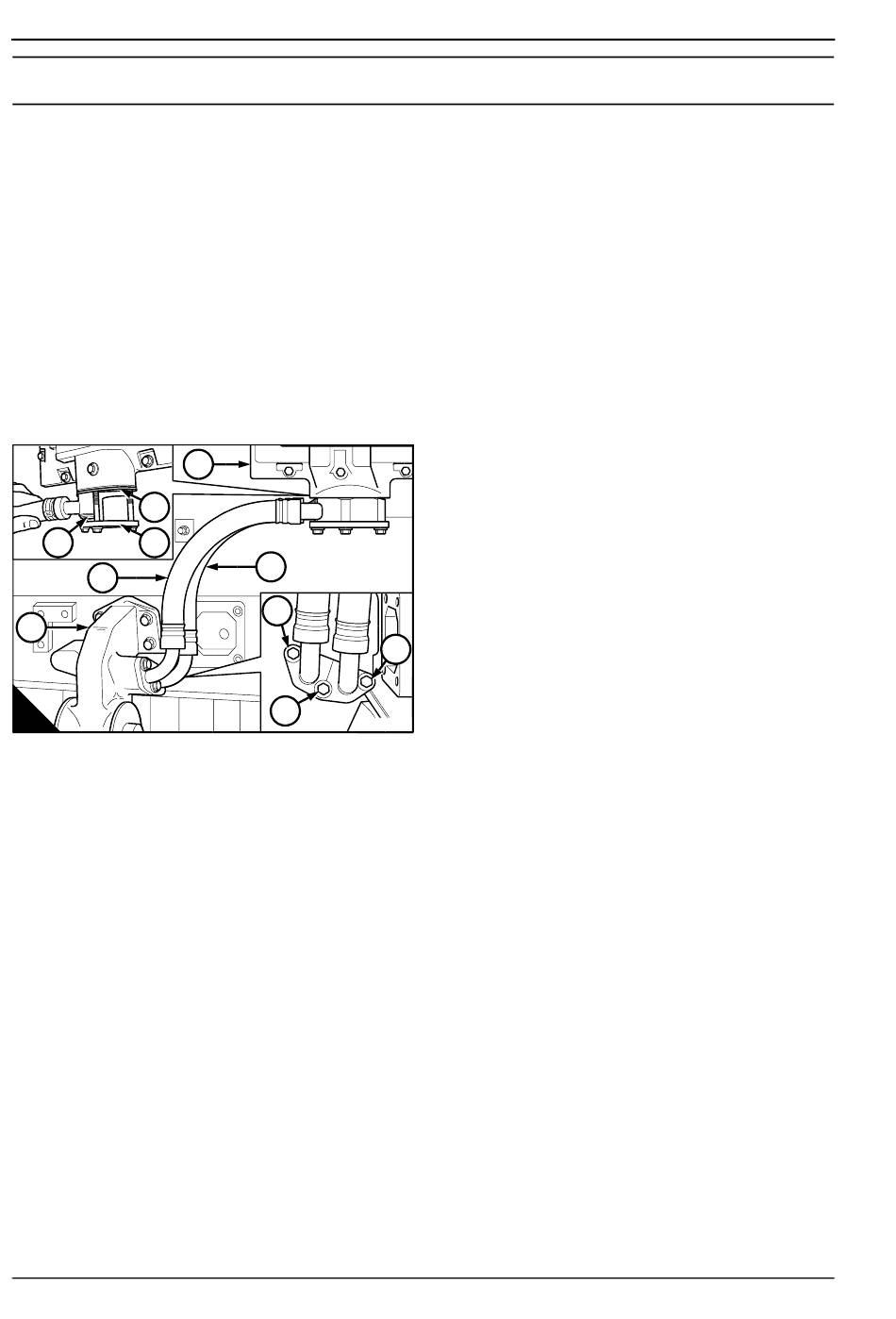

Disposición 1 (A)
1 Ponga los tres tornillos de sujeción en posición sobre la brida (A3) del tubo interior (A5). Coloque una junta
nueva (A2) en posición sobre los tornillos.
2 Enrosque los tornillos tres o cuatro vueltas en la brida del enfriador de aceite (A4). Acople la espiga (A1)
del tubo exterior (A9) en el orificio de la brida (A3) del primer tubo, asegurándose de que calce bien centrada
en la brida.
3 Sostenga los tubos con la mano y apriete el tornillo central con los dedos. Apriete los demás tornillos con
la mano hasta que estén apretados. Asegúrese de que los tubos estén lo más juntos posibles; a continuación
apriete los tornillos de sujeción de forma gradual y uniforme a 22 Nm (16 lbf ft) 2,2 kgf m.
4 Ponga un tornillo de sujeción (A7) en posición en la brida del tubo interior (A5) de la cabeza del filtro (A10).
Coloque una junta nueva en posición sobre el tornillo. Sujete la brida y la junta en posición y ponga el tornillo
central (A8). Apriete los tornillos a mano. Coloque la brida del tubo exterior (A9) en posición y ponga el tercer
tornillo de fijación (A6); apriételo con la mano. Empezando por el tornillo central, apriete los tres tornillos de
sujeción a 22 Nm (16 lbf ft) 2,2 kgf m.
