7

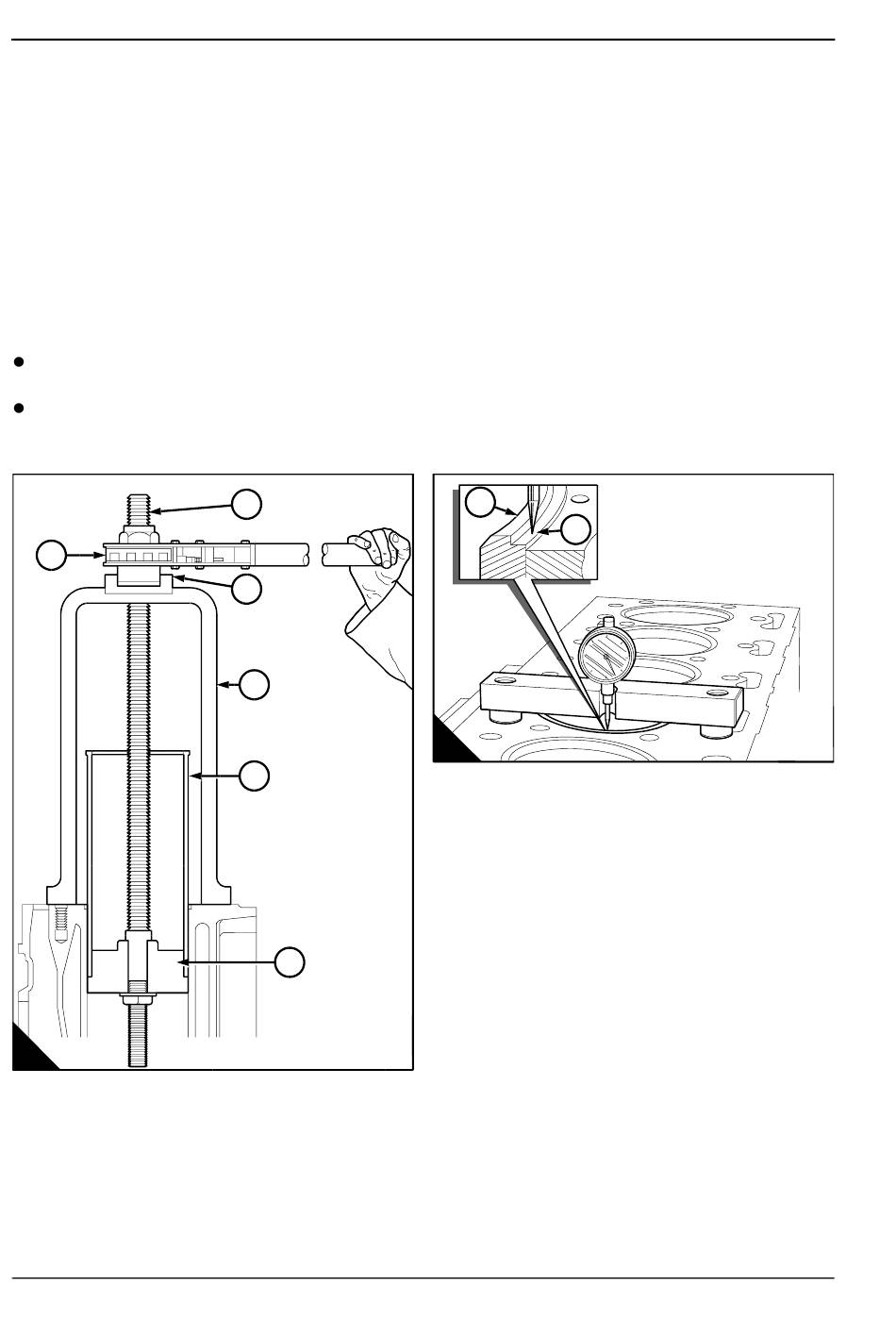

6 Pase la varilla roscada (B2) por el cojinete, el adaptador y la camisa hasta que el mango (B1) se encuentre
contra el rebaje del cojinete. En esta posición, ajuste la varilla roscada hasta que el extremo quede por debajo
de la cara inferior del bloque de cilindros.
7 Coloque el adaptador 21825543/6 (B6) en la varilla roscada; cerciórese de que la cara plana del adaptador
quede contra de la cara inferior del bloque de cilindros, como se muestra en la ilustración. Coloque la arandela
y la tuerca; cerciórese de que la varilla roscada quede en el centro de la camisa y apriete la tuerca en el
adaptador.
8 Lubrique con aceite Shell Spirax, o uno equivalente, el trinquete del mango y la varilla roscada. Accione el
mango e introduzca la camisa hasta que quede completamente montada en la posición final.
9 Retire la herramienta 21825543 y limpie a fondo la parte superior del bloque de cilindros.
10 Utilice la herramienta 21825496 para comprobar que la brida de la camisa se encuentre entre 0,10 mm
(0.004 in) por encima y 0,10 mm (0.004 in) por debajo de la cara superior del bloque de cilindros (C).
Notas:
Esta medida debe ser desde la brida (C2) de la camisa del cilindro, y no desde la parte superior del
segmento antillamas (C1).
Las camisas de acabado parcial se deben mandrilar y luego bruñir con herramienta de diamante y de
carburo de silicio (superacabado) al tamaño de acabado que se indica en Datos y dimensiones, "Conjunto
del bloque de cilindros" en la página 26.
1
B
170
2
3
4
5
6
A0212
1
2
C
Manual de taller, TPD 1312S, edición 2
Phaser/Serie 1000
A0214
Continúa
