Perkins Phaser Serie Manual De Taller página 206

8
Comprobación de la marca de puesta a punto del motor
Requisitos especiales
Descripción
Herramienta universal de puesta a punto
Adaptador para usar con 21825610
1 Lleve el pistón del cilindro nº 1 al PMS en la carrera de compresión; remítase a Operación 8-1 u
Operación 8-2.
2 Desmonte la bomba de inyección y su junta; remítase a Operación 11-31.

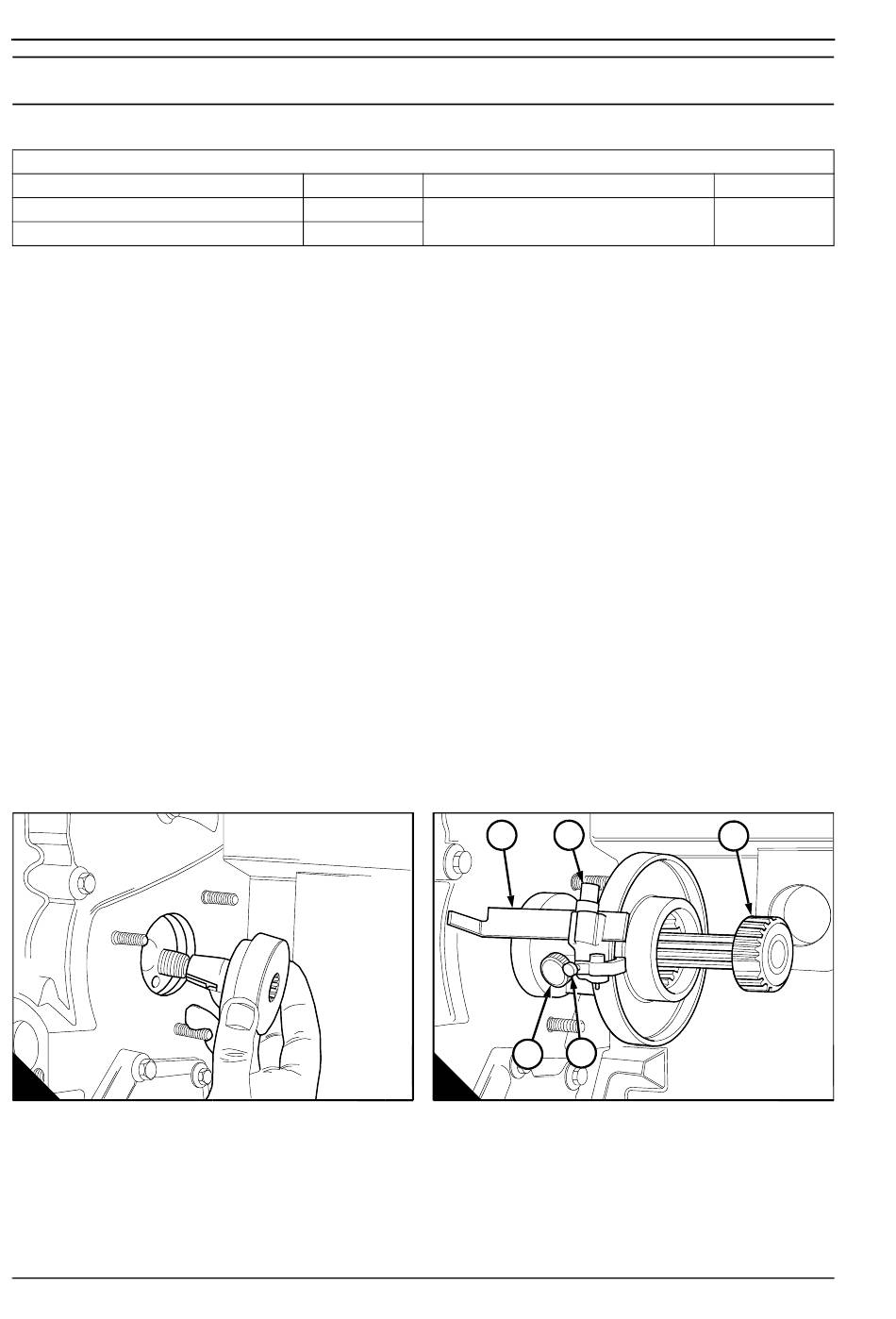

3 Alinee la chaveta del adaptador 21825512 (A) con el chavetero del engranaje de la bomba de inyección y
monte el adaptador en el engranaje. Cerciórese de que el adaptador esté contra la cara trasera de la caja de
distribución. Fije el adaptador al engranaje con la tuerca provista con el adaptador.
4 Afloje el tornillo (B4) de la herramienta de puesta a punto 21825610. Ajuste la herramienta al ángulo
correcto de comprobación del motor (remítase a "Puesta a punto del motor (bomba de inyección Lucas CAV/
Delphi DPA y DPS)" en la página 29) y apriete el tornillo. Afloje el tornillo (B5) e introduzca el eje estriado (B3)
en la herramienta (B). Afloje el tornillo (B2). Instale el indicador de 90° 21825514 (B1) y apriete el tornillo.
5 Introduzca el eje estriado de la herramienta de puesta a punto en el adaptador. Deslice la herramienta por
el eje estriado hasta que quede contra el adaptador; apriete el tornillo (B5).
6 Afloje el tornillo de bloqueo (B2). Deslice el indicador hacia delante hasta que la cara plana quede contra
la cara trasera de la caja de la distribución; apriete el tornillo. Si la marca en la caja de la distribución es
correcta, estará alineada con el borde superior del indicador (B1). Si la marca no está en la posición correcta,
retire la herramienta y elimine la marca de la caja de la distribución. Instale nuevamente la herramienta.
Asegúrese de que el indicador esté contra la caja de la distribución y haga una nueva marca en la caja de la
distribución por la parte superior del borde recto del indicador.
7 Retire la herramienta y el adaptador.
8 Monte la bomba de inyección con una junta nueva; remítase a Operación 11-32.
9 Retire el comparador de la válvula de admisión del cilindro nº 1 y monte los muelles de válvula y el balancín.
Ajuste la holgura de la válvula de admisión del cilindro n° 1 a 0,20 mm (0.008 in).
10 Monte la tapa de balancines; remítase a Operación 3-2.
11 Purgue el sistema de combustible; remítase a Operación 11-35.
A
190
Herramientas especiales
Nº de pieza
21825610
Indicador para usar con 21825610
21825512
B
A0160
Phaser/Serie 1000
Descripción
1 2
4
5
Manual de taller, TPD 1312S, edición 2
Operación 8-12
Nº de pieza
21825514
3
A0161
