Phaser/Serie 1000

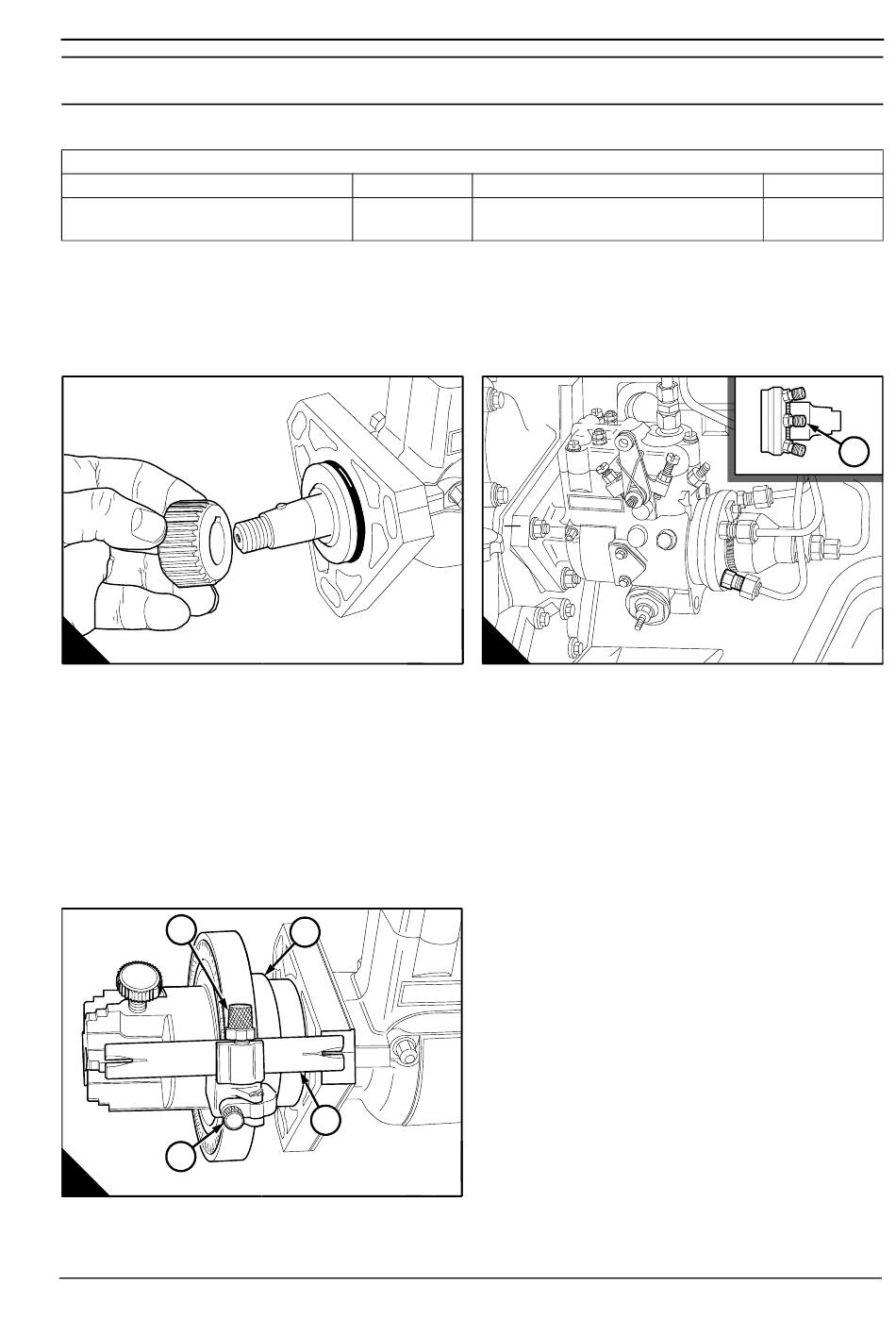

Comprobación de la marca de puesta a punto de la bomba de inyección Operación 8-17
Requisitos especiales
Descripción
Herramienta universal de puesta a punto
1 Desmonte la bomba de inyección del motor; remítase a Operación 11-47.
2 Instale el adaptador 21825513 (A) en el eje de transmisión de la bomba de inyección y fíjelo con la tuerca
del engranaje de la bomba.
3 Conecte la salida nº 1 (B1) a un comprobador de inyectores. Accione la bomba manual hasta que el
manómetro indique una presión máxima de 50 atm (735 lbf in
A
4 Gire el eje de transmisión de la bomba de inyección a derechas (visto desde el extremo de mando) hasta
que el pasador del eje quede alineado con la salida nº 1. Afloje el tornillo (C3) de la herramienta de puesta a
punto 21825610. Ajuste la herramienta al ángulo correcto de la marca de la bomba (remítase a "Puesta a
punto del motor (bomba de inyección Stanadyne)" en la página 30). Apriete el tornillo.
5 Coloque el manguito (C1) para la herramienta de puesta a punto en posición en la bomba de inyección.
Instale la herramienta en el adaptador en el eje de transmisión de la bomba de inyección. Gire el eje hacia un
lado y otro hasta que la presión del combustible lo inmovilice.
Esto es necesario porque el combustible debe pasar por la válvula de descarga de la bomba antes de que la
presión del combustible impida el movimiento del eje. En esta posición la bomba de inyección está en el inicio
de la inyección por la salida nº 1.
4
3
C
Manual de taller, TPD 1312S, edición 2
Herramientas especiales
Nº de pieza
21825610
A0157
1
2
A0159
Descripción
Adaptador de engranaje para usar con
21825610
2 2
) 52 kgf/cm .
B
8
Nº de pieza
21825513
1
A0158
Continúa
199
