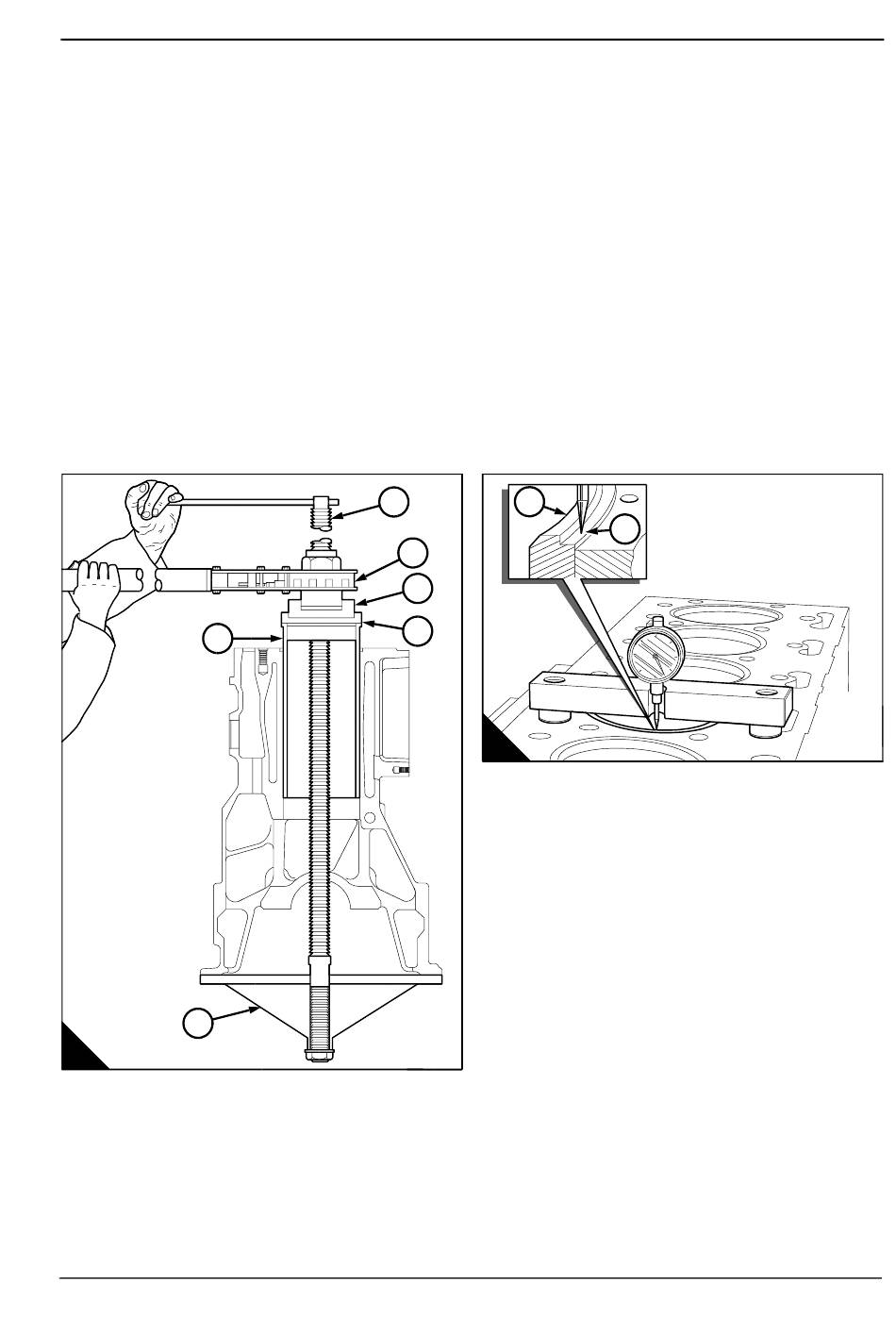

5 Pase la varilla roscada (B1) por el cojinete, el adaptador y la camisa hasta que el mango se encuentre contra
el rebaje del cojinete. En esta posición, ajuste la varilla roscada hasta que el extremo quede por debajo de la
cara inferior del bloque de cilindros.
6 Coloque el adaptador 21825543/6 (B6) en la varilla roscada; cerciórese de que la cara plana del adaptador
quede contra de la cara inferior del bloque de cilindros. Coloque la arandela y la tuerca; cerciórese de que la
varilla roscada quede en el centro de la camisa y apriete la tuerca en el adaptador.
7 Lubrique con aceite Shell Spirax, o uno equivalente, el trinquete del mango y la varilla roscada. Accione el
mango e introduzca la camisa en el cilindro hasta que quede a ±50 mm (2.0 in) de la posición montada.
Limpie la zona debajo de la brida de la camisa con POWERPART Safety cleaner. Aplique POWERPART
Retainer (resistente al aceite) en los 25 mm (1.0 in) superiores de la superficie exterior de la camisa y debajo
de la brida; aplíquelo también en el fondo del rebaje para la brida que tiene el cilindro.
8 Empuje la camisa hasta que quede completamente montada en la posición final. Retire la herramienta y
limpie los restos del compuesto de fijación de la parte superior del bloque de cilindros.
9 Deje pasar 15 minutos antes de verificar la dimensión del diámetro interior de la camisa. El retenedor
alcanzará su resistencia máxima en 6 horas.
El diámetro interior de la camisa de recambio montada deber ser 100,00-100,06 mm (3.937-3.939 in).
10 Utilice la herramienta 21825496 para comprobar que la brida de la camisa se encuentre entre 0,10 mm
(0.004 in) por encima y 0,10 mm (0.004 in) por debajo de la cara superior del bloque de cilindros (C).
