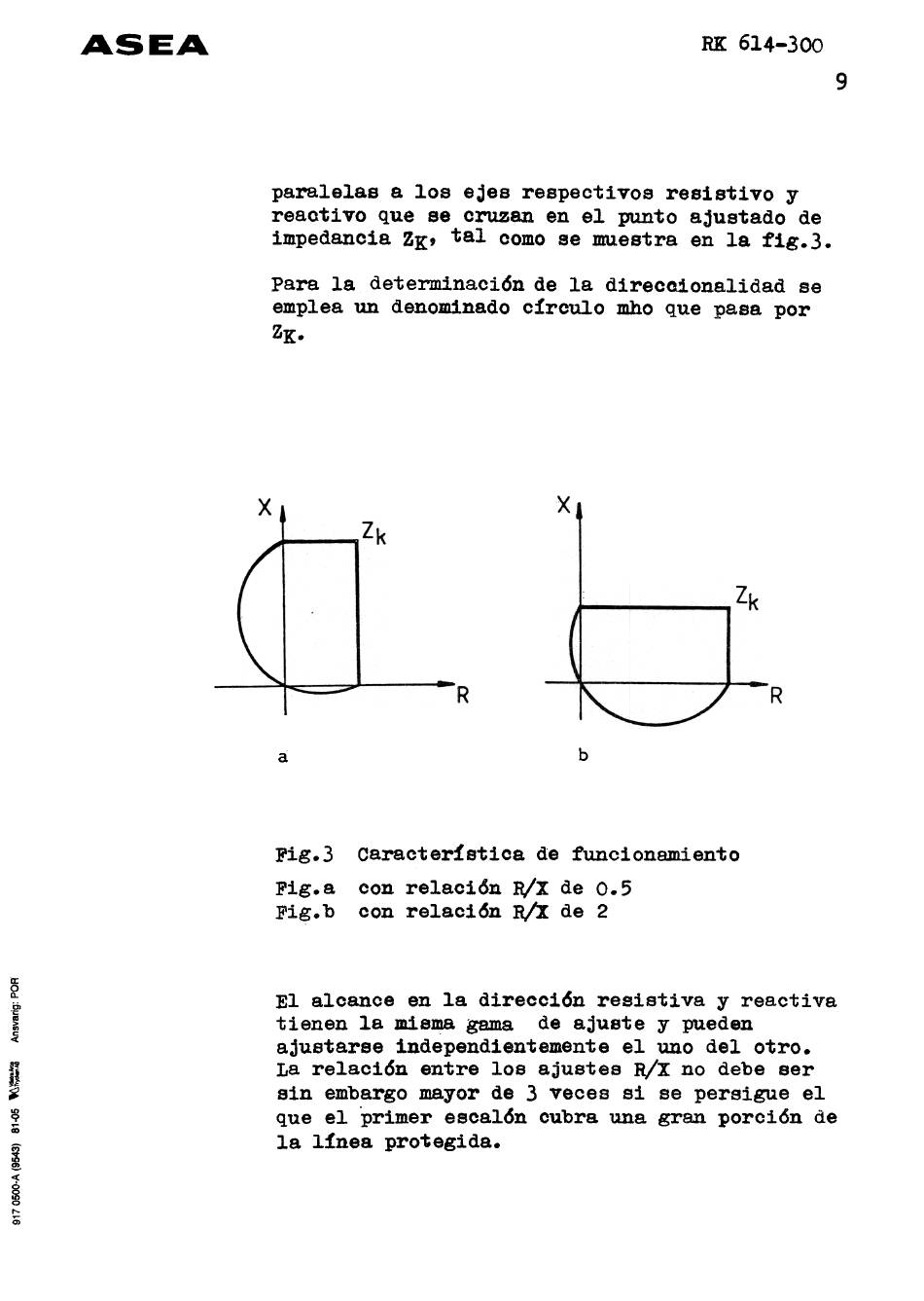

ASEA RAZOA Manual De Instrucciones página 9

ASEA HK 614-300
9
paralelas a los ejes respectivos resistivo y
reaativo que se cruzan en el punto ajustado de
impedancia ZK' tal como se muestra en la tig.3.
Para la determinaci6n de la direcQionalidad se
emplea un denominado c!rculo mho que pasa por
ZK-
b
a
Fig.3
Fig.a
Fig.b
caracter:!stica de funcionamiento
con relaci6n R/x de 0.5
con relaci6n R/X de 2
a:
~
21
m
~
c
~
El alcance en la direcci6n resistiva y reactiva
tienen la misma gama de ajuste y pueden
ajustarse 1ndependientemente el uno del otro.
La relaci6n entre los ajustes R/x no debe ser
sin embargo mayor de 3 veces si se persigue el
que el primer esca16n cubra una gran porci6n de
la linea protegida.
