ASEA RAZOA Manual De Instrucciones página 35

ASEA
HK 614-300 SP
313

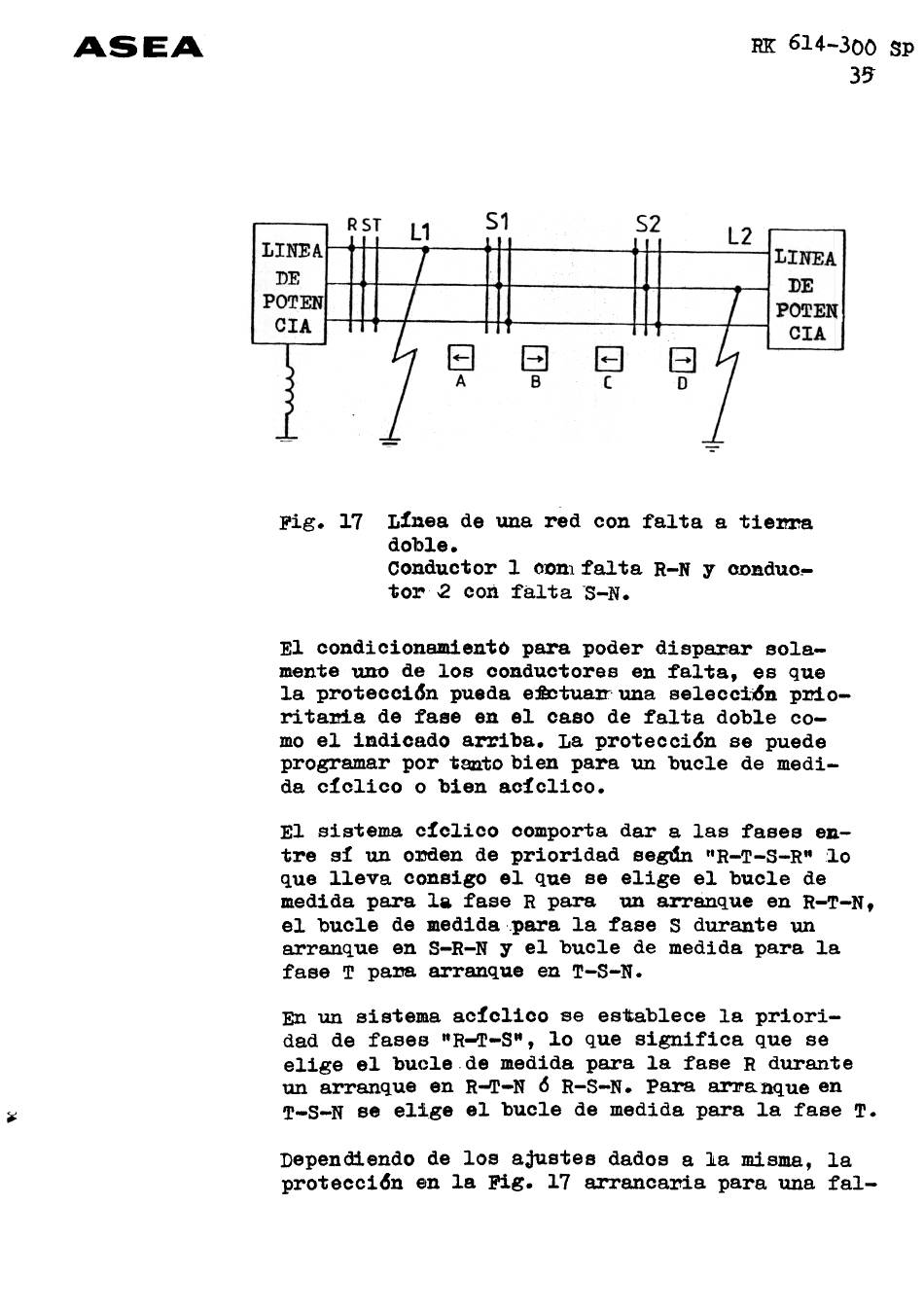

Fig.17
L!nea de una red con fal ta a tienra
doble.
Conductor l o:onl fal ta R-N y o.onduo~
t 01-' -2 con falta .S-N.
El condicionamiento para poder disparar sola-
mente uno de los conductores en falta, es que
la protecci6n pueda e~tuan' una selecci~D pDio-
rita~a de rase en el caso de falta doble co-
mo el iDdic~!.do ar:t'iba. La protecci6n se puede
programar por tanto bien para un bucle de medi-
da c!clico o bien ac!clico.
El sistema c!clico oomporta dar a las fases en-
tre sr un OMen de prioridad eegdn "R-T-S-R" 'J.o
que J.J.eva ooneigo el que ee elige el bucle de
medida para la fase R para un arranque en R-T-N,
el bucle de medida .para la fase S durante un
arranque en S-R-N y el bucle de medida para la
faee T pa~ arranque en T-B-N.
En un sistema aofolioo se establece la pr1ori-
dad de fases "R-T-S", lo que significa que se
e11ge el bucle.de medida para la fase R durante
un arranq ue en R-T-N 6 R-S-N. Para arFB..nq ue en
T-S-N se elige el buole de medida para la fase T.
~
Dependiendo de los ajustes dados a la misma, la
protecc16n en la Ffg. 17 arranca~a para una fal-
