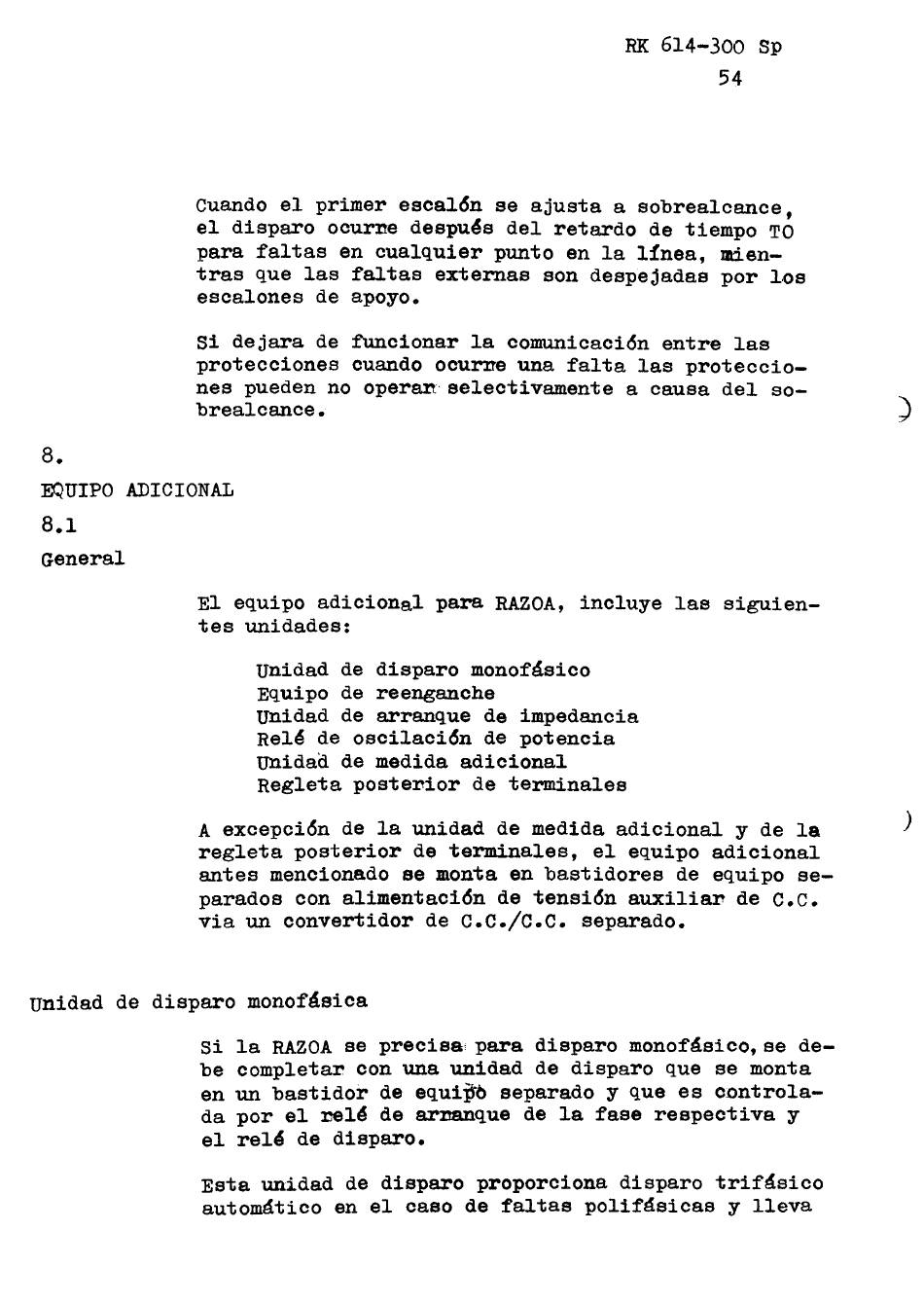

HK 614-300
sp
54
Cuando el primer
esca16n
se ajusta
a sobrealcancef
el disparo
ocurne
despu~s
del
retardo
de tiempo
TO
para faltas
en cualquier
punto
en la
l:!nea,
mien-
tras
que las
faltas
externas
son despejadas
por l,os
escalones
de apoyo.
Si dejara
de funcionar
la
comunicaci6n
entre
las
protecciones
cuando ocurne
una falta
las
proteccio-
nes pueden no operan'selectivamente
a causa del
so-brealcance.
)
8 .
~UIPO
ADICIONAL
8.1
General
El equipo
adicion~l
para RAZOA, incluye
las
siguien-
tes unidades:
unidad de disparo
monofåsico
EQuipo de reenganche
unidad
de arranque
de impedancia
Rel~ de oscilaci6n
de potencia
unidaa de medida adicional
Regleta poste~ior
de terminales
)
A excepci6n
de la unidad
de med1da adicional
y de la
regleta
posterior
de terminales,
el
equipo
adicional
antes
menc1onado
se monta
en bastidores
de equipo
se-
parados
con alimentac16n
de tensi6n
auxiliar
de C.C.
via
un convertidor
de C.C./C.c.
separado.
unidad
de disparo
monof~sica
Si le. RAZOA se precisa;
pare. disparo
monof~sico,se
de-
be completar
con une. un1dad
de dispe.ro
que se monte.
en un be.stidor
de equ1~O separado
y que es cDntrole.-
da por
el ~l~
de arnanque
de la
fase
respectiva
y
el rel'
de d1sparo.
Esta
unidad
de disparo
proporciona
disparo
trif~sico
auto~tico
en el caso de faltas
polif~sicas
ylleva
