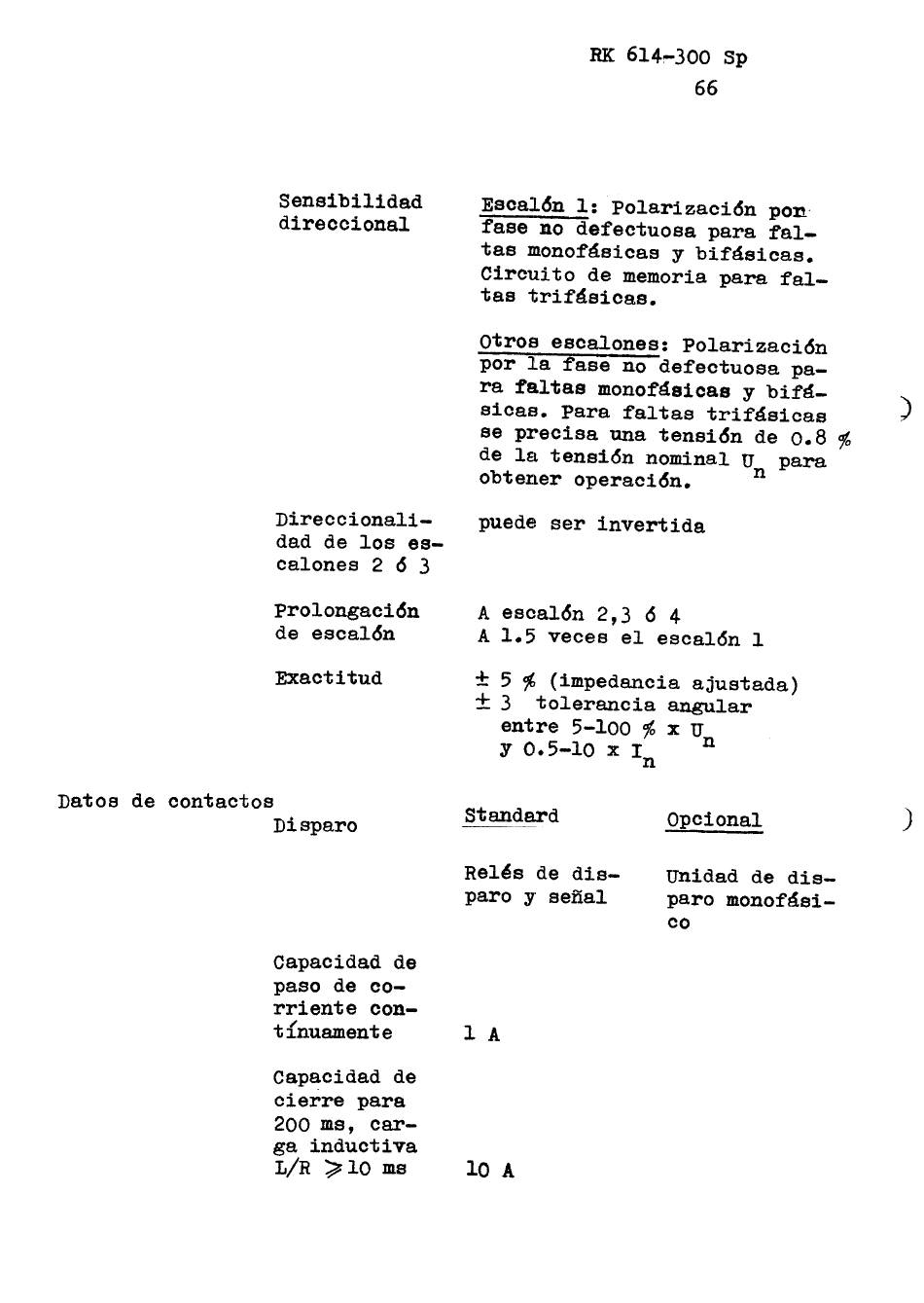

HK 614:-300 Sp
66
Sensibilidad
direccional
Esca16n l: Po1arizaci6n pon
fase no~efectuosa para fal-
tas monof~sicas y bif~sicas.
Circuito de memoria para fal-
tas trif~sicas.
)
otros escalones: Polarizaci6n
--
por la fase no defectuosa pa-
ra taltas monof~sicas y bif~-
sicas. Para faltas trif~sicas
se precisa una tensi6n de 0.8 %
de l~L tensi6n nominal U para
n
obteILer operaci6n.
Direccionali-
dad de los es-
calones 263
puede ser invertida
prolongaci6n
de esca16n
A esca16n 2,3 6 4
A 1.5 veces el esca16n l
Exactitud
~ 5 % (impedancia ajustada)
I 3 to1erancia angu1ar
entre 5-100 % x U
n
y 0.5-10 x I
n
Datos de contactos
standard
-
)
Opcional
Disparo
Rel~s de dis-
para Y' senal
unidad de dis-
para monof~si-
co
Capacidad de
paso de co-
rriente con-
,.
tJ.nuamente
l A
Capacidad de
cierre para
200 ma, car-
ge inductiva
L/R'? 10 ma
lO A
