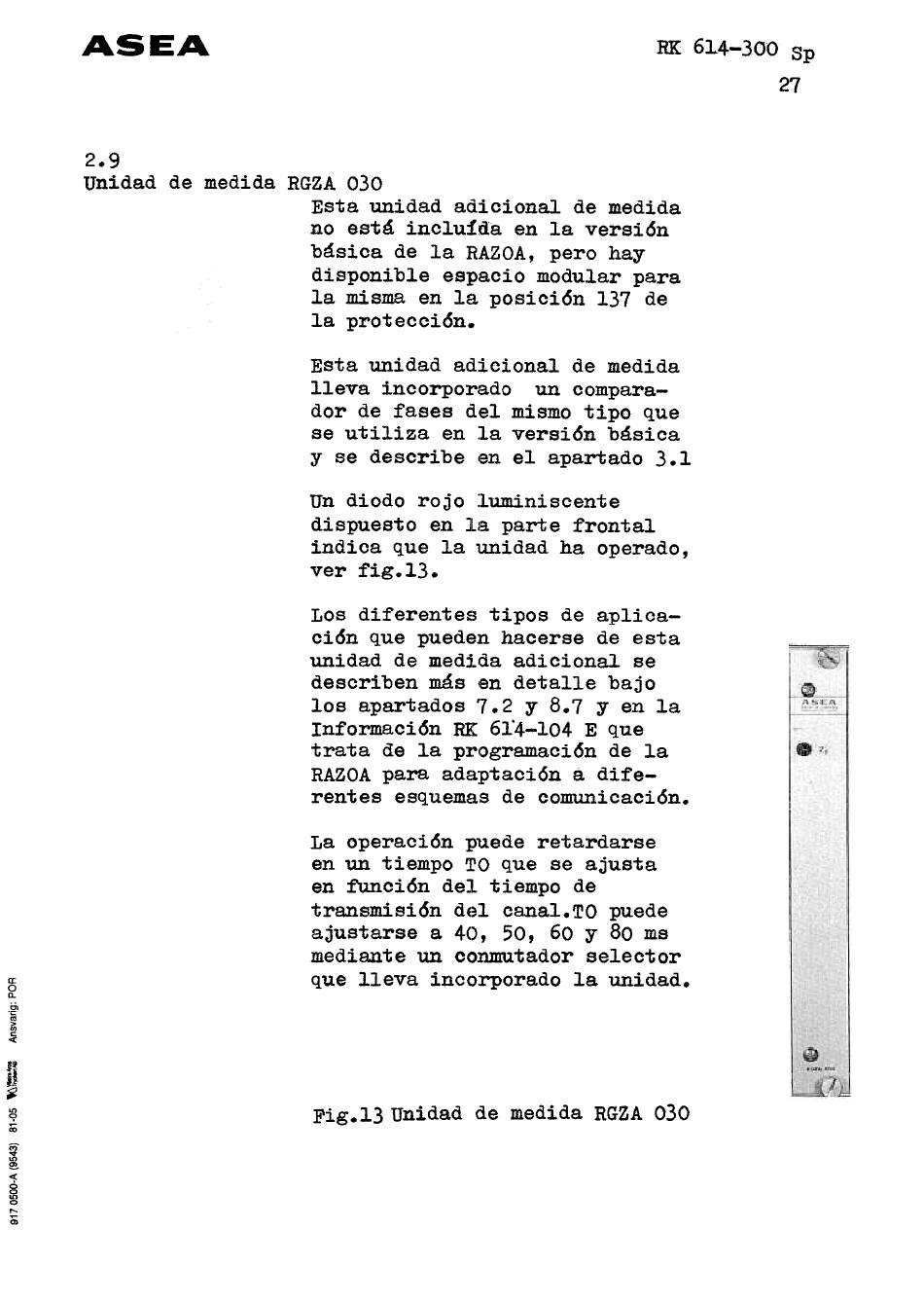

ASEA RAZOA Manual De Instrucciones página 27

ASEA
RK 61.4-300 Sp
27
2.9
Unidad de medida RGZA 030
Esta unidad adicional de medida
no est~ incluida en la versi6n
b~sica de la RAZOA, pero hay
disponible espacio modular para
la misma en l~!. posici6n 137 de
la. protecci6n.
Esta unidad adic:
lleva incorporad~
dor de fases del
se utiliza en la
y se descri be len
Un diodo rojo :luminiscente
dispuesto en JLI9. parte frontal
indica que la unidad ha operado,
ver fig.13.
Los diferentef~ tipos de ap1ica-
ci6n que pueden hacerse de esta
unidad de medida adicional se
describen mås ~en detalle bajo
los apartados '7.2 Y 8.7 Y en la
Informaci6n mc 61'4-104 E que
trata de la pJ:"ogramaci6n de la
RAZOA para ada:ptaci6n a dife-
rentes esquema:9 de comunicaci6n.
La operaci6n puede retardarse
en un tiempo TO que se ajusta
en funci6n del tiempo de
transmisi6n dE~:l canal.TO puede
ajustarse a 40, 50, 60 y 80 ms
mediante un conmutador selector
que lleva incorporado la unidad.
a:
o
IL
c.
~
> '"
C
<
'i
i~
~
'"
9
a;
i
«
8
'"
o
r--
'Q)
Fig.13unidad de medida RGZA 030
ional
de medida
D
un compara-
mismo tipo que
versi6n båsica
el apartado 3.1
