HK 614-300
Sp
30
Unidad
de transformador
RTTG

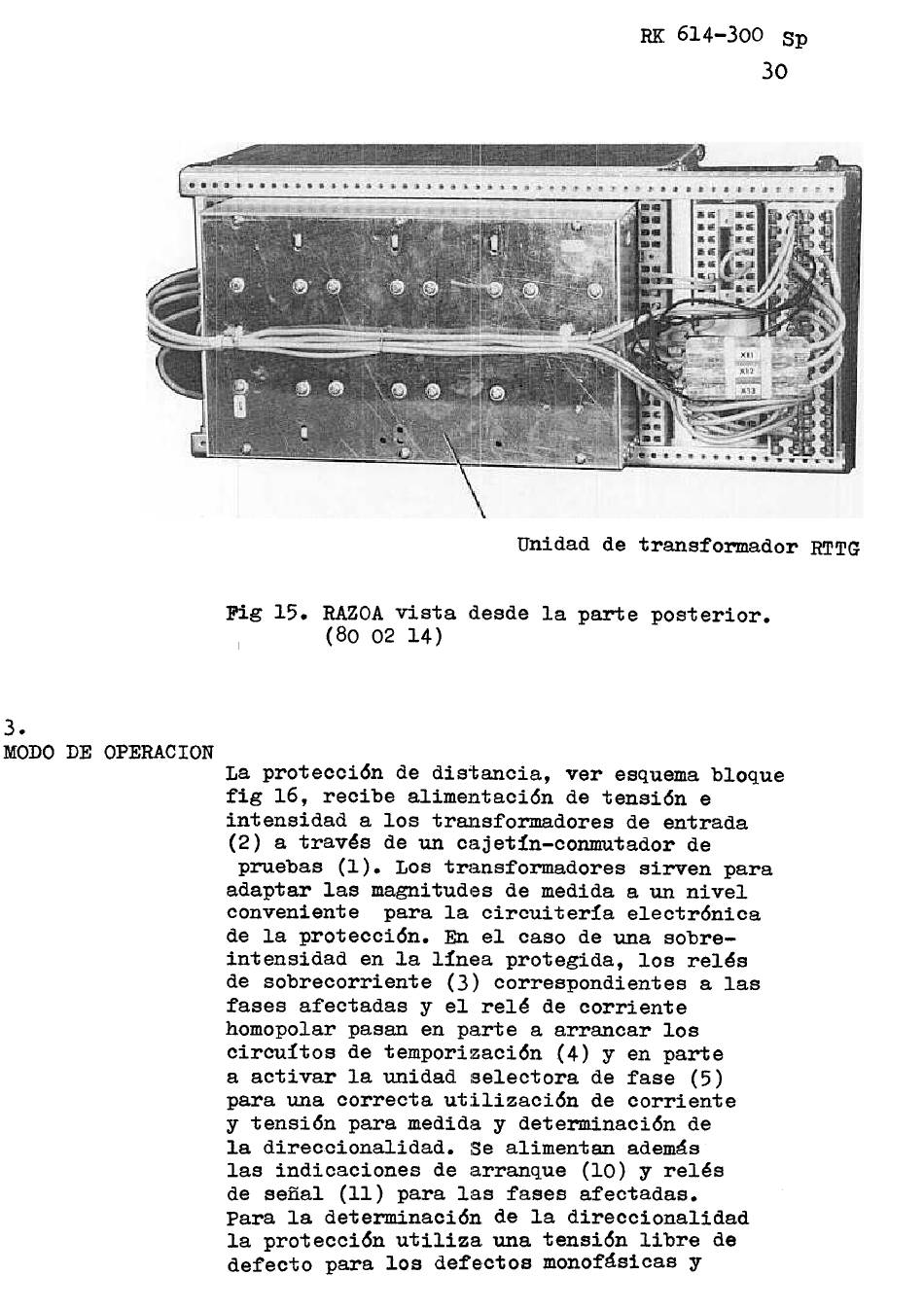

Fig 15.
RAZOA vista
desde la
parte
posterior.
(80 02 14)
3.
MODO DE OPERAC ION
La protecci6n
de dis~~ancia,
ver
esquema bloque
tig
16, recibe
alimeJltaci6n
de tensi6n
e
intensidad
a los
trwlsformadores
de entrada
(2) a trav~s
de un cajetin-conmutador
de
pruebas
(l).
Los trl3.nsformadores
sirven
para
adaptar
las
magni tud~9S de medida
a un ni vel
c onveni ent e
para la
circuiter!a
electr6nica
de la protecci6n.
En el
caso de una sobre-
intensidad
en la
linea
protegida,
los
rel~s
de sobrecorriente
(3) correspondientes
a las
tages
atectadas
y el rel~
de corriente
homopolar
pasan en parte
a arrancar
los
circu:!tos
de tempori~~aci6n
(4)
y en parte
a activar
la unidad
igelectora
de rase
(5)
para una correcta
ut:ilizaci6n
de corriente
y tensi6n
para medida
y determinaci6n
de
la
direccionalidad.
:3e alimentan
ademl1s
las
indicaciones
de :9.rranque
(10)
y rel~s
de sefial
(11)
para las
fases
afectadas.
Para la
determinaci6n
de la
direccionalidad
la
protecci6n
utiliza,
una tensi6n
libre
de
defecto
para los
defectos
monofl1sicas
y
