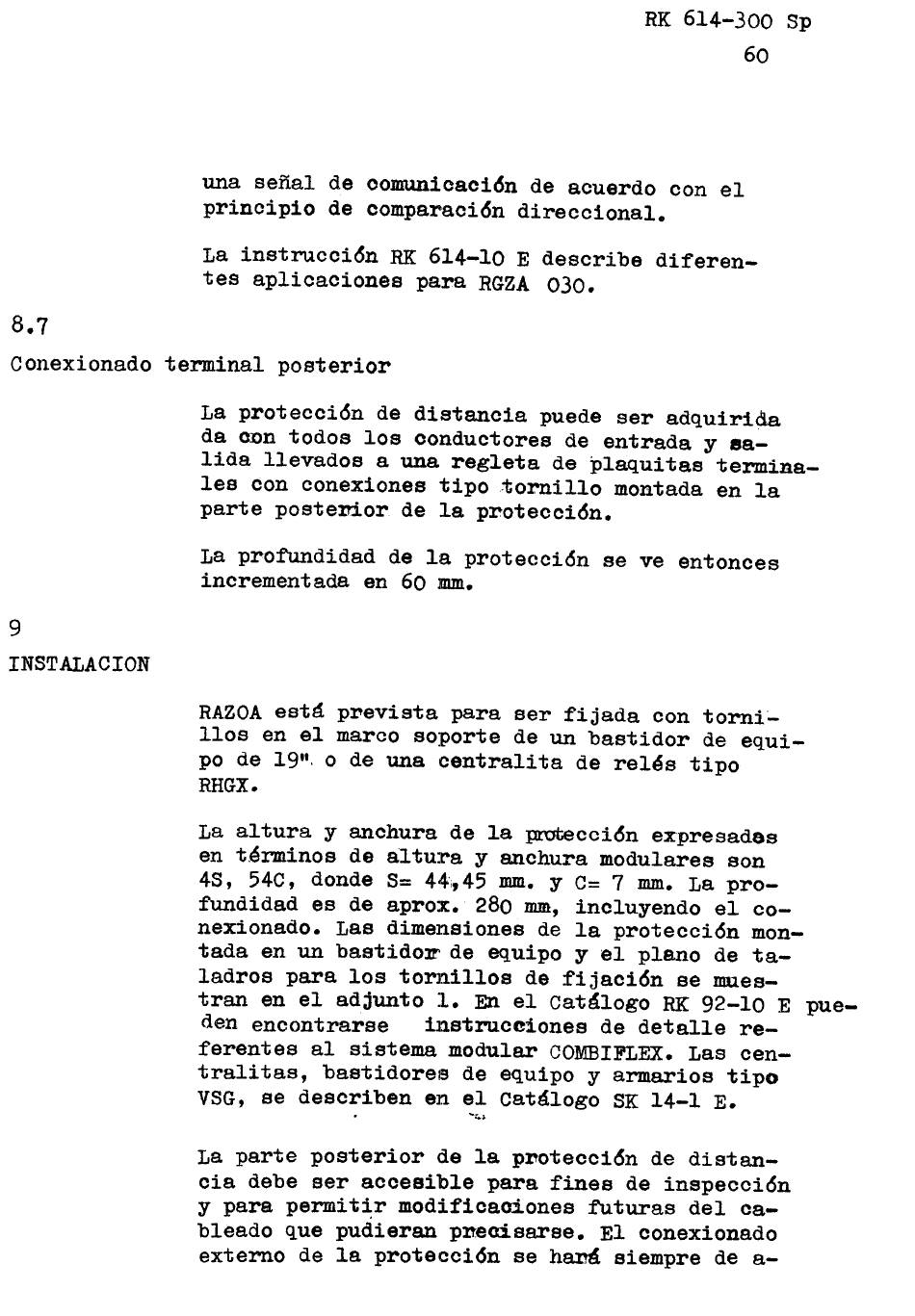

RK 614-300 Sp
60
una
senal
de oomunicaci6n
de acuerdo
con
el
principio
de comparaci6n
direccional.
La instrucci6n
HK 614-10
E describe
diferen-
tes
aplicaciones
para
RGZA 030.
8.7
Conexionado
terminal
posterior
La protecci6n
de distancia
puede ser adquirida
da con todos los conductores
de entrada
y 8a-
lida
llevados
a una regleta
de plaqui tas
termina-
les
con conexiones
tipo
tornillo
montada
en la
part e postemor
de la protecci6n.
La profundidad
de la
prote(~ci6n
se ve entonces
incrementada
en 60 mm.
9
INSTALACION
RAZOA est~
p~evista
para ser
fijada
con torni-
llos
en el marco soporte
de un bast idor
de equi-
po de 19". O de una centralita
de rel~s
tipo
RHGX.
La al tura
y anchura
de la ~cci6n
expresades
en t.~rminos
de al tu:ra
y anchura
modulares
son
4S, 54C, donde S= 44,,45 mm. y C= 7 mm. La pro-
fundidad
es de aprox.
280 mm, incluyendo
el
co-nexionado.
Las dimensiones
de la protecci6n
mon-
tada
en un bastidoF
de equipo
y el pIano
de ta-
ladros
para
los
tornil1os
de fijaci6n
se mues-
tran
en el adjunto
:l.
En el Cat~logo
HK 92-10
E pue-
den encontraree
inetruccionee
de detalle
re-
ferentes
al
sistema
modular
COMBIFLEX. Las cen-
tralitas,
baetidores
de equipo y armarios
tipoVSG,
se describen
en el cat~logo
SK 14-1 E.
.~:..
La parte
posterior
de la p~otecc16n
de distan-
cia
debe ser
accesible
para fines
de inspecci6n
y para permit~r
modificaoiones
futuras
del
ca-
bleado
que pudieran
pneaisarse.
El conexionado
externo
de la protecci6n
se hanå siempre
de a-
