Construccion - Asea Razoa Manual De Instrucciones

HK 614-300
Sp
18
2
CONSTRUCCION
Esta protecai6n de dis"tancia estti disefiada
conforme al sistema modular COMBIFLEX. Las
unidades de entrada v~a atornilladas sobre
barras de aparatos. La:a unidades de tarjetas
impresas (tipo RG..) y unidad de transforma-
dores (tipo RTTG) estm~ dispuestas en un
bast idor modular (posilc.113-154). El conexio-
nado interno entre unidades del bastidor de
equipo se efectua via tarjeta matriz con
conectores de tarjeta le hijos de cinta. Las
conexiones al bastidor de equipo se efectuan
en la parte posterior del bast idor a conectores
de dedillo, tipo RTXG ,con hilos de patilla
COMBIFLEX y terminales tipo tornillo.
j:)
'}
La protecci6n tiene un:B. altura modular 4S y
un ancho 54C (S = 44,415 mm y C = 7 mm).
La posici6n de las uniidades se muestra en la
fig.6.
101
107 115
122 125
128 131 134 137 140 143 146 148

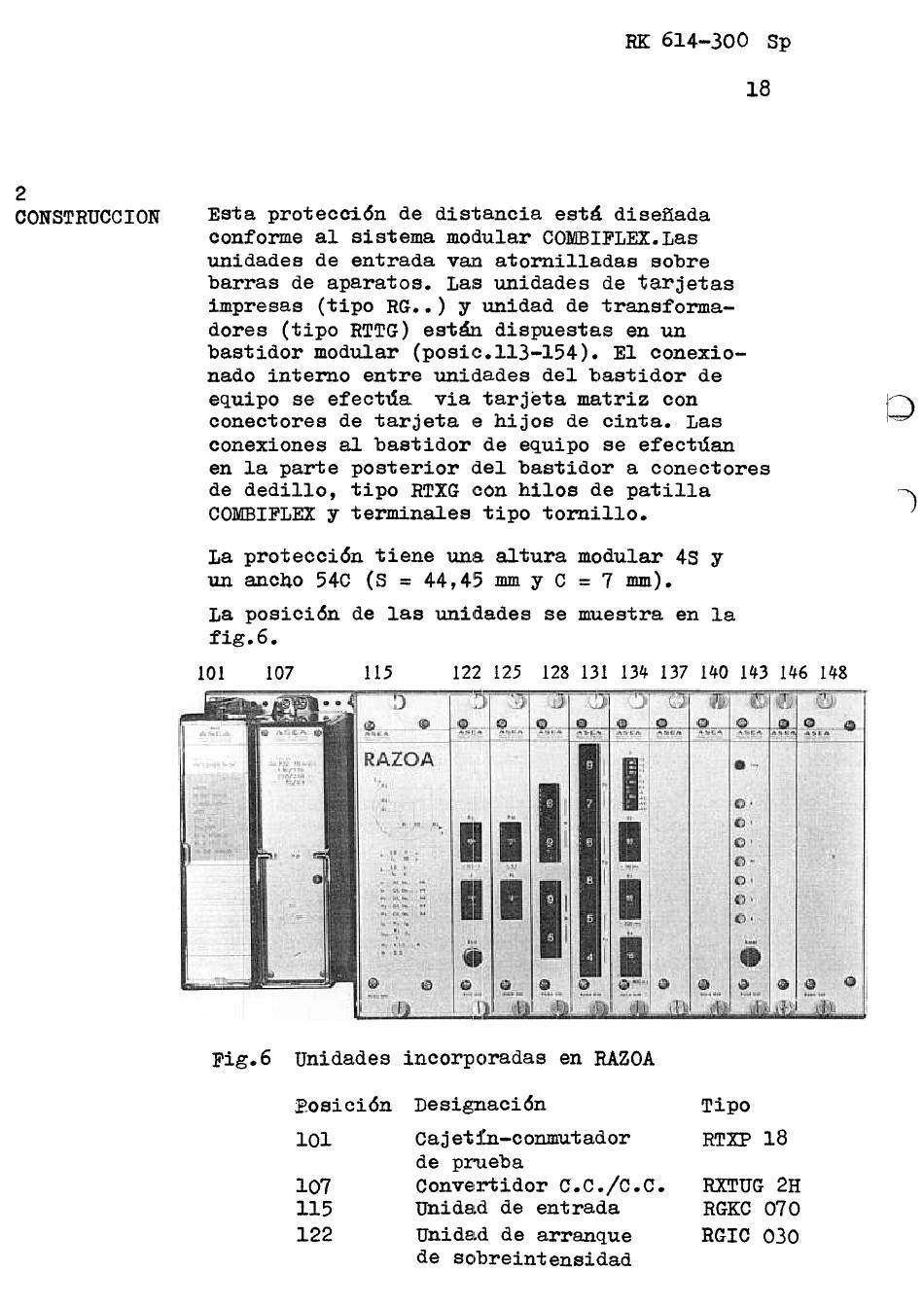

Fig.6
Unidades incorporadas en RAZOA
F-osici6n
101
Tipo
RTXP 18
De sigzLaci 6n
Caj et j:n-c onmutador
de pr'tleba
Convei]:otidor C.C./C.C.
Unida~(i de entrada
Unida~d de arranque
de sc~breint ensidad
RXTUG 2H
RGKC 070
RGIC 030
107
115
122
