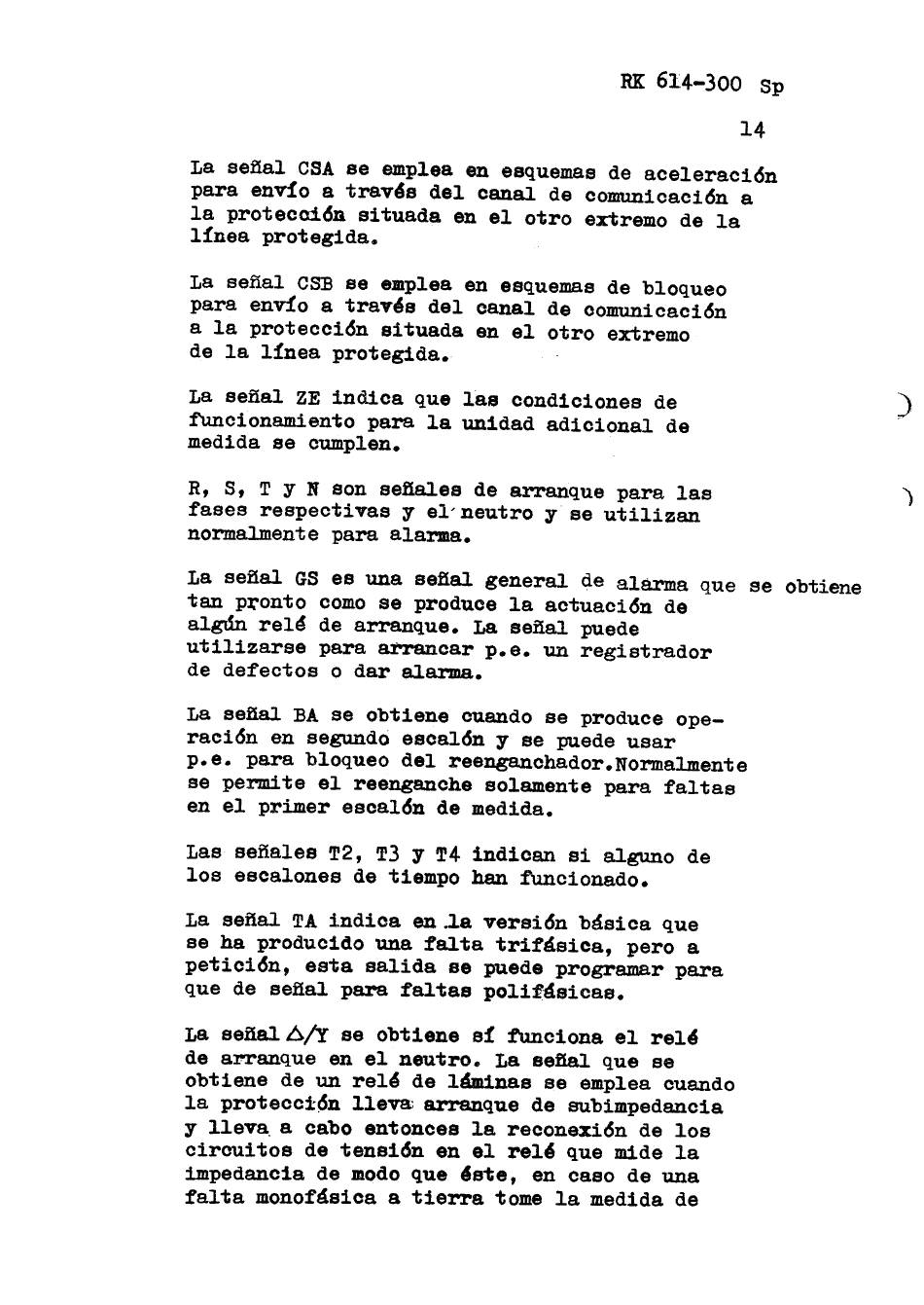

ASEA RAZOA Manual De Instrucciones página 14

HK 614-300
Sp
14
La seftal OSA se emplea en esquemas de acelerac16n
para envio a trav4s del canal de comun1cac16n a
la protecai6n s1tuada en el otro extremo de la
linea proteg1da.
La senal CSB se emp1ea en esquemas de bloqueo
para envio a trav~s del canal de oomunicaci6n
a la protecc16n situada en el otro extremo
de la l:!nea protegida.
La sefial ZE indica que las cond1ciones de
f'uncionamiento para la un1dad adicional de
medida se cumplen.
)
R, S, T Y N eon seffalee de arranque para las
fases respectivas y el'neutro y se utilizan
normalmente para alarma.
)
La seflal GS es una sef1al general de al.a.rma que se obtiene
tan p~onto como se pro duc e la actuaci6n de
al.gdn rel~ de arranque. La seflal puede
ut11.1zarse para arrancar p.e. un registrador
de defectos o dar ~arma.
La sefial BA se obt1ene cuando se produce ope-
raci6n en segundo esca16n y se puede usar
p. e. para bloqueo del reenganchador.Normalmente
se permite el reenganche solamente para faltas
en el primer esca16n de med1da.
Las sefiales T2, T3 Y '1'4 indican si alguno de
los escalones de tiempo han funcionado.
La seft~ TA indica en.1a versi6n bdsica que
se ha produc1do una fa1ta trif'sica, pero a
petici6n, esta sa1ida se puede programar para
que de sefta1 para fa1tas po1if~sica8.
La sefi~ ~/Y se obt1ene sf fUnc1ona el rel'
de arranque en el neutro. La eeftal que se
obtiene de un rel~ de ldminas se emplea cuando
la protecci6n lleva arranque de subimpedancia
y 11 eva. a cabo entonces la reconexi6n de los
circui toa de tens16n en el re1' que mide la
impedanc1a de modo que 's1e, en caso de una
falt a monof'sica a tierra tome la med1da de
