ASEA
RK 614-300 sp
63
12

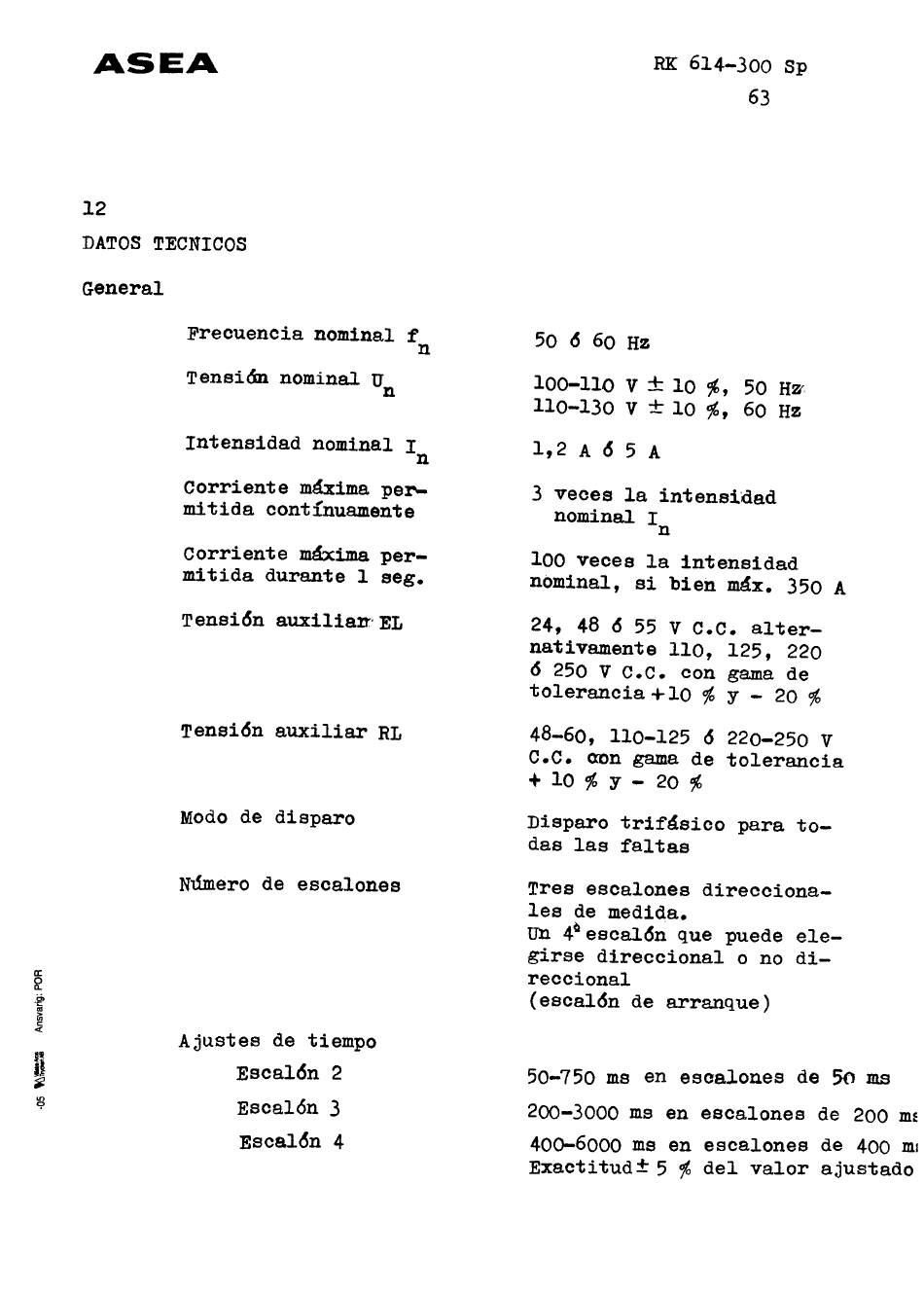

DATOS TECNICOS
General
Frecuencia nominal f
n
50 6 60 Hz
Tensi(m nomina.l U
n
100-110 V ~ 10 %, 50 H~
110-130 V ~ 10 %, 60 Hz
Intensidad nominal I
n
1,2 A 6 5 A
Corrient e m&ima. per-
mit ida. conti'nuamente
3 veces la intensidad
nominal I
n
C orrient e ~ima per-
mitida durante l seg.
100 veces la intensidad
nominal, si bien ~x. 350 A
Tensi6n auxilian'EL
24, 48 6 55 V C.C. alter-
nativamente 110,125, 220
6 250 V C.C. con gama de
tolerancia + 10 % y -20 %
Tensi6n auxiliar HL
48-60, 110-125 6 220-250 V
C.C. a:on gama de to1erancia
+ 10 % y -20 ~
Modo de d1sparo
Disparo trif~sico para to-
das las faltas
N11mero de escalones
II:
~
g,
:a
~
~
Tres escalones direcciona-
les de medida.
un 4Qescal6n que puede ele-
girse direccionaI o no di-
reccional
(esca16n de arranque)
Ajustes de tiempo
I'
Il
~
Il)
Q
Esca16n 2
50-750 me en eecalonee de 50 ma
Esca16n 3
200-3000 ms en escalones de 200 mf
400-6000 me en escalones de 400 mi
Exactitud:t 5 % del valor ajustado
Esca16n 4
