HK 614-300 Sp
5.=8
de medida de imped~mcia cuya caracter!stica de
operaci6n son dos ovales conc'ntricos en el pIa-
no R-X, v~ase Fig. 25.
)

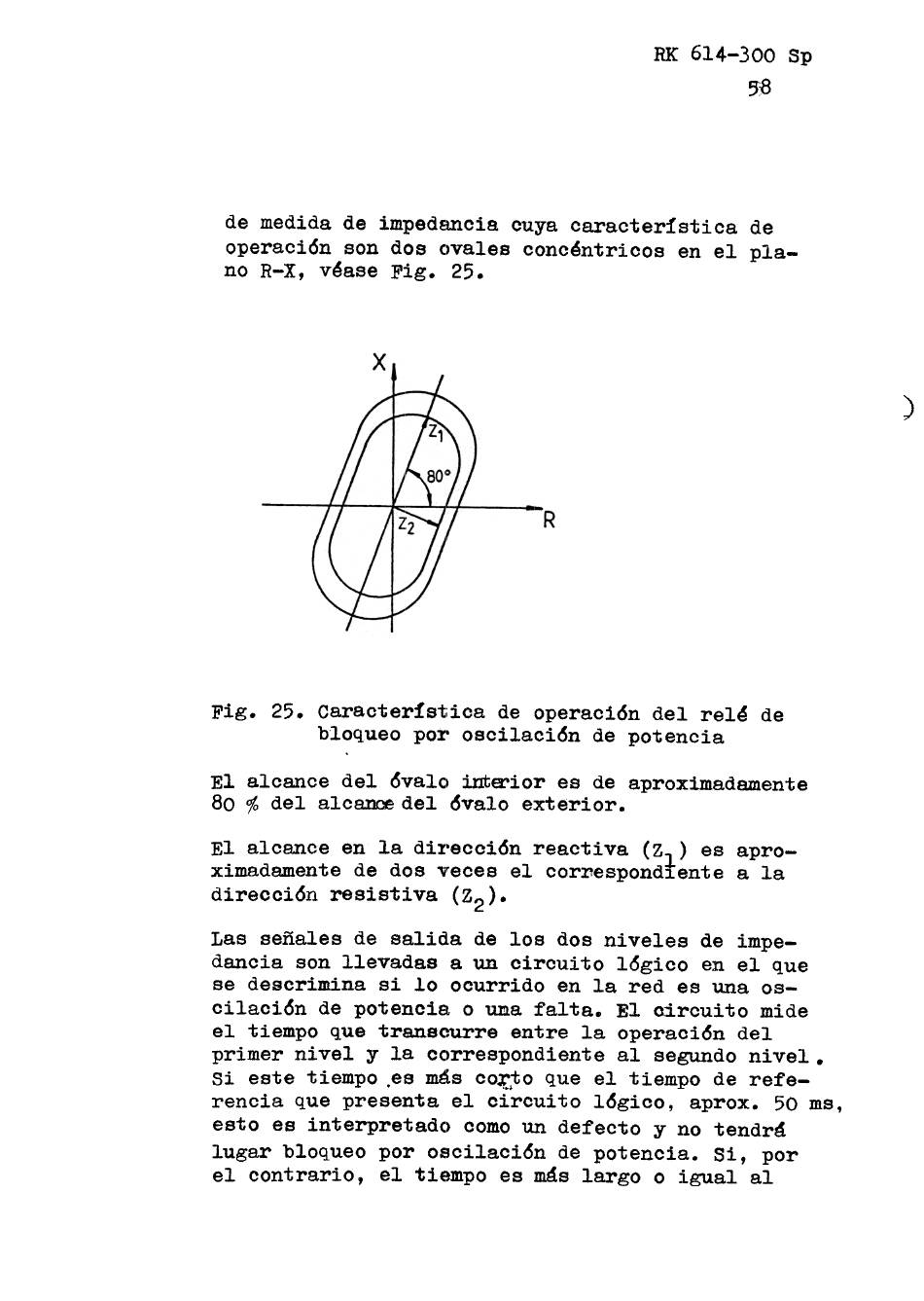

Fig.
25. Caracter:!stiica de operac16n del rel~ de
bloqueo por oscilaci6n de potencia
El alcance del 6valo ~erior es de aproximadamente
80 % del alc~ del 6valo exterior.
El alce.nce en la diI'ecci6n reactiva (Z ) es apro-
ximadamente de dos ~reces el cor2'eSpondtente a la
direcci6n resistiva (Z2).
Las senales de salida de los dos niveles de impe-
dancia son Ilevadas a un circuito l6gico en el que
se descrimina si lo ocurrido en la red es una os-
cilaci6n de potencia o una falta. El aircuito mide
el tiempo que transcurre entre la operaci6n del
primer nivel y la correspondiente al segundo nivel.
Si este tiempo ,es ~s co~.t° que el tiempo de refe-
rencia que presenta el circuito l6gico, aprox. 50 mg,
esto es interpretado como un defecto y no tendr~
lugar bloqueo por oscilaci6n de potencia. Si, por
el contrario, el tiempo es m~s largo o igual al
