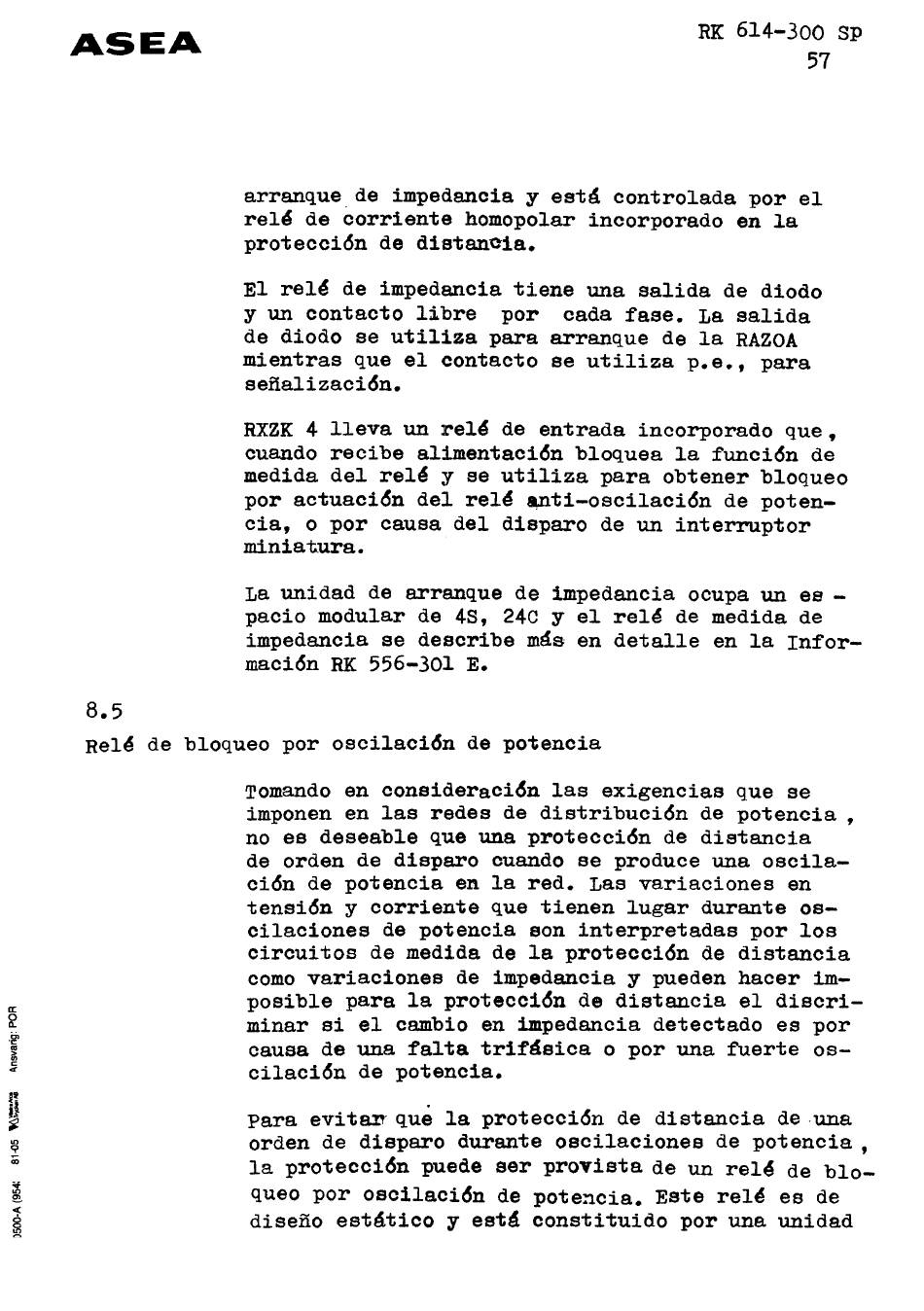

HK 614-300
SP
57
ASEA
arranquede
impedancia
y estå controlada
por elrel'
de corriente
homopolar incorporado
en la
protecci6n
de distancia.
El rel~
de impedancia
tj.ene
una salida
de diodo
y un contacto
libre
por
cada fase.
La salida
de diodo
se utiliza
para
arranque
de la
RAZOA
mi ent ras
que el
contacto
se utiliza
p.e.,
para
seffalizaci6n.
RXZK 4 lleva
un rel~
de entrada
incorporado
que,
cuando recibe
alimentaci6n
bloquea
la funci6n
de
medida
del
rel~
y se utiliza
para
obtener
bloqueo
por
actuaci6n
del
rel~
~ti-oscilaci6n
de poten-
cia,
o por
causa del
d1sparo
de un interruptor
miniat.ura.
La unidad
de arranque
de impedancia
ocupa un es -
pacio
modular
de 48,
24C y el rel~
de medida
de
impedancia
se describe
m~s en det alle
en la
Infor-
maci6n RK 556-301 E.
8.5
Rel~ de bloqueo
por
oscilaci6n
de potencia
Tomando en consideraci6n
las
exigencias
que se
imponen
en las
redes
de distribuci6n
de potencia,
no es deseable
que una protecci6n
de distancia
de orden
de disparo
cuando se produce
una oscila-
ci6n
de potencia
en la red.
Las variaciones
en
tensi6n
y corriente
que tienen
lugar
durante
os-
cilaciones
de potencia
son interpretadas
por los
circui
tas
de med1.da de la
protecci6n
de distancia
como variaciones
de impedancia
y pueden hacer
im-
posible
para
la protecci6n
de distancia
el
discri-
minar
si
el
cambio
en impedancia
detectado
es por
causa de una fal ta trif~sica
o por una fuerte
os-
cilaci6n
de potencia.
a:
~
Öl
I:
lO
~
I:
<t:
Ii
I~
~
'"
'il
~
Para evitaD- que la protecci6n
de distancia
de-una
orden de disparo
durante
oscilaciones
de potencia,
la
protecci6n
puede ser provista
de un rel~
de blo-
queo por oscilaci6n
de pote~cia.
Este rel~
es de
diseno eståtico
y est~ constituido
por una unidad
'of
'"
e!.
o(
~
