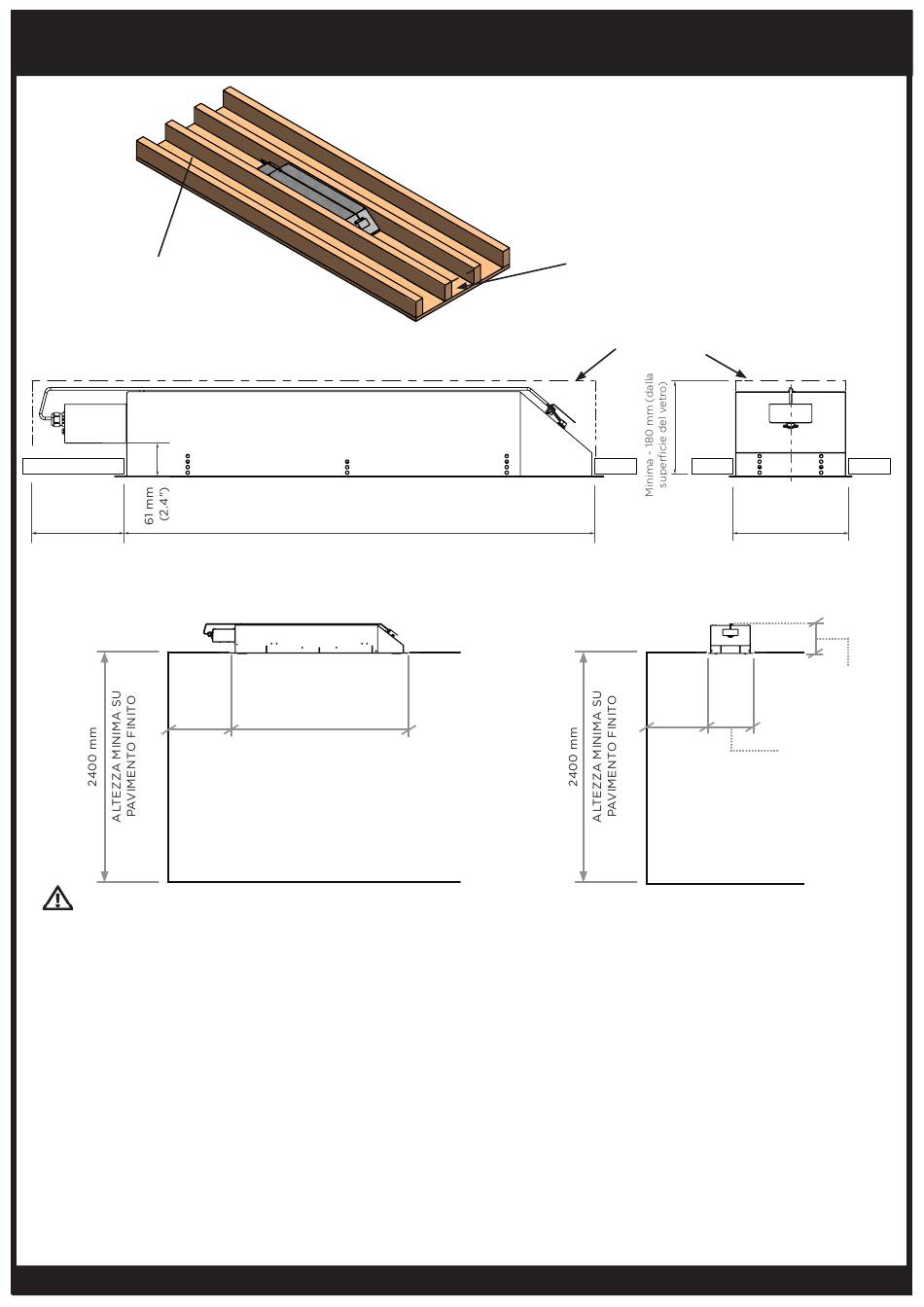

VISTA ISOMETRICA RAFFIGURANTE KIT DI INCASSO A BASSA ALTEZZA DA
TERRA OPZIONI DI CONFIGURAZIONE DELL'INSTALLAZIONE
TRAVE DEL
SOFFITTO
TAGLIO SOFFITTO E MISURE DELLE DISTANZE
200 mm
DISTANZE
MORSETTIERA
SPAZIO LIBERO E DIMENSIONI D'INGOMBRO
500mm
DISTANZA
MINIMA DELLA
PARETE DALLE FINITURE
PAVIMENTO
AVVERTENZA
L'apparecchio non deve in nessun caso essere coperto con
materiale isolante o analogo.
L'altezza minima dal soffitto tra la scatola da incasso a
soffitto e la superficie del soffitto deve essere di 180 mm.
La distanza minima misurata dall'estremità della
morsettiera alla superficie più vicina deve essere di
200 mm.
La distanza minima dall'apertura del soffitto alla parete più
vicina deve essere di 500 mm.
La distanza minima tra i riscaldatori misurata dal bordo del
taglio del soffitto deve essere di 500 mm, ad eccezione
dell'Australia/Nuova Zelanda (minimo 2000 mm)*.
La distanza minima tra la superficie del riscaldatore e il
pavimento finito è di 2400 mm.
*Nota:
Ai sensi della norma AS/NZ 60335.2.30:2015, la clausola 7.12.1 specifica
che la distanza tra i lati del riscaldatore e i lati e qualsiasi altro riscaldatore
da incasso a soffitto adiacente non deve essere inferiore a quattro volte la
distanza minima indicata per la distanza tra i lati del riscaldatore e qualsiasi
elemento edilizio adiacente.
995 mm - [2300W]
1430 mm - [3400W]
1550 mm - [4500W]
LUNGHEZZA TAGLIO SOFFITTO
VISTA LATERALE
1039 mm - [2300W]
1475 mm - [3400W]
1595 mm - [4500W]
LUNGHEZZA
DELLE
FINITURE
L'esempio rappresenta il kit incasso fissato
solo sui lati in lunghezza. L'installatore è
responsabile di garantire che il prodotto sia
installato in una configurazione strutturalmente
sana.
LE TRAVI 240 mm - [2300W/3400W]
SOFFITTO
La pendenza massima del montaggio rispetto all'orizzontale
è di 6,4 mm su una pendenza di 25,4 mm. Il quadro comandi
deve essere montato all'estremità inferiore.
Versioni standard
Assicurarsi che l'unità di riscaldamento non sia direttamente
esposta alla pioggia o al contatto con l'acqua. Per la massima
durata del prodotto e per preservare l'aspetto prodotto dello
stesso, montare il riscaldatore al coperto e proteggerlo dalla
pioggia e dalle intemperie.
Versioni Marine
In un ambiente salino, come ad esempio vicino a un oceano,
la corrosione si verifica più rapidamente del normale. L'acciaio
inossidabile 316 è stato utilizzato nella configurazione Marina.
La nebbia salina deve essere pulita immediatamente dal
riscaldatore e dal kit da incasso, mentre il riscaldatore e il kit da
incasso devono essere puliti ogni due settimane per garantire
la massima longevità. Rivolgersi a un tecnico qualificato
per verificare annualmente la presenza di aree corrose e
rimuovere dal servizio quando la sicurezza del riscaldatore è
compromessa.
bromic.com
DISTANZA MINIMA TRA
317 mm - [4500W]
MISURE DELLE
DISTANZE
238 mm - [2300W/3400W]
315 mm - [4500W]
LARGHEZZA DI TAGLIO
VISTA FRONTALE
500 mm
DISTANZA
[2300W/3400W]
MINIMA DELLA
PARETE DALLE
FINITURE
PAVIMENTO
178 mm
ALTEZZA
MASSIMA DEL
PRODOTTO
261 mm –
338 mm –
[4500W]
LARGHEZZA
DELLE
FINITURE
