Bromic Heating PLATINUM SMART-HEAT Serie Instrucciones De Instalación página 71

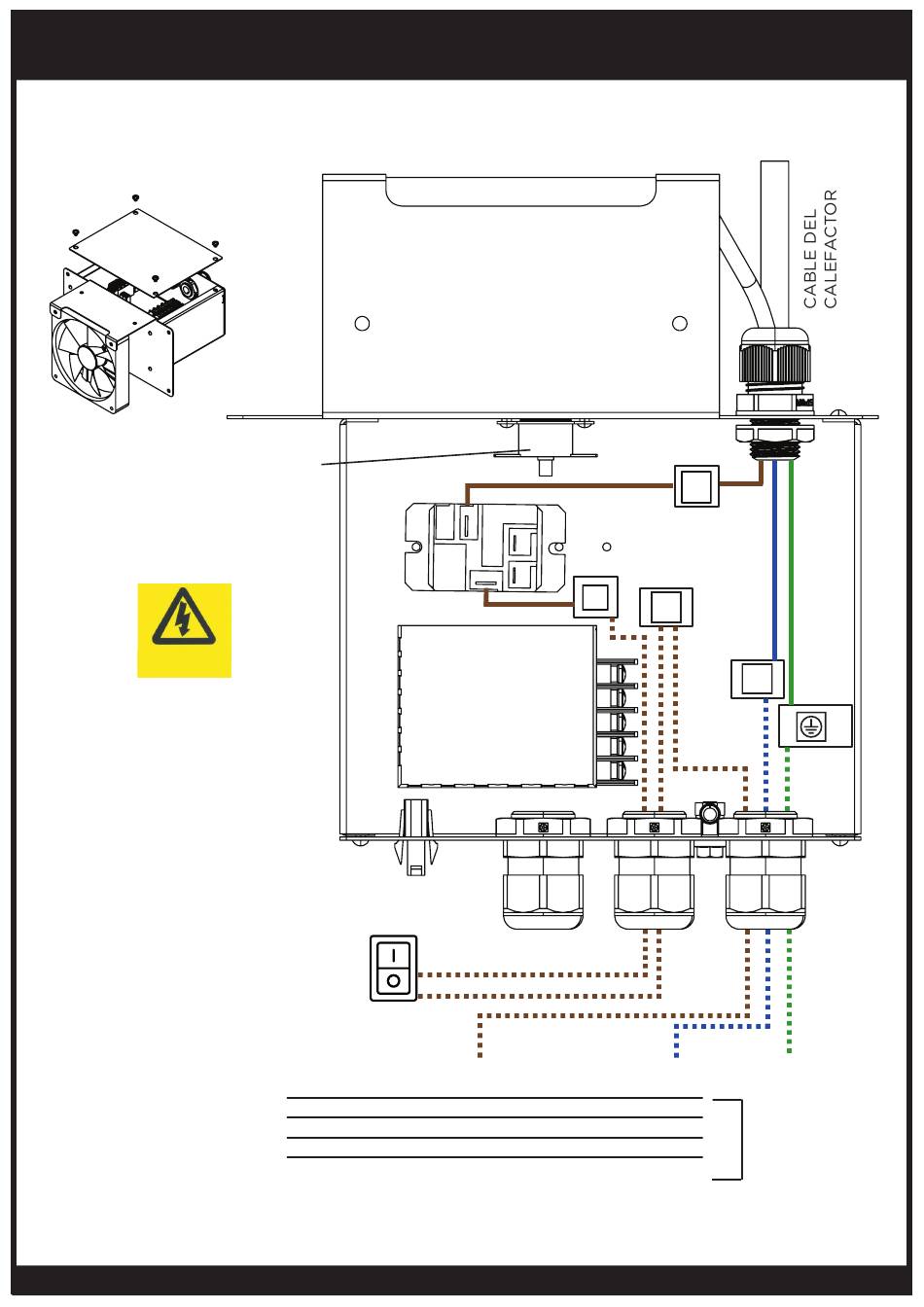

DIAGRAMA DE CABLEADO PARA KIT DE MONTAJE EMPOTRADO EN EL
TECHO 2300 W/3400 W (PARA USAR CON INTERRUPTOR DE PARED)
A CONTINUACIÓN, APARECE UN DIAGRAMA SIMPLIFICADO DE LA CAJA DE BORNES.
SE MUESTRAN TODAS LAS CONEXIONES EMPALMADAS POR EL INSTALADOR.
LOS ELEMENTOS QUE NO SE MUESTREN NO SE MODIFICARÁN.
Interruptor térmico sin
autorreseteo
VISTA SUPERIOR
DE LA CAJA DE
Riesgo de descarga
eléctrica
ADVERTENCIA
El calefactor monofásico
de CA debe ser instalado
permanentemente y cablearse
por una persona autorizada/
con licencia.
Este producto está diseñado para
su uso con calefactores Platinum
Electric de 220-240 V y 208 V.
INTERRUPTOR DE PARED
SUMINISTRADO POR EL CLIENTE
EL INSTALADOR
SUMINISTRARÁ
LOS CABLES QUE
APARECEN CON LÍNEAS
DISCONTINUAS.
NOTAS:
• Este kit de montaje empotrado en el techo está diseñado para las unidades de 2300 W, 3400 W y
4500 W de Platinum Electric SII.
BORNES
CONECTADO/ACTIVO
O PATA CON CORRIENTE 1
O
O
O
S1
MARRÓN
PATA CON CORRIENTE 2
FASE A
FASE B
FASE C
bromic.com
S2
L
N
AZUL VERDE/AMARILLO
TIERRA
NEUTRO
FASE B
SOLO EE.UU.
240 V O 208 V
FASE C
FASE A
