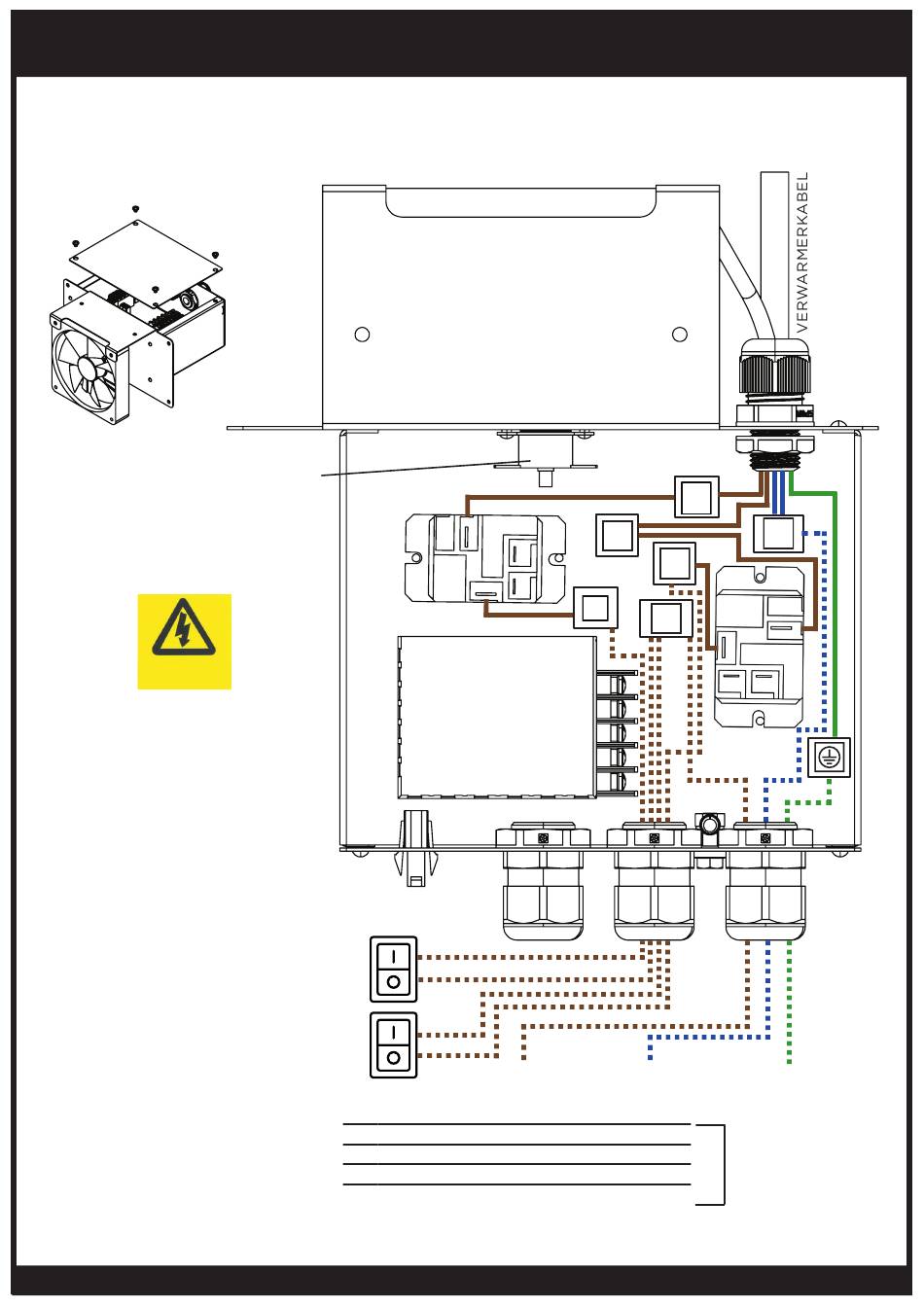

BEDRADINGSSCHEMA VOOR PLAFONDUITSPARINGSPAKKET MET KLEINE
TUSSENRUIMTE 4500W (VOOR GEBRUIK MET MUURSCHAKELAAR)
HIERONDER STAAT EEN VEREENVOUDIGD SCHEMA VAN DE AANSLUITDOOS.
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
Niet-zelfherstellende
thermische schakelaar
BOVENAANZICHT
VAN AANSLUITKAST
Risico op
elektrische schok
WAARSCHUWING
Eénfasige verwarmer
wisselstroom moet permanent
zijn geïnstalleerd en kabels
aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik
met 220-240V en 208V Platinum
elektrische verwarmers.
MUURSCHAKELAAR (3000W)
WORDT VERZORGD DOOR KLANT
MUURSCHAKELAAR (1500W)
WORDT VERZORGD DOOR KLANT
DRADEN AANGEGEVEN ALS
STIPPELLIJNEN WORDEN
GELEVERD DOOR DE
INSTALLATEUR.
AANTEKENINGEN:
•
Het plafonduitsparingspakket is uitsluitend bedoeld voor de Platinum elektrische SII-eenheden van 2300W,
3400W en 4500W.
BRUIN
SPANNINGHOUDEND/
ONDER STROOM
OF
TOEVOER 1
OF
FASE A
OF
FASE B
OF
FASE C
bromic.com
S2
S4
S3
S1
L
BLAUW
GROEN/GEEL
NEUTRAAL
TOEVOER 2
ALLEEN VS
FASE B
240V OF 208V
FASE C
FASE A
N
AARDE
15
