PLATINUM SMART-HEAT™
CALEFACTORES ELÉCTRICOS
DE BROMIC
INSTRUCCIONES DE INSTALACIÓN
PARA MONTAJE EMPOTRADO EN
TECHOS CON POCO ESPACIO (LC)
PARA MODELOS DE 2300 W, 3400 W Y 4500 W
ADVERTENCIA
Este calefactor DEBE ser instalado permanentemente por
una persona autorizada/con licencia. No lleve a cabo tareas
de mantenimiento, ni lleve a cabo el procedimiento de insta-
lación o montaje con el aparato conectado a la alimentación
eléctrica. Espere 2 horas después de apagar el calefactor
antes de manipularlo.

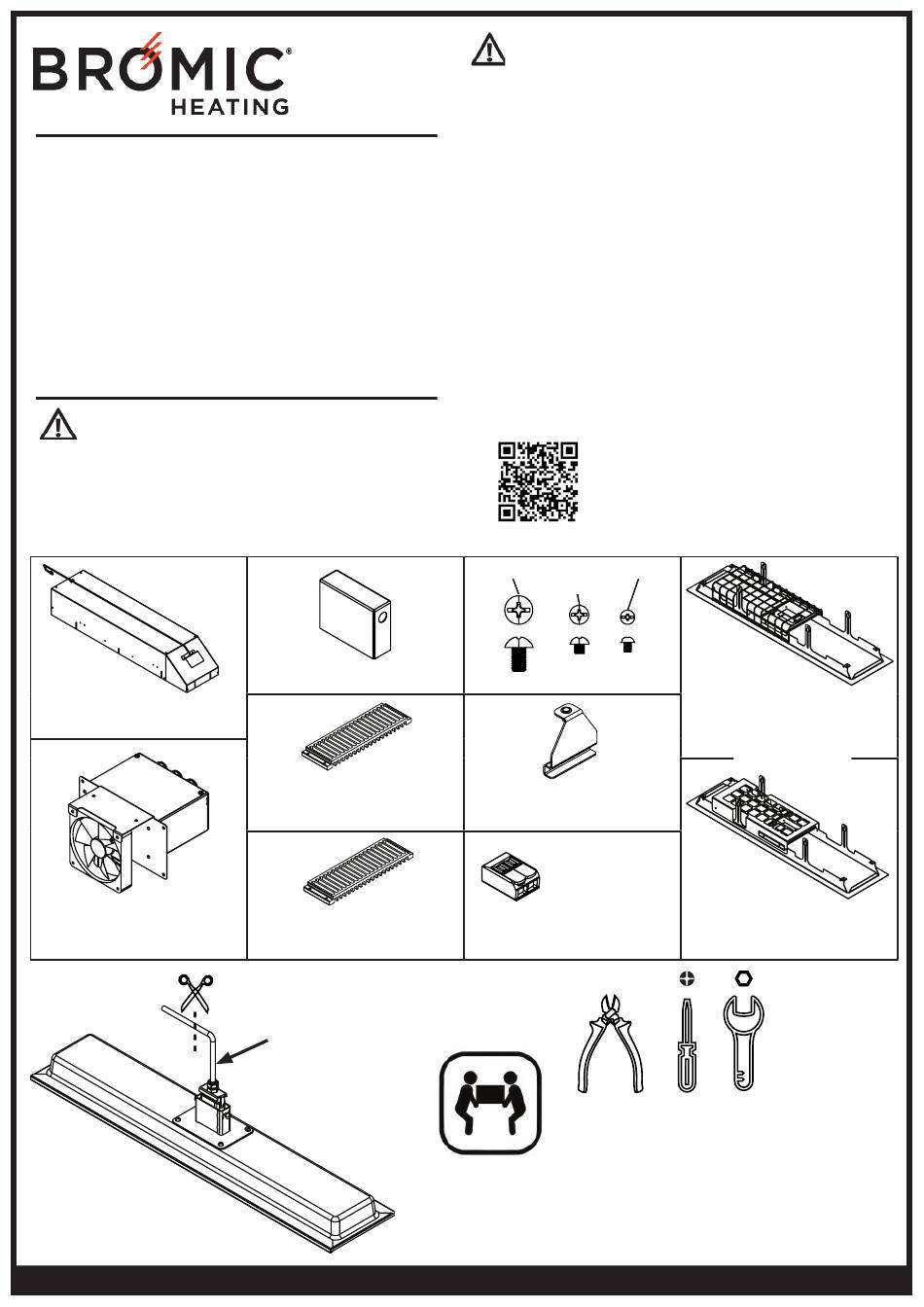

CAJA DE CAVIDAD
1x
DEL TECHO
CAJA DE BORNES
1x
CALEFACTOR
NO INCLUIDO
CUBIERTA IP
1x
CUBIERTA DE
VENTILACIÓN
2x
NEGRA
CUBIERTA DE
VENTILACIÓN
2x
BLANCA
800 mm (31,5 pulg.) - 2300 W
1000 mm (39,3 pulg.) - 3400 W
1040 mm (40,9 pulg.) - 4500 W
INSTALACION A
DOS PERSONAS
ADVERTENCIAS
Las vigas, barras y travesaños no deben cortarse ni deben
hacerse muescas sobre los mismos para instalar el calefactor.
Las instrucciones que siguen se contemplan para superficies
de techo de 10-30 mm (0,39-1,2 pulg.) de grosor. Para
superficies de techo con grosores superiores a 30 mm
(1,2 pulg.), póngase en contacto con Bromic para obtener
opciones alternativas de instalación.
El calefactor no debe cubrirse en ningún caso con material
aislante o similar.
Es importante llevar a cabo un mantenimiento periódico del
calefactor para mantener su apariencia. Debe inspeccionarse
y limpiarse con mayor frecuencia en condiciones adversas
como en entornos costeros.
Al llevar a cabo la instalación empotrada en el techo, el cale-
factor debe estar completamente protegido del contacto con
el agua desde arriba.
1x M6x10
8x M4x8
TORNILLERÍA
MOLDURAS DE LA
TAPA DE VENTILACIÓN
4x
N2 CONECTOR
WAGO
1x (2300W/3400W)
2x (4500W)
IMPORTANTE ACERCA DE ESTE MANUAL. CONSERVE
bromic.com
CÓDIGO QR
INSTRUCCIONES DE INSTALACIÓN
8x M3x6
MONTAJE MOLDURA
(ESTÁNDAR)
1x
MONTAJE MOLDURA
(MARINA)
1x
8 mm (5/16 pulg.)
24 mm (15/16 pulg.)
30 mm (1/1/8 pulg.)
HERRAMIENTAS
NECESARIAS

IMPORTANTE

LEA ATENTAMENTE ESTE MANUAL. CONSULTE EN
EL INTERIOR DE LA TAPA PARA INFORMACIÓN
LAS INSTRUCCIONES CON EL APARATO PARA
FUTURAS CONSULTAS.
REV4 SP
