Bromic Heating PLATINUM SMART-HEAT Serie Instrucciones De Instalación página 133

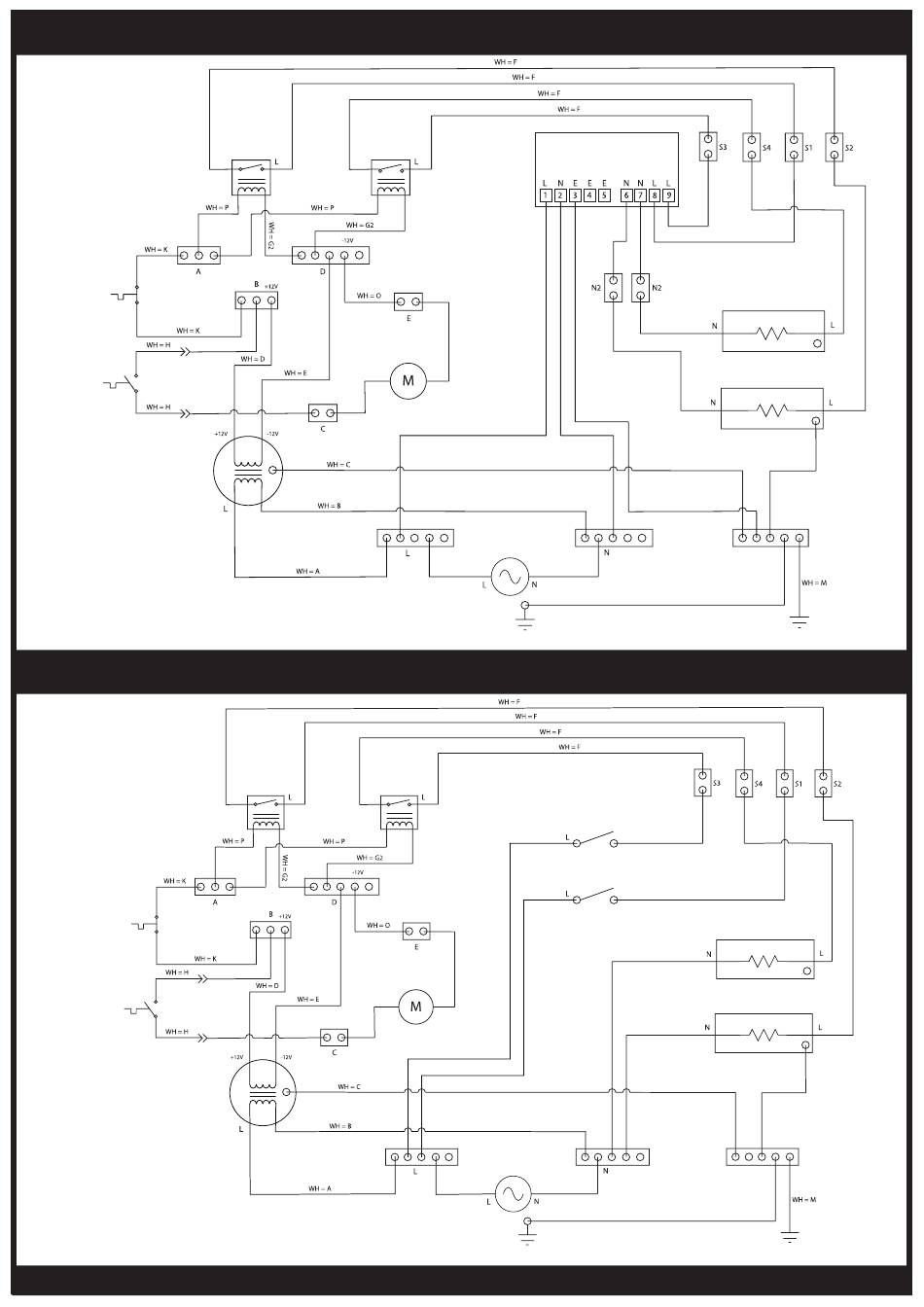

ELEKTRISCH SCHEMA 4500W - VOOR AAN/UIT OF DIMMER
Niet-zelfherstellende
thermische schakelaar
(NC)
Zelfherstellende
thermische schakelaar
(NO)
240VAC/12VDC
TRANSFORMER
ELEKTRISCH SCHEMA 4500W - VOOR MUURSCHAKELAAR
Niet-zelfherstellende
thermische schakelaar
(NC)
Zelfherstellende
thermische schakelaar
(NO)
240VAC/12VDC
TRANSFORMER
RELAIS 1 RELAIS 2
(NO) (NO)
12V VENTILATOR
KABELBOOM = WH
RELAIS 1 RELAIS 2
(NO) (NO)
12V VENTILATOR
KABELBOOM = WH
AAN/UIT OF DIMMER
INVOER
LUCHTTOEVOER
AARDE
208V OF
220-240V
MUURSCHAKELAAR (1500W)
(GELEVERD DOOR DE KLANT)
MUURSCHAKELAAR (3000W)
(GELEVERD DOOR DE KLANT)
LUCHTTOEVOER
AARDE
208V OF
220-240V
bromic.com
UITVOER
VERWARMER 1500W
VERWARMER 3000W
AARDE
AANSLUITDOOS
AARDINGSPUNT
VERWARMER 1500W
VERWARMER 3000W
AARDE
AANSLUITDOOS
AARDINGSPUNT
AARDE
AARDE
AARDE
AARDE
19
