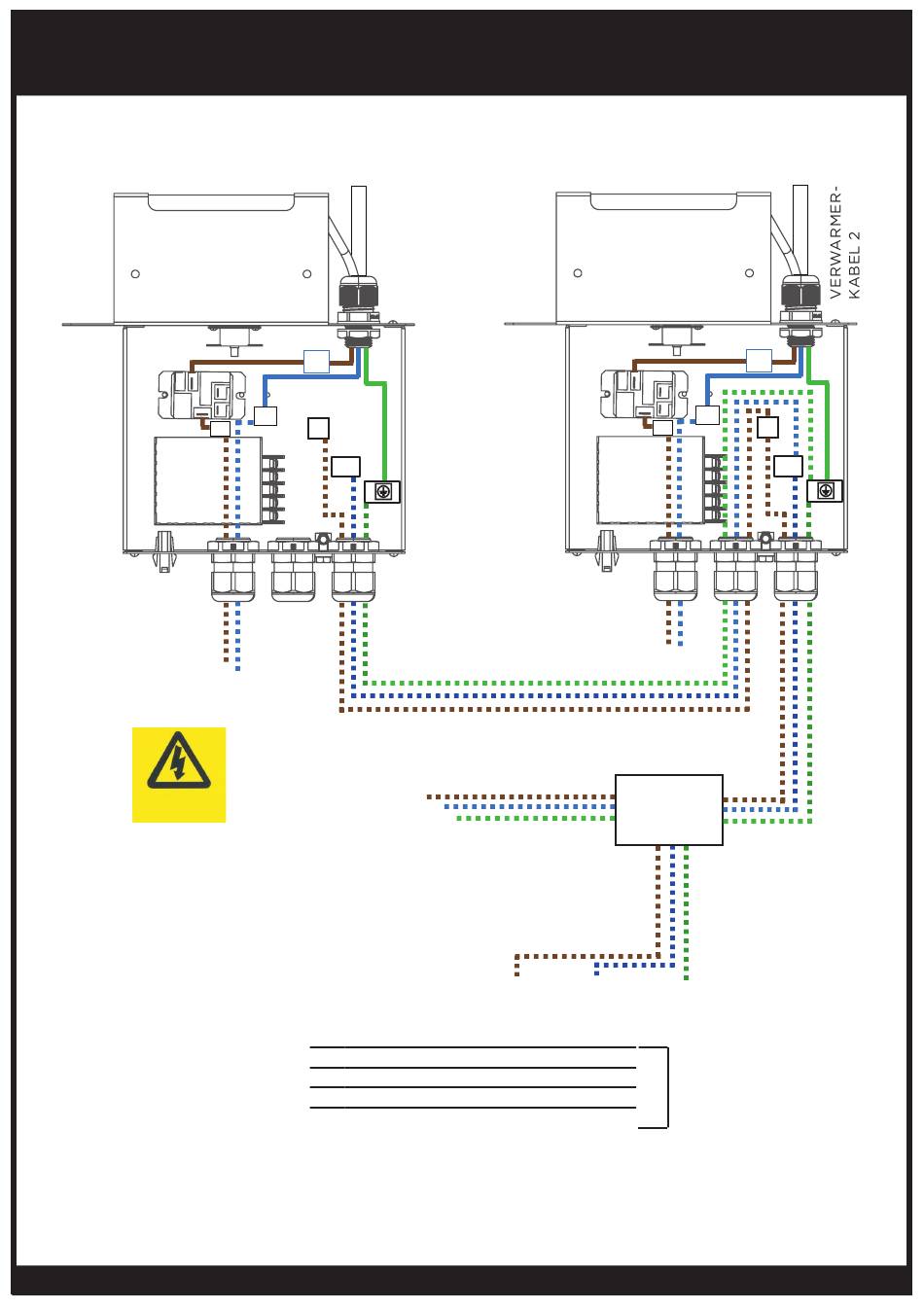

BEDRADINGSSCHEMA VOOR PLAFONDUITSPARINGSPAKKET MET KLEINE
TUSSENRUIMTE 2300W/3400W (VOOR GEBRUIK MET 2 VERWARMERS
AAN/UIT OF DIMMER)
HIERONDER STAAT EEN VEREENVOUDIGD SCHEMA VAN DE AANSLUITDOOS.
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
Uitvoer 1
Naar dimmervoeding (belasting)
uitvoer
OF AAN/UIT-voeding (belasting)
uitvoer
Risico op
elektrische schok
WAARSCHUWING
Eénfasige verwarmer
wisselstroom moet permanent
zijn geïnstalleerd en kabels
aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik
met 220-240V en 208V Platinum
elektrische verwarmers.
AANTEKENINGEN:
• Raadpleeg voor bedradingsinstructies bij gebruik van Bromic SmartHeat-dimmers of AAN/UIT-regelaars de
instructies die bij de regelaar zijn geleverd.
• *De verdeeldoos een de aansluitingen binnenin moeten geschikt zijn voor de spanning en de stroom-
capaciteit van de geïnstalleerde verwarmers.
VERWARMER-
KABEL 1
S2
N2
L
S1
N
SPANNINGHOUDEND/
ONDER STROOM
OF
OF
OF
OF
DRADEN
AANGEGEVEN
ALS
STIPPELLIJNEN
WORDEN
GELEVERD
DOOR DE
INSTALLATEUR.
Naar dimmervoeding (belasting) uitvoer
OF AAN/UIT-voeding (belasting) uitvoer
Invoer 1
Naar dimmervoeding (belasting) invoer
OF AAN/UIT-voeding (belasting) invoer
BRUIN
NEUTRAAL
TOEVOER 1 TOEVOER 2
FASE A
FASE B
FASE C
bromic.com
N2
S1
Uitvoer 2
VERDEELDOOS*
VOEDING
GROEN/GEEL
AARDE
BLAUW
ALLEEN VS
FASE B
240V OF 208V
FASE C
FASE A
S2
L
N
16
