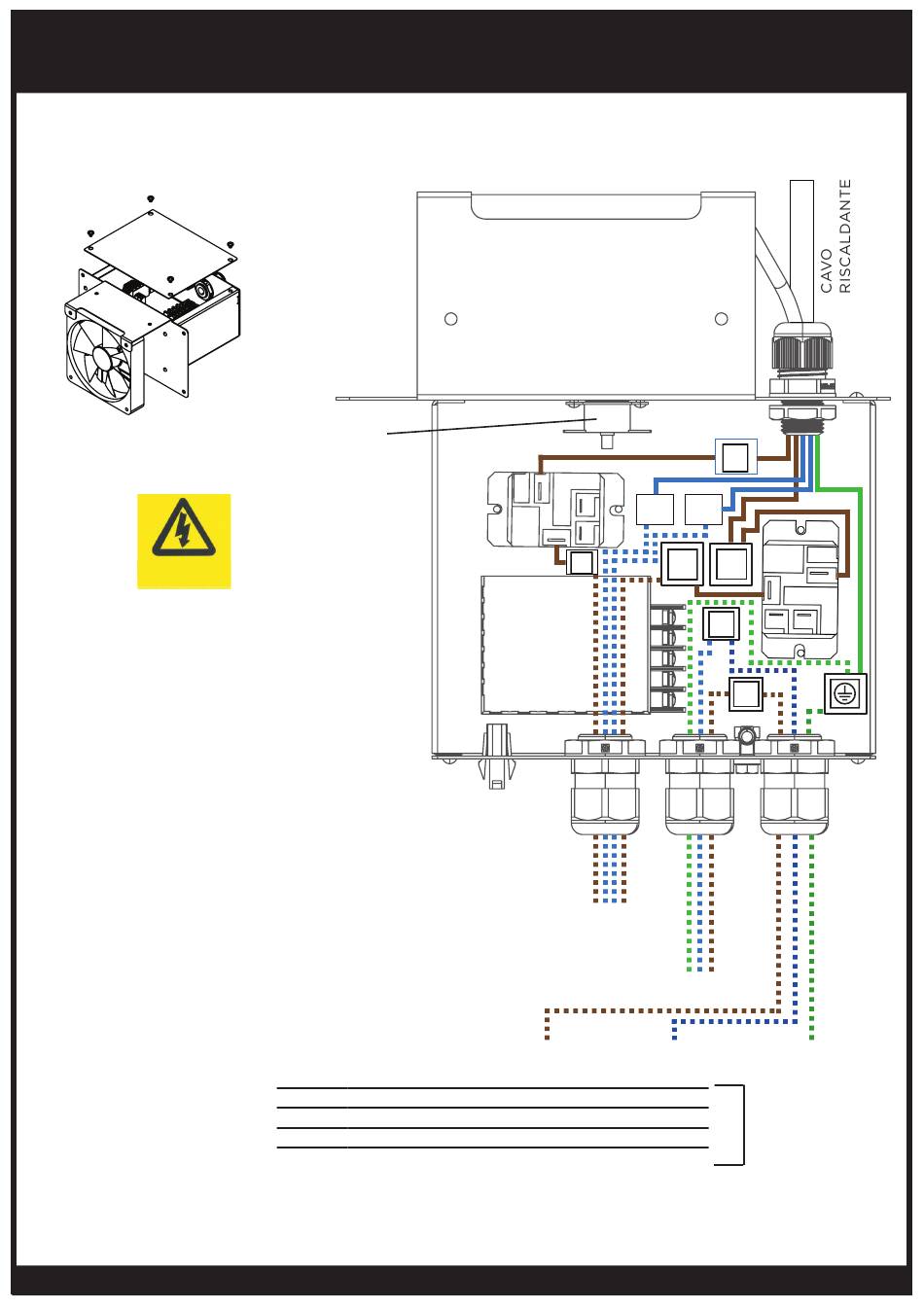

SCHEMA ELETTRICO KIT INCASSO A SOFFITTO A BASSA ALTEZZA DA
TERRA 4500W (UTILIZZABILE CON DIMMER OPPURE ACCENSIONE/
SPEGNIMENTO)
DI SEGUITO UNO SCHEMA SEMPLIFICATO DELLA MORSETTIERA.
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL'INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
Rischio di scosse
elettriche
AVVERTENZA
Il riscaldatore CA monofase
deve essere installato in
modo permanente e cablato
da personale autorizzato e
qualificato.
Questo prodotto è concepito per
l'uso con riscaldatori Platinum
Electric da 220-240 V e 208 V.
I FILI INDICATI
DA LINEE
TRATTEGGIATE
SONO FORNITI
DALL'INSTALLATORE.
NOTE:
• Per le istruzioni di cablaggio con i dimmer Bromic SmartHeat o i comandi ON/OFF, fare riferimento alle
istruzioni in dotazione con il controller.
Interruttore termico
non autoripristinante
VISTA DALL'ALTO
DELLA
MORSETTIERA
Uscita Alimentazione Dimmer (Carico).
OPPURE Uscita Alimentazione Controller di
ACCENSIONE/SPEGNIMENTO (Carico).
Ingresso Alimentazione Dimmer (Carico).
OPPURE Ingresso Alimentazione Controller
di ACCENSIONE/SPEGNIMENTO (Carico).
IN TENSIONE/ATTIVO
OPPURE PIEDINO IN TENSIONE 1 PIEDINO IN TENSIONE 2
OPPURE
OPPURE
OPPURE
S1
MARRONE
FASE A
FASE B
FASE C
bromic.com
S2
N2 N2
S3 S4
N
L
FORNITURA
BLU
VERDE/GIALLA
TERRA
NEUTRAL
PHASE B SOLO US
PHASE C 240V O 208V
PHASE A
13
