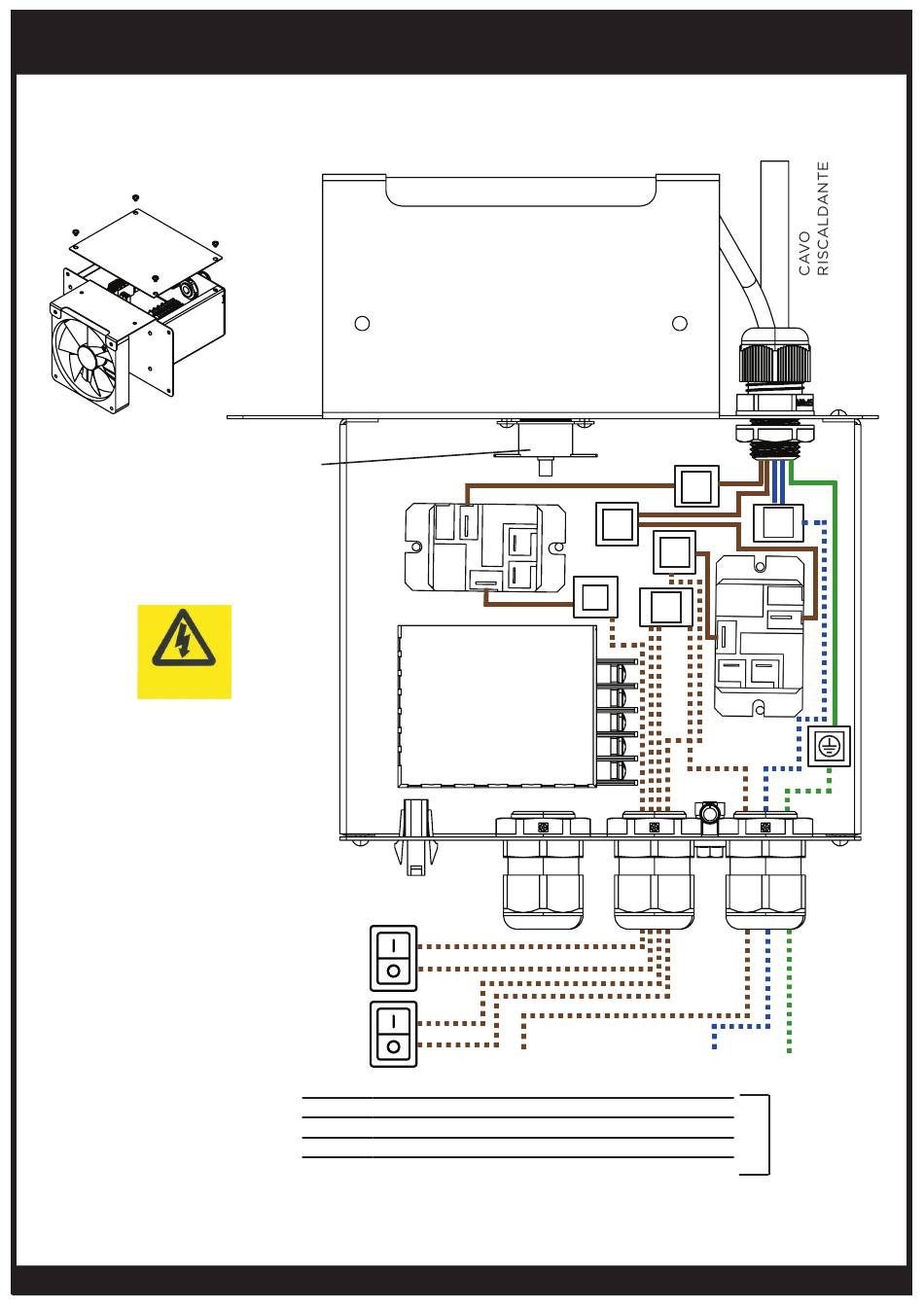

SCHEMA ELETTRICO KIT INCASSO A SOFFITTO A BASSA ALTEZZA DA
TERRA 4500W (DA UTILIZZARE CON INTERRUTTORE A PARETE)
DI SEGUITO UNO SCHEMA SEMPLIFICATO DELLA MORSETTIERA.
VENGONO VISUALIZZATI TUTTI I COLLEGAMENTI REGOLATI DALL'INSTALLATORE.
GLI ARTICOLI NON VISUALIZZATI NON DEVONO ESSERE MODIFICATI.
Interruttore termico
non autoripristinante
VISTA DALL'ALTO
MORSETTIERA
Rischio di scosse
elettriche
AVVERTENZA
Il riscaldatore CA monofase
deve essere installato in
modo permanente e cablato
da personale autorizzato e
qualificato.
Questo prodotto è concepito per
l'uso con riscaldatori Platinum
Electric da 220-240 V e 208 V.
INTERRUTTORE A PARETE (3000W)
FORNITO DAL CLIENTE
INTERRUTTORE A PARETE (1500W)
FORNITO DAL CLIENTE
I FILI INDICATI
DA LINEE
TRATTEGGIATE
SONO FORNITI
DALL'INSTALLATORE.
NOTE:
• Il kit incasso a soffitto è progettato per le unità Platinum Electric SII 2300W, 3400W e 4500W.
DELLA
IN TENSIONE/ATTIVO
OPPURE PIEDINO IN TENSIONE 1 PIEDINO IN TENSIONE 2
OPPURE
OPPURE
OPPURE
S1
MARRONE
FASE A
FASE B
FASE C
bromic.com
S2
S4
N
S3
L
BLU
VERDE/GIALLA
NEUTRAL
PHASE B
PHASE C
PHASE A
TERRA
SOLO US
240V O 208V
