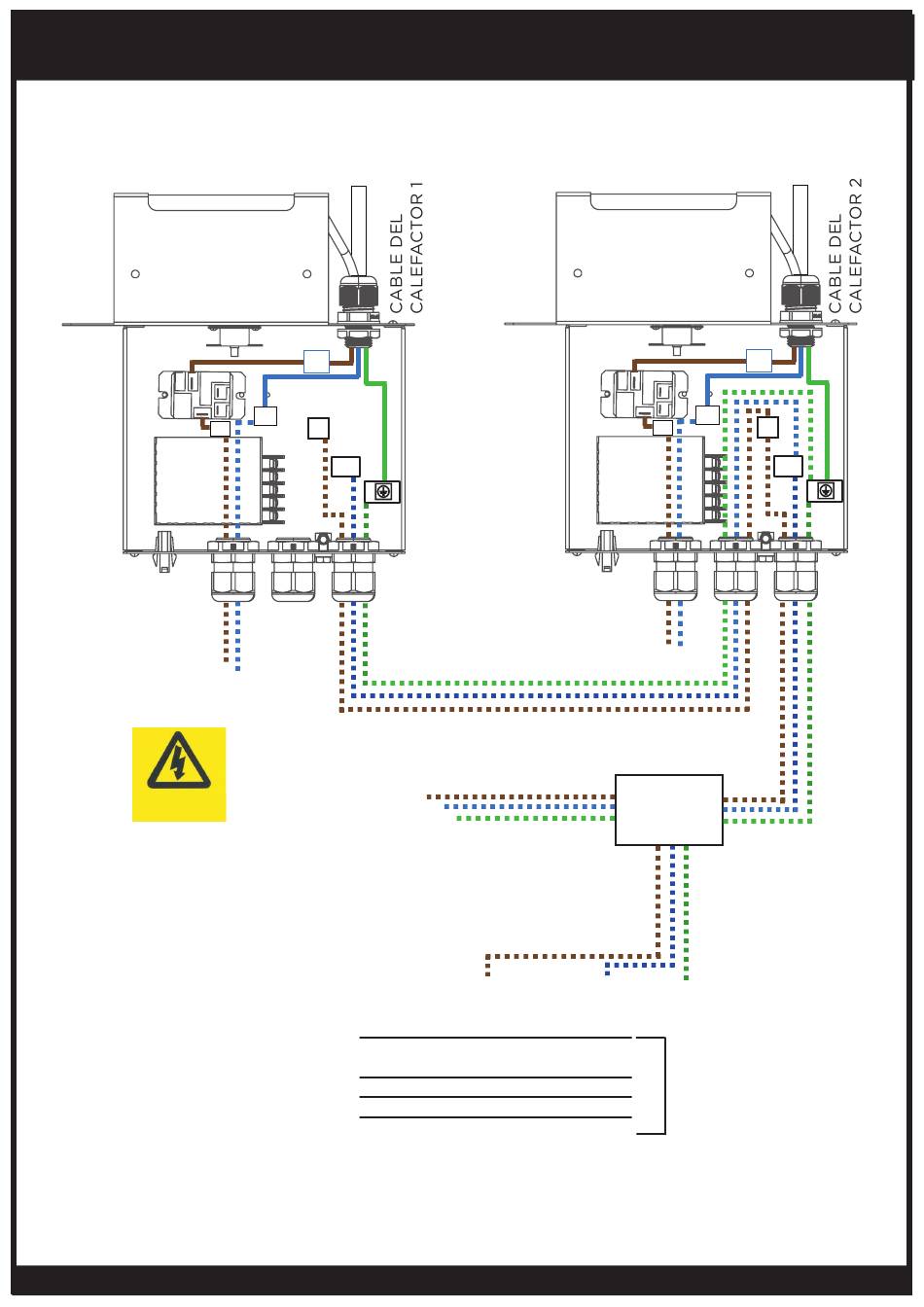

DIAGRAMA DE CABLEADO PARA KIT DE MONTAJE EMPOTRADO EN EL
TECHO 2300 W/3400 W (PARA USAR CON INTERRUPTOR DE PARED)
A CONTINUACIÓN, APARECE UN DIAGRAMA SIMPLIFICADO DE LA CAJA DE BORNES.
SE MUESTRAN TODAS LAS CONEXIONES EMPALMADAS POR EL INSTALADOR.
LOS ELEMENTOS QUE NO SE MUESTREN NO SE MODIFICARÁN.
Salida 1
A salida de regulador de
intensidad (carga) O salida de
ENCENDIDO/APAGADO (carga)
Riesgo de descarga
eléctrica
ADVERTENCIA
El calefactor monofásico
de CA debe ser instalado
permanentemente y cablearse
por una persona autorizada/
con licencia.
Este producto está diseñado para
su uso con calefactores Platinum
Electric de 220-240 V y 208 V.
NOTAS:
• Para obtener instrucciones de cableado usando el regulador de intensidad Bromic SmartHeat o el
mando controlador de ENCENDIDO/APAGADO, consulte las instrucciones proporcionadas con el
controlador.
• *La caja de conexiones y las conexiones internas deben ser las adecuadas para la capacidad de
tensión y corriente de los calefactores que vayan a instalarse.
S2
N2
L
S1
N
O
O
O
O
EL INSTALADOR
SUMINISTRARÁ
LOS CABLES
QUE APARECEN
CON LÍNEAS
DISCONTINUAS.
A salida del regulador de intensidad (carga) O
salida de ENCENDIDO/APAGADO (carga)
Entrada 1
A entrada de regulador de intensidad
O entrada de ENCENDIDO/APAGADO
SUMINISTRO
MARRÓN
CONECTADO/ NEUTRO
ACTIVO
PATA CON PATA CON
CORRIENTE 1 CORRIENTE 2
FASE A FASE B
FASE B FASE C
FASE C FASE A
bromic.com
S2
N2
S1
Salida 2
CAJA DE
CONEXIONES*
VERDE/
AMARILLO
TIERRA
AZUL
SOLO EE.UU.
240 V O 208 V
L
N
