LE ISTRUZIONI INIZIANO QUI

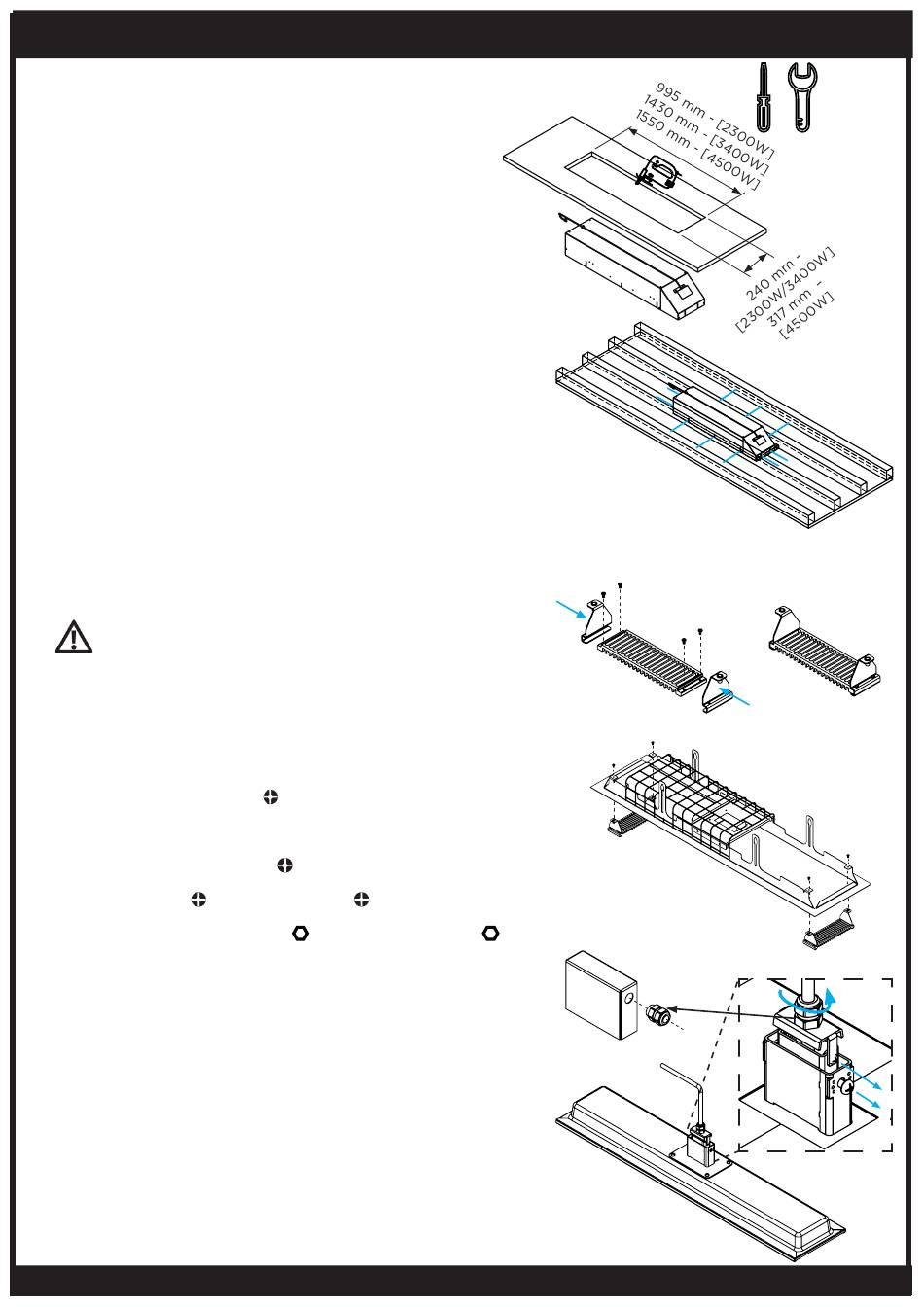

1. Preparare l'apertura del soffitto (a) con le seguenti dimensioni:
22300W - 995 mm x 240 mm
3400W - 1430 mm x 240 mm
4500W - 1550 mm x 317 mm
Il riscaldatore deve essere installato con la superficie del riscaldatore
ad almeno 2400 mm sopra il pavimento finito, con una distanza minima
misurata dall'estremità della morsettiera alla superficie più vicina di
200 mm. La distanza minima da riscaldatore al riscaldatore misurata dal
bordo del riscaldatore deve essere 500 mm. Consultare le dimensioni di
installazione riportate a pagina 3.
Prima di procedere con il Passo 2.
NOTA: L'accesso all'intercapedine attraverso la scatola da incasso è
limitato.
NOTA: installazioni con controller Bromic nell'intercapedine.
Prima di montare la scatola da incasso per cavità a bassa altezza da
terra sul soffitto, considerare i requisiti di ubicazione dei regolatori
Bromic e le modalità di accesso ai regolatori Bromic e al relativo
cablaggio. Fare riferimento a pagina xx per lo schema di cablaggio e al
manuale del controller per i dettagli di montaggio e dimensionamento.
2. Fissare la scatola da incasso al soffitto con 6x (minimo) elementi di
fissaggio adeguati (non forniti) lungo il bordo lungo.
NOTA: Le viti di fissaggio devono essere inserite in un materiale
resistente che possa sostenere facilmente il peso dell'assemblaggio.
L'installazione potrebbe richiedere un rafforzamento prima che il telaio
possa essere installato in sicurezza.
IMPORTANTE
È responsabilità dell'installatore garantire che il sito di installazione sia
strutturalmente idoneo per la massa dell'installazione del riscaldatore
pari a 18,5 kg [2300W] o 24 kg [3400W] o 25 kg [4500W].
ALMENO 10 ELEMENTI DI FISSAGGIO DA UTILIZZARE PER GLI
ELEMENTI IN LEGNO.
3. Assemblare 2 coperture di sfiato insieme utilizzando i rivestimenti
delle coperture di sfiato e 4 viti
di sfiato deve corrispondere al riscaldatore.
4. Installare le coperture di sfiato assemblate all'estremità del gruppo
del rivestimento utilizzando 4 viti
M6 da 14mm le 2 viti
5. Rimuovere le 2 viti
posteriore del riscaldatore. Rimuovere la staffa orientabile sul retro del
riscaldatore. Allentare il pressacavo
(4500W) utilizzando una chiave da a 24 mm o 30 mm e installare il
pressacavo rimosso sul coperchio di protezione.
ACCERTARSI CHE IL DADO DEL PRESSACAVO SIA REINSTALLATO
SULLA SUPERFICIE INTERNA DEL COPERCHIO DI PROTEZIONE.
NOTA: Durante questo processo il dispositivo di
scarico della trazione è stato rimosso. È necessario
prestare attenzione a non applicare un carico
significativo al cavo poiché ciò potrebbe sollecitare
le crimpature interne del cavo e danneggiare
permanentemente il riscaldatore.
M3 da 6mm. Il colore delle coperture
M4 da 8mm.
M4 da 8mm sulla staffa
M16 (2300W/3400W) o
