3 PRESENTACIÓN DEL EQUIPO

Generalidades

3.1
Los equipos semiautomáticos de la serie UNISTEP para la soldadu-
ra MIG/MAG con hilo continuo garantizan altas prestaciones y cali-
dad en la soldadura con hilos macizos y con alma.
La característica del generador es a tensión constante
lación a escalón de la tensión de soldadura; las varias salidas de la
inductancia que se pueden seleccionar le permiten al operador
programar la dinámica del generador óptima para la soldadura.
El generador puede conectarse a 2 carros alimentadores de
hilos diferentes:
Reversión ESTÁNDAR (WF 115):
La velocidad de alimentación del alambre es regulable directa-
mente desde el panel frontal mediante un potenciómetro.
Versión XP (WF 115 XP):
Estos generadores para la soldadura presenta una modalidad inno-
vadora de funcionamiento "SINERGIA".
La habilitación de la sinergia con la configuración del tipo de mate-
rial que se debe soldar y el diámetro del alambre utilizado permite
una programación automática de la velocidad del alambre, simpli-
ficando las operaciones de regulación de la soldadura.

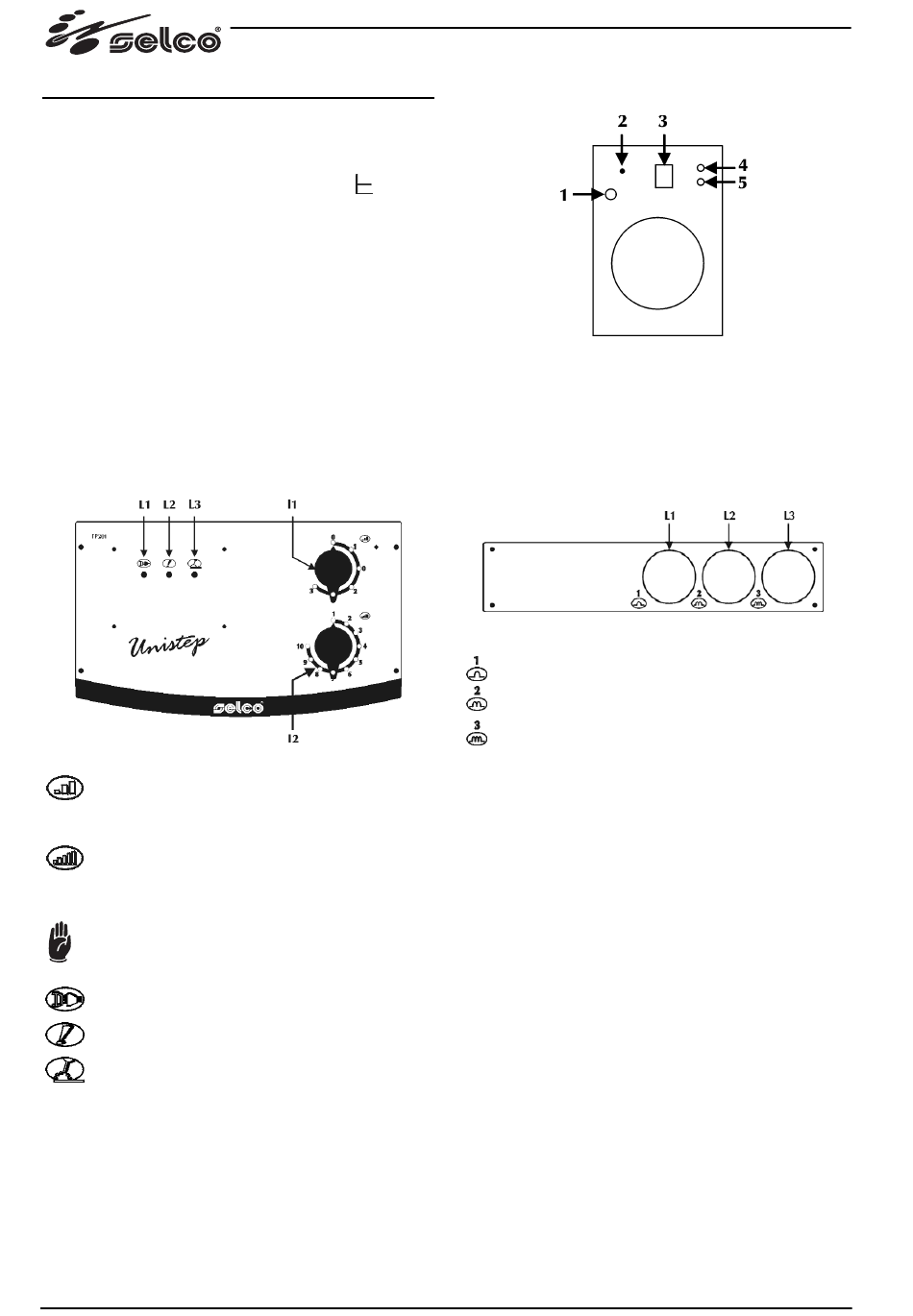

3.2 Panel de mandos frontal

Conmutador I1: conmutador para el encendido y la
regulación de los campos principales a 2/3 posiciones.
El equipo se alimenta en cualquier posición que no sea
0 (pos. 0 = generador apagado).
Conmutador l2: conmutador para la regulación hasta
10 posiciones.
Para ambos conmutadores, la tensión de salida crece al
aumentar el número de la posición.
¡No maniobrar nunca el conmutador mientras se
está soldando!
L1: se ilumina cuando el generador es alimentado.
L2: indica la eventual intervención de los aparatos de
protección como la protección térmica.
L3: se ilumina cuando hay tensión en la salida de la sol-
dadora.por Selco.
48
con regu-
Fig.3

3.3 Panel trasero

1: cable de alimentación
2: fusible 6x32 1A 250V
3: etiqueta de datos
4: entrada del cable de señal
5: entrada del cable de potencia

3.4 Panel de las tomas

L1, L2, L3 tomas de salida con inductancia variable.
Una inductancia mayor permite tener un cebado más
"suave", con menor proyección de rociados, una induc-
tancia menor permite o tener un cebado más reactivo.
Nuevamente, se debe utilizar L1 junto con el paso 1 en el
conmutador principal, L2 en el paso 2 y L3 en el paso 3.
