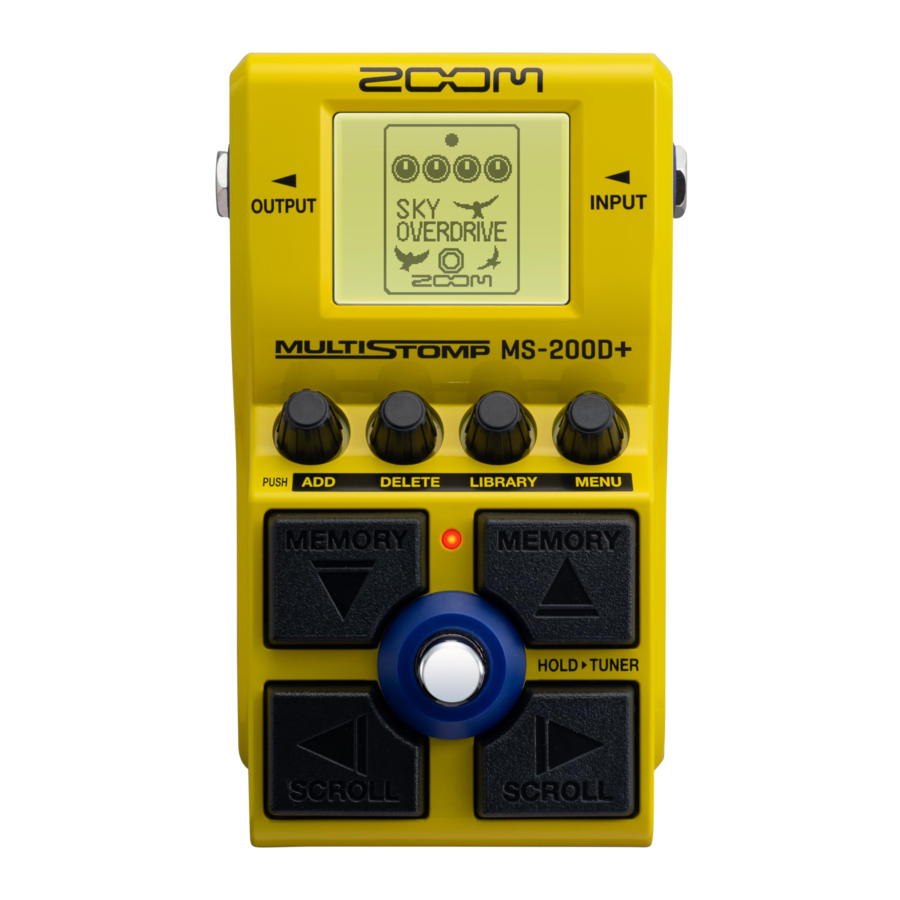

Manual del ZOOM MS-200D+

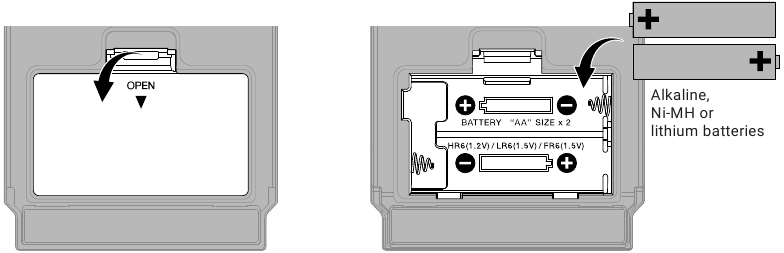

Instalación de las pilas

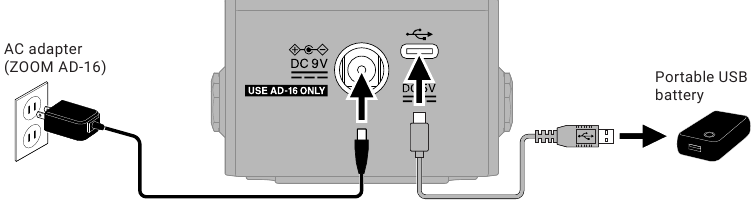

También se puede utilizar un adaptador de CA específico (ZOOM AD-16) o una batería USB portátil disponible en el mercado.

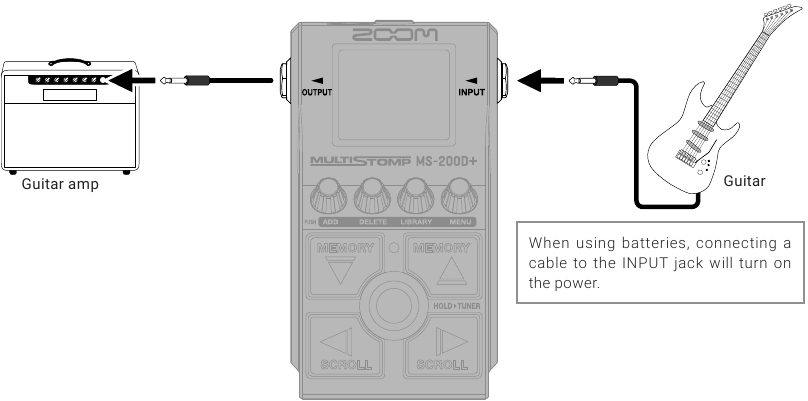

Conexión del equipo y encendido

Activación/desactivación de los efectos

Ajuste de los efectos

Pulse para cerrar la pantalla de parámetros.

Cuando los parámetros están en varias páginas, se mostrará .

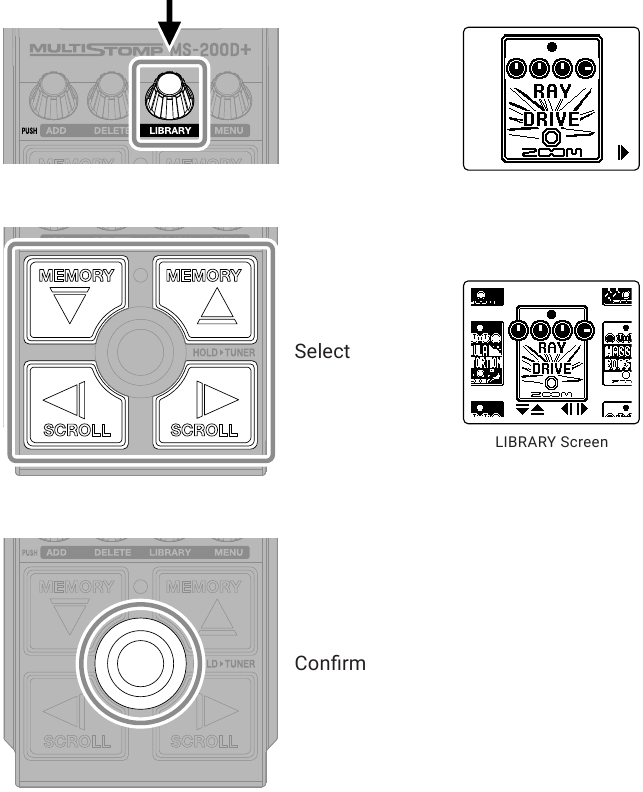

Sustitución de los efectos

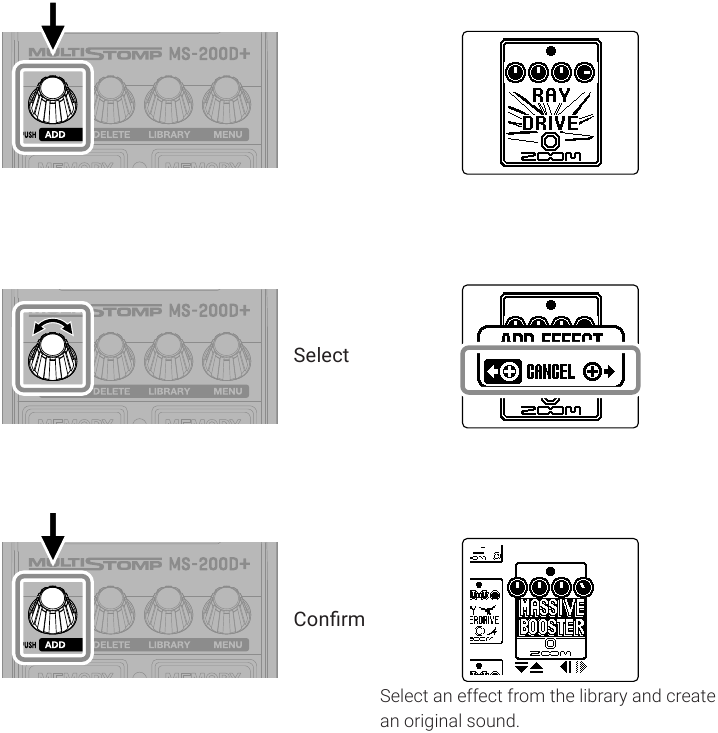

Adición de efectos

Se pueden combinar libremente hasta 2 efectos utilizando el MS-200D+.
Aparecerá el siguiente mensaje al intentar añadir un efecto que supere el límite máximo de combinación.
Elimine un efecto antes de añadir otro.

Cambio de la posición del efecto mostrado

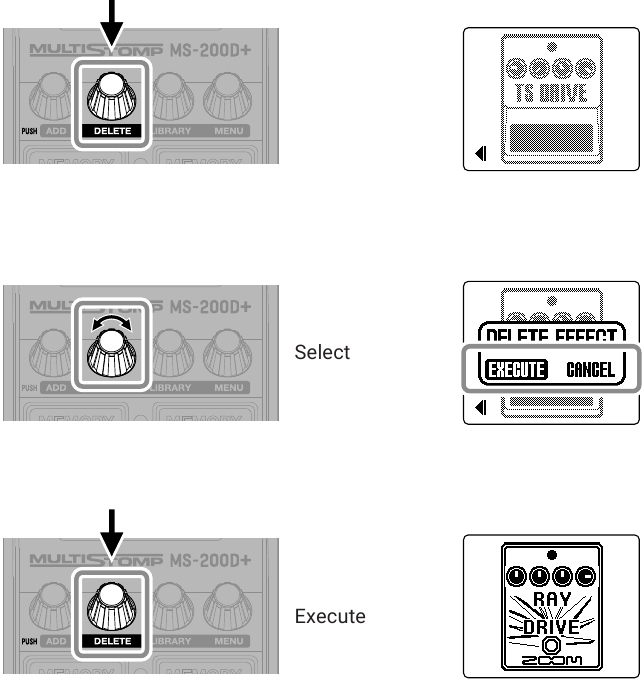

Eliminación de efectos

Conmutación de memorias de patch

Las memorias de patch almacenan los estados de activación/desactivación de los efectos y los valores de ajuste de los parámetros. Los efectos del MS-200D+ se guardan y se recuperan en unidades de memorias de patch. Se pueden utilizar hasta 2 efectos en una sola memoria de patch.

Utilice estas para conmutar las memorias de patch, lo que permite la interpretación con varios tonos.

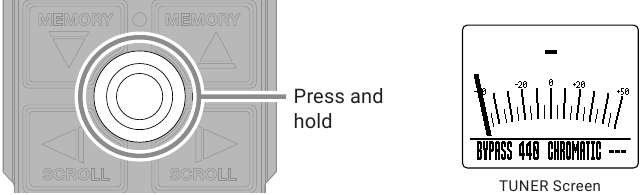

Uso del afinador

El afinador no se puede utilizar cuando el efecto seleccionado tiene asignada una función especial, por ejemplo, los efectos que están activados solo mientras se pulsa el pedal.

• Toque una cuerda al aire y ajuste su tono para afinarla.
• Se mostrará el nombre de la nota más cercana y la desafinación del tono.

• aparecerá cuando el tono esté afinado.


Utilice para cambiar los ajustes del afinador.

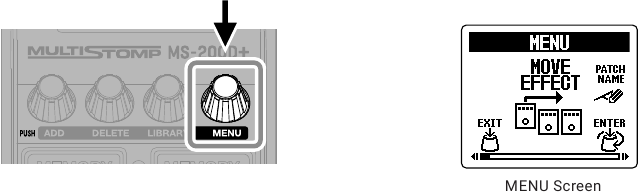

Uso del MENÚ

	Cambie el orden de los efectos.		Active/desactive la función de preselección.
	Cambie el nombre de la memoria de patch.		El sonido de salida en la pantalla LIBRARY (BIBLIOTECA) (al cambiar los efectos) se puede ajustar para que sea solo el efecto seleccionado o toda la memoria de patch.
	Cambie el enrutamiento de los efectos.		Ajuste el tipo de pilas.
	Ajuste la función del pedal.		Ajuste el brillo de la luz de fondo.
	Esto restaura una memoria de patch modificada al estado en el que se encontraba inmediatamente después de la selección o a su configuración predeterminada de fábrica.		Ajuste el contraste de la pantalla.
	Copie una memoria de patch y guárdela en una ubicación diferente.		Active/desactive el modo ECO.
	Cree una nueva memoria de patch.		Restaure la configuración predeterminada de fábrica.
	Elimine una memoria de patch.		Compruebe las versiones del firmware.
	Ajuste el volumen general.		Utilice un smartphone para escanear un código 2D y acceder a documentos detallados relacionados con el producto.
	Active/desactive la función de guardado automático.

Consulte el Manual de Operaciones para obtener información detallada sobre todas las funciones.

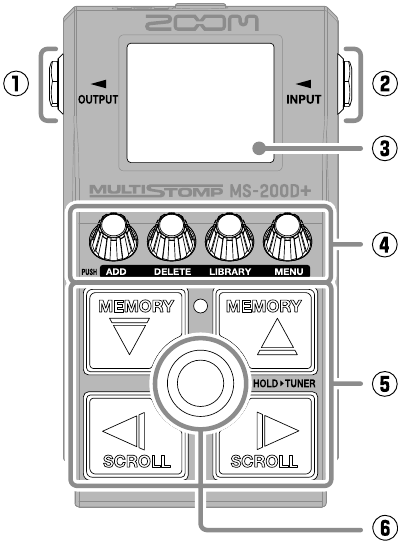

Funciones de las piezas

Parte superior

1. Jacks de salida
   Conecte aquí un amplificador de guitarra u otro efecto.
2. Jack de entrada
   Conecte aquí una guitarra.
3. Pantalla
   Aquí se muestra la memoria de patch seleccionada y sus efectos, junto con los valores de ajuste de sus parámetros, y otra información.
4. Mandos de parámetros
   Utilícelos para ajustar los parámetros de los efectos y realizar varios ajustes.
5. Botones de dirección
   Utilícelos para seleccionar memorias de patch y efectos, por ejemplo.
   Se pueden accionar con el pie.
6. Pedal
   Esto activa/desactiva el efecto.
   Manténgalo pulsado para cambiar al afinador.

Parte inferior

1. Tapa de la pila
   Ábrala al instalar o extraer las pilas AA.

Parte trasera

1. Conector del adaptador de CA DC 9V
   Conecte aquí el adaptador de CA específico (ZOOM AD-16).
2. Puerto USB (Type-C)
   Utilícelo para conectarse a un ordenador o a un dispositivo iOS/iPadOS. Esto admite el funcionamiento con alimentación por bus USB.

Resolución de problemas

La unidad no se enciende

• Compruebe las conexiones.
• Si utiliza pilas, conecte un cable al jack INPUT (ENTRADA).

No hay sonido o la salida es muy baja

• Compruebe las conexiones.
• Ajuste los niveles de los efectos.
• Ajuste el volumen de salida.
• Confirme que el ajuste de salida del afinador no es "MUTE" (SILENCIO).

Hay mucho ruido

• Confirme que no hay nada malo en el cable del instrumento.
• Utilice un adaptador de CA original (ZOOM AD-16).

No se puede seleccionar un efecto

• "MAX EFFECTS. DELETE ONE." (MÁX. EFECTOS. ELIMINE UNO.) aparecerá en la pantalla al intentar añadir un efecto que supere el límite máximo de combinación. Elimine un efecto antes de añadir otro.

ZOOM CORPORATION
4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan
zoomcorp.com
