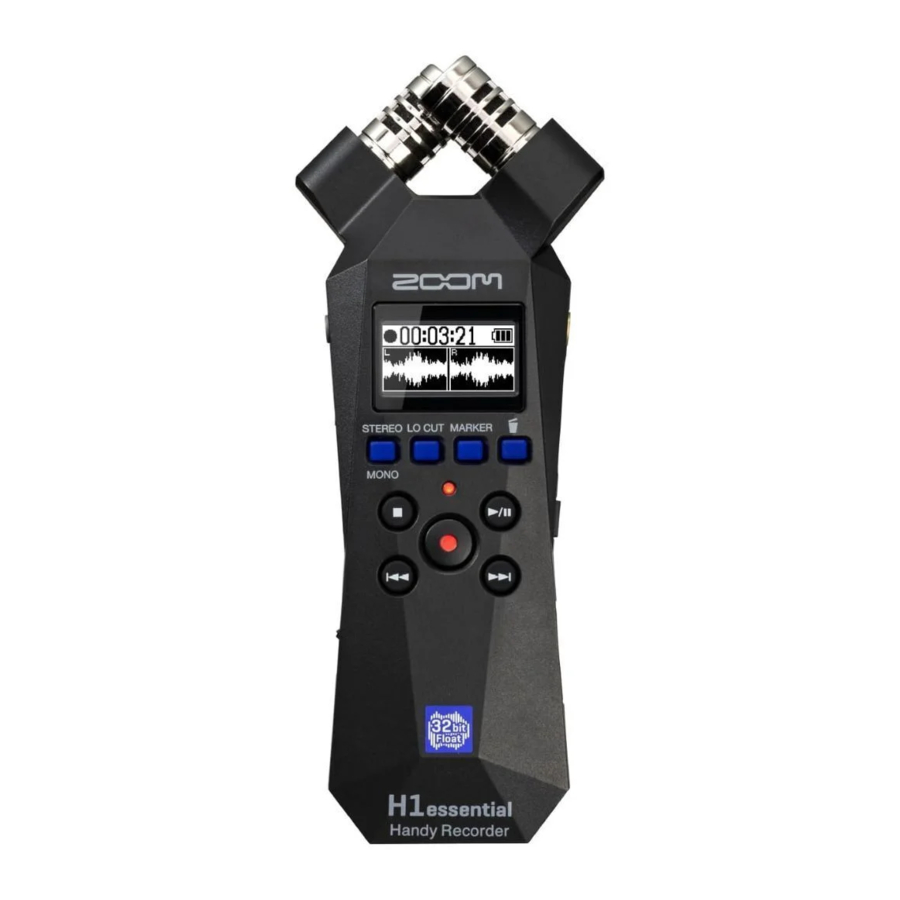

Manual del ZOOM H1essential

Inserción de tarjetas microSD

Soportes de grabación compatibles:
microSDHC: 4 GB – 32 GB
microSDXC: 64 GB – 1 TB
Recomendamos el uso de tarjetas microSD que hayan sido probadas para funcionar con este producto. Consulte el sitio web de ZOOM (zoomcorp.com) para obtener información sobre las tarjetas microSD que se ha confirmado que funcionan con esta unidad.

• Apague siempre la alimentación antes de insertar o extraer una tarjeta microSD.
• Para extraer una tarjeta microSD, empújela más adentro de la ranura y, a continuación, tire de ella hacia fuera.

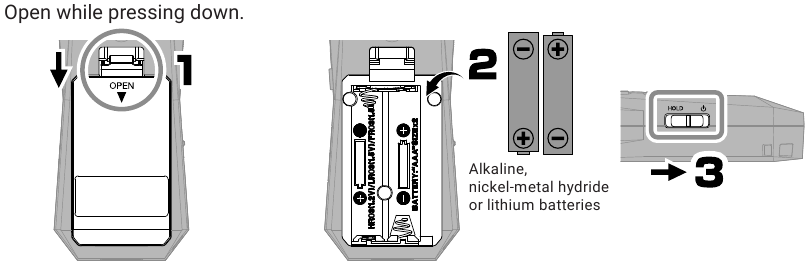

Encendido

La alimentación también se puede suministrar a través del puerto USB (Type-C) conectando una batería portátil disponible en el mercado o un adaptador de CA específico (AD-17).

Realización de ajustes al encenderlo por primera vez

Ajuste de accesibilidad

Use para seleccionar un ajuste y para confirmar.

Se incluye una función que puede activar la guía de audio y los pitidos para ayudar a las personas con problemas de visión.

Ajuste de idioma

Use para seleccionar el idioma y para confirmar.

Ajuste de formato de fecha

El año, el mes y el día se utilizarán en el nombre del archivo de grabación en el orden establecido aquí.

Ajustes de fecha y hora

1. Seleccione un elemento de ajuste y pulse para confirmar.

2. Cambie el valor y pulse para confirmar.

3. Después de ajustar todos los elementos, seleccione "OK" y pulse para completar el ajuste de la fecha y la hora.


Ajuste del tipo de batería

Ajuste correctamente el tipo de batería utilizada para que la cantidad de carga restante de la batería se pueda mostrar con precisión.

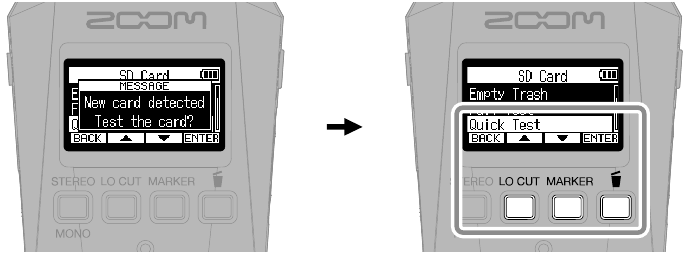

Recomendamos ejecutar pruebas de tarjeta SD en tarjetas microSD después de comprarlas nuevas o usarlas con un dispositivo diferente.

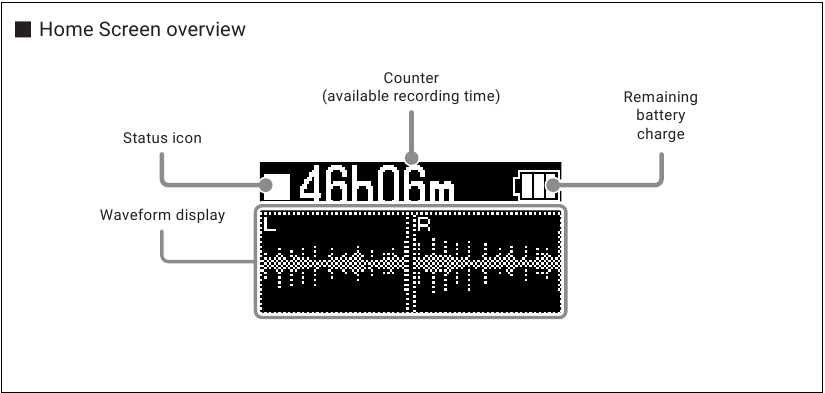

Una vez completado el ajuste, se abrirá la pantalla de inicio.

Preparación para grabar

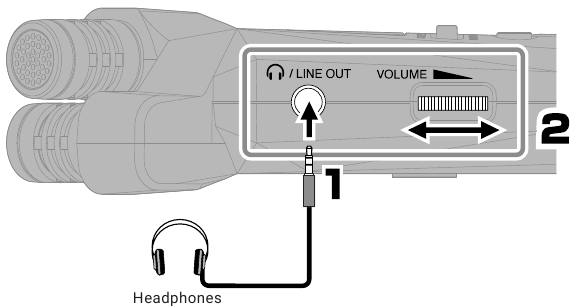

• Conexión de auriculares y ajuste del volumen

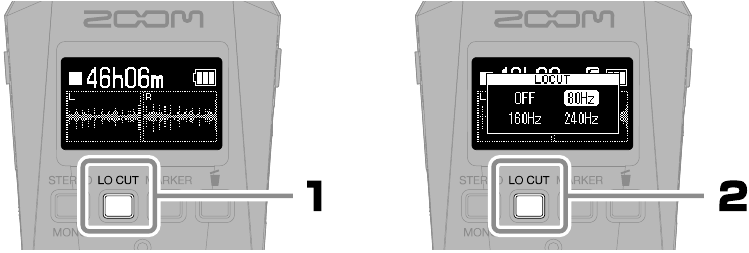

• Reducción del ruido del viento y de los chasquidos vocales

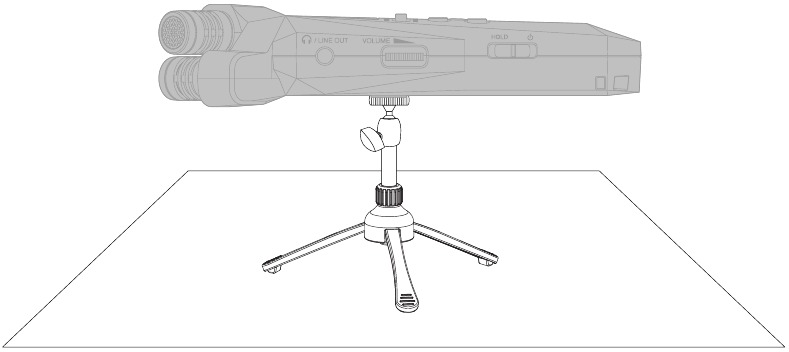

• Consejo para mejorar la calidad del sonido de la grabación
  Si el H1essential se coloca directamente sobre una mesa, el sonido reflejado puede interferir con la grabación y reducir la claridad. Recomendamos usar un trípode, por ejemplo, para distanciarlo de la mesa. Colocar un pañuelo, por ejemplo, también puede ser eficaz para reducir el sonido reflejado en una mesa.

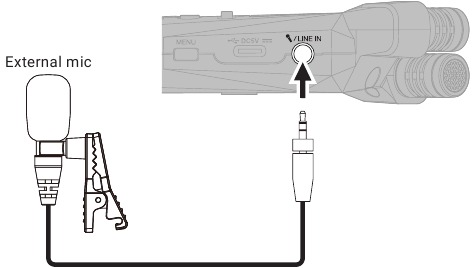

• Uso de micrófonos externos
  También se puede conectar un micrófono externo o un dispositivo de nivel de línea a la toma MIC/LINE IN y grabarlos. Esto también puede proporcionar alimentación "plug-in" a los micrófonos que la utilicen.

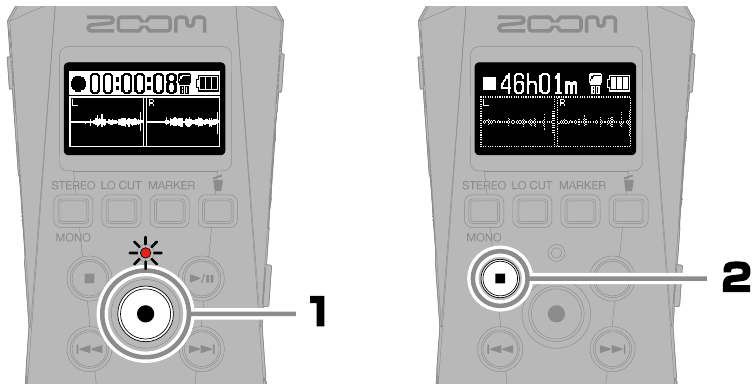

Grabación

1. El indicador se iluminará en rojo y comenzará la grabación.
2. Esto finaliza la grabación.

Deslice hacia HOLD al grabar para evitar un funcionamiento incorrecto.

• Operaciones durante la grabación


	Esto añade un marcador para la localización durante la reproducción.
	Esto detiene la grabación y mueve el archivo a la papelera.
	Esto inicia y pausa la grabación.

Reproducción de grabaciones

• Operaciones durante la reproducción

	La normalización, la exportación y la reproducción repetida A-B, por ejemplo, son posibles.
	Utilícelos para mover la posición de reproducción del archivo hacia atrás/adelante.
	Esto mueve el archivo a la papelera.
	Esto detiene la reproducción.

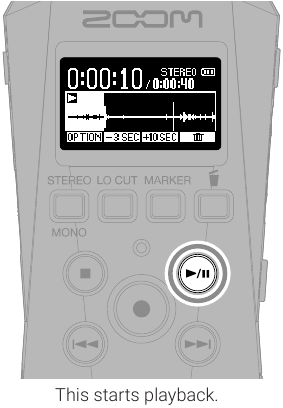

	Esto inicia y pausa la reproducción.
	Utilícelos para seleccionar el archivo anterior/siguiente. Estos se moverán entre las posiciones de marca si hay marcas. Mantenga pulsado para buscar hacia atrás/adelante.

Acceso a la ayuda en línea

Seleccione Help (Ayuda) en el menú Menu (Menú) para mostrar un código 2D.

Escanee con un smartphone para acceder a documentos detallados sobre el producto.
zoomcorp.com/help/h1essential

Funciones de las piezas

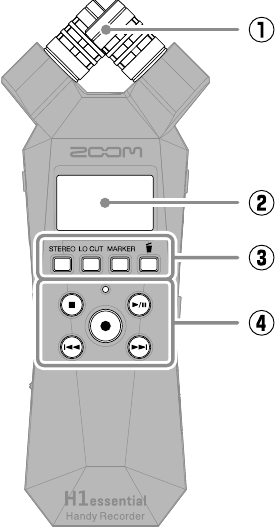

Parte superior

1. Micrófono XY incorporado
   Este micrófono estéreo tiene dos micrófonos direccionales cruzados. Este micrófono puede grabar sonido tridimensional con profundidad y amplitud naturales.
2. Pantalla
   Esto muestra varios tipos de información.
3. Botones de operación
   Cuando la pantalla de inicio está abierta, utilícelos para realizar ajustes de formato de archivo y de corte bajo, añadir marcadores a los archivos de grabación y mover archivos a la papelera.
   Cuando la pantalla de inicio no está abierta, estos tienen funciones que se muestran con iconos en la parte inferior de la pantalla.
4. Botones de transporte
   Botón STOP (Parar): Detiene la grabación o la reproducción.
   Botón PLAY/PAUSE (Reproducir/Pausar): Inicia/pausa la reproducción de los archivos grabados.
   Botón REC (Grabar)/Indicador: Inicia la grabación. El indicador se ilumina durante la grabación.
   Botón REW (Rebobinar): Salta al archivo anterior. Mantenga pulsado para buscar hacia atrás.
   Botón FF (Avance rápido): Salta al archivo siguiente. Mantenga pulsado para buscar hacia adelante.

Lado izquierdo

1. Toma PHONE/LINE OUT (TELÉFONO/SALIDA DE LÍNEA)
   Esto emite sonido a los auriculares o a un dispositivo conectado.
2. Dial VOLUME (VOLUMEN)
   Utilícelo para ajustar la salida de volumen del altavoz y los auriculares
3. Interruptor POWER/HOLD (ENCENDIDO/MANTENER)
   Utilícelo para encender/apagar la alimentación y para desactivar el funcionamiento de los botones.

Lado derecho

1. Ranura para tarjetas microSD
   Inserte aquí una tarjeta microSD.
2. Botón MENU (MENÚ)
   Pulse este botón para abrir la pantalla Menu (Menú).
3. Puerto USB (Type-C)
   Conecte esto a un ordenador, smartphone o tableta para utilizar las funciones de transferencia de archivos y de micrófono USB.
   Esto admite el funcionamiento con alimentación de bus USB.
   Utilice un cable USB que admita la transferencia de datos.
4. Toma MIC/LINE IN (MIC/ENTRADA DE LÍNEA)
   Si se conecta un micrófono externo aquí, se puede utilizar para grabar en lugar del micrófono XY. Esto también puede proporcionar alimentación "plug-in" a los micrófonos que la requieran.

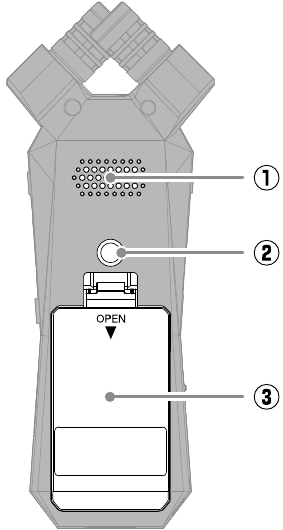

Parte inferior

1. Altavoz
   El sonido se emite aquí durante la reproducción de archivos.
2. Roscas de montaje del trípode
   Utilícelas al conectar un trípode.
3. Tapa de la batería
   Ábrala al instalar y extraer las pilas AAA.

Resolución de problemas

No se emite sonido o el volumen es muy bajo

• Compruebe las conexiones de los auriculares y LINE OUT (SALIDA DE LÍNEA).
• Confirme que el volumen de los auriculares y el nivel de salida de línea no sean demasiado bajos.
• Compruebe la orientación del micrófono o los ajustes de volumen del equipo conectado.

El sonido monitorizado está distorsionado

• Use para ajustar el volumen.

Aparece MIC INPUT OVERLOAD (SOBRECARGA DE ENTRADA DE MICRÓFONO)

El sonido de entrada es demasiado alto. Aumente la distancia entre el micrófono y la fuente de sonido. El viento también puede provocar la entrada de ruidos fuertes. Recomendamos utilizar el ajuste Lo Cut (Corte bajo) para reducir el ruido si se sopla aire directamente a un micrófono, por ejemplo, al grabar en exteriores o cuando un micrófono está cerca de la boca de un altavoz.

No es posible grabar

• Confirme que la tarjeta microSD tiene espacio libre.
• Confirme que la tarjeta microSD está cargada correctamente en la ranura para tarjetas.

El sonido grabado se interrumpe

• Pruebe la tarjeta microSD.
  Consulte el manual de instrucciones para obtener más información.
• Utilice el H1essential para formatear la tarjeta microSD.
• Recomendamos el uso de tarjetas microSD que hayan sido probadas para funcionar con este producto. Consulte el sitio web de ZOOM (zoomcorp.com) para obtener información sobre las tarjetas microSD que se ha confirmado que funcionan con esta unidad.

El ordenador no lo reconoce cuando está conectado

• Utilice un cable USB que admita la transferencia de datos.

La fecha y la hora se restablecen con frecuencia

• Si la alimentación no es suministrada por un adaptador de CA o baterías durante mucho tiempo, los ajustes de fecha y hora se restablecerán.
  Si la pantalla Set Date/Time (Ajustar fecha/hora) aparece durante el inicio, ajústelos de nuevo.

No es posible realizar la operación

• Confirme que no está ajustado en HOLD (MANTENER).
