Manual del ZOOM H6essential

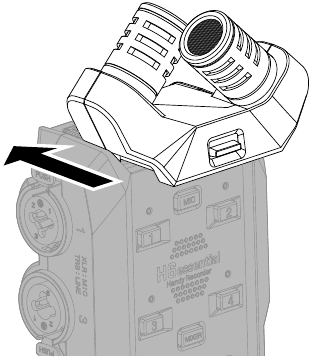

Colocación de la cápsula de micrófono XY (XYH-6e)

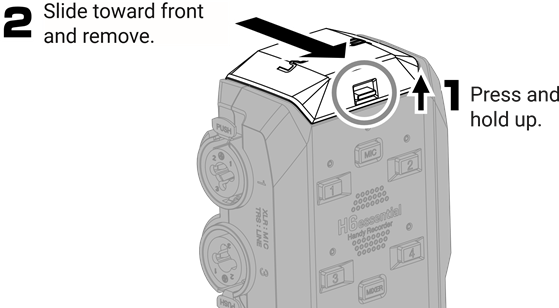

Retirar la cubierta del conector de la cápsula de micrófono

Colocación de la cápsula de micrófono XY (XYH-6e)

Coloque la pieza deslizándola hasta que haga clic.

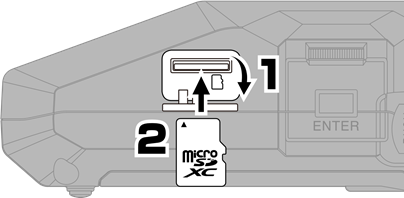

Introducción de tarjetas microSD

Medios de grabación compatibles:
microSDHC: 4 GB – 32 GB
microSDXC: 64 GB – 1 TB

Recomendamos el uso de tarjetas microSD que hayan sido probadas para funcionar con este producto. Consulte el sitio web de ZOOM (zoomcorp.com) para obtener información sobre las tarjetas microSD que han sido probadas para funcionar con esta unidad.

• Siempre apague la alimentación antes de insertar o retirar una tarjeta microSD.
• Para extraer una tarjeta microSD, empújela hacia dentro de la ranura y, a continuación, tire de ella para sacarla.

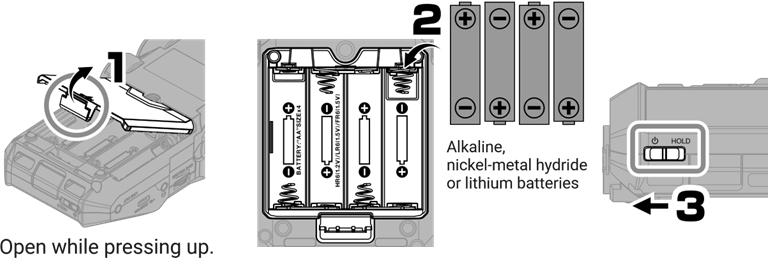

Encendido

La alimentación también puede suministrarse a través del puerto USB (Type-C) conectando una batería portátil disponible en el mercado o un adaptador de CA específico (AD-17).

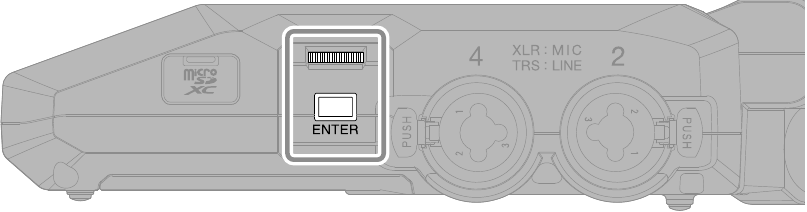

Realización de ajustes al encenderlo por primera vez

Use (seleccionar) y (confirmar/ejecutar) según la pantalla.

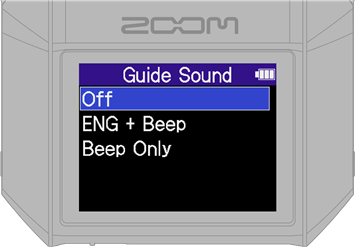

Ajuste de accesibilidad

Se incluye una función que puede activar la guía de audio y los pitidos para facilitar el uso a personas con problemas de visión.

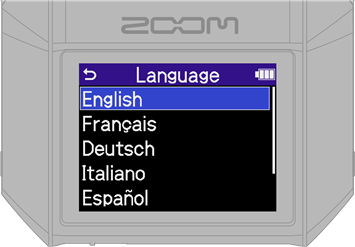

Ajuste de idioma

Pulse para volver a la pantalla anterior.

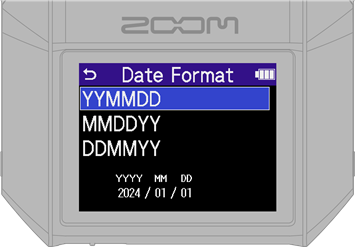

Ajuste del formato de fecha

El año, el mes y el día se utilizarán en los nombres de los archivos de grabación en el orden establecido aquí.

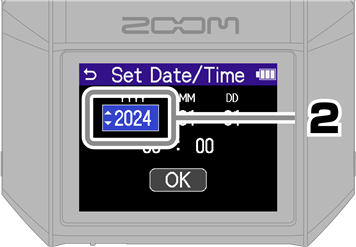

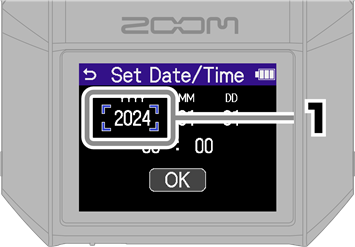

Ajustes de fecha y hora

• Seleccione un elemento de ajuste y confirme.

• Cambie el valor y confirme.

• Después de ajustar todos los elementos, seleccione "OK" (OK) para completar el ajuste de la fecha y la hora.

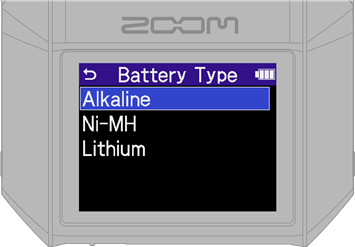

Ajuste del tipo de batería

Recomendamos realizar pruebas de tarjeta SD en tarjetas microSD después de comprarlas nuevas o usarlas con un dispositivo diferente.

Una vez completada la configuración, se abrirá la pantalla de inicio.

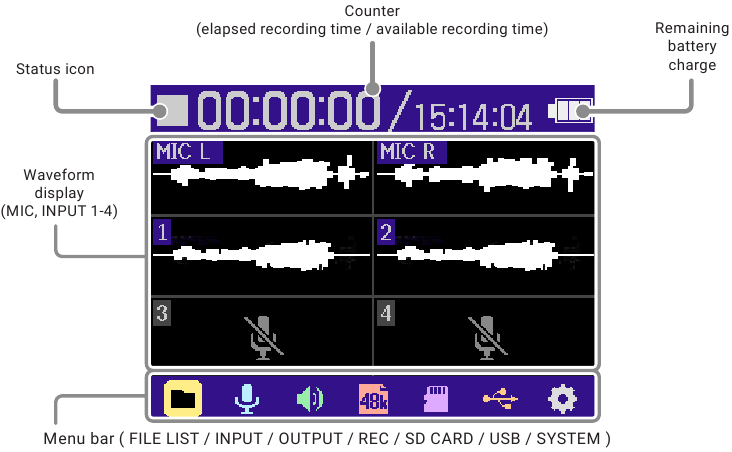

Visión general de la pantalla de inicio

Preparación para grabar con el micrófono XY

Activación de pistas

El indicador se iluminará en rojo, mostrando que está listo para grabar.

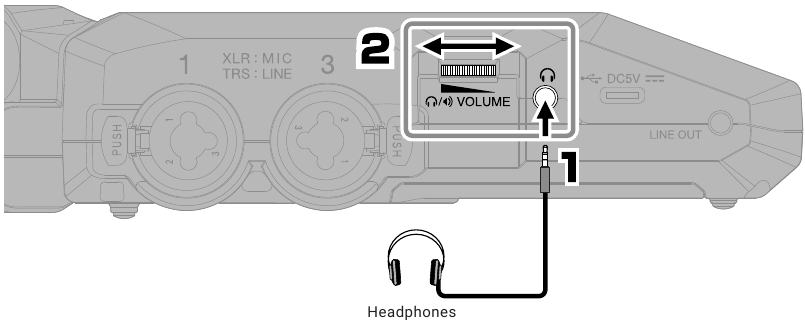

Conexión de auriculares y ajuste del volumen

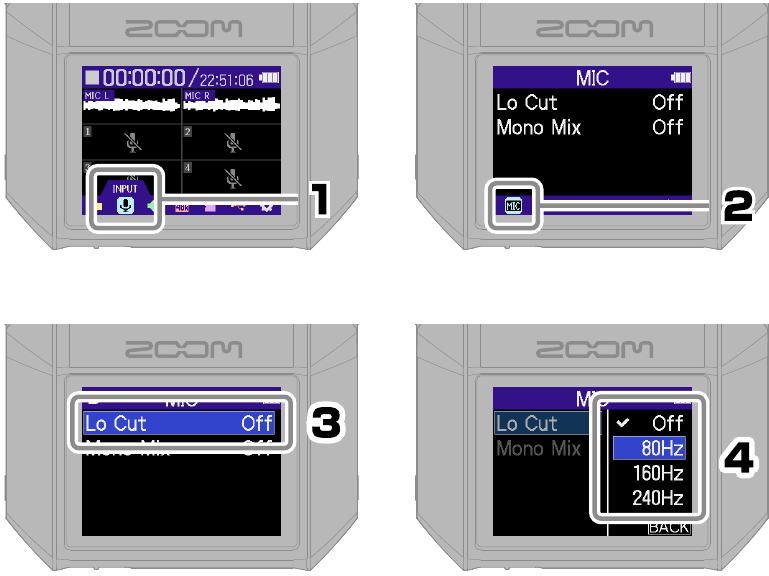

Reducción del ruido del viento y de los chasquidos vocales

puede pulsarse para volver rápidamente a la pantalla de inicio (desde la mayoría de las pantallas).

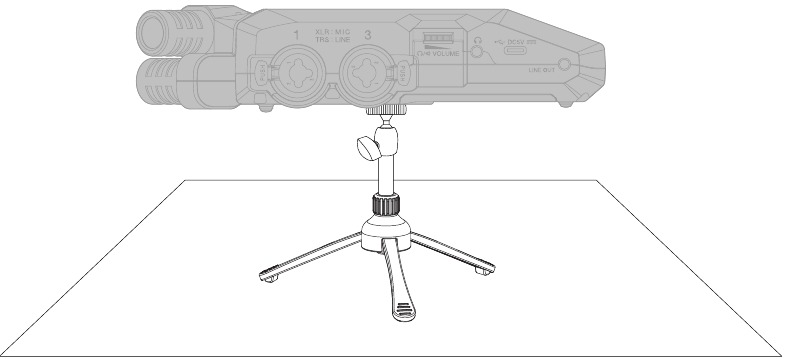

Consejo para mejorar la calidad del sonido de la grabación

Si el H6essential se coloca directamente sobre una mesa, el sonido reflejado puede interferir con la grabación y reducir la claridad. Recomendamos utilizar un trípode, por ejemplo, para alejarlo de la mesa. Colocar un pañuelo, por ejemplo, también puede ser eficaz para reducir el sonido reflejado en una mesa.

Preparación para grabar con las entradas 1–4

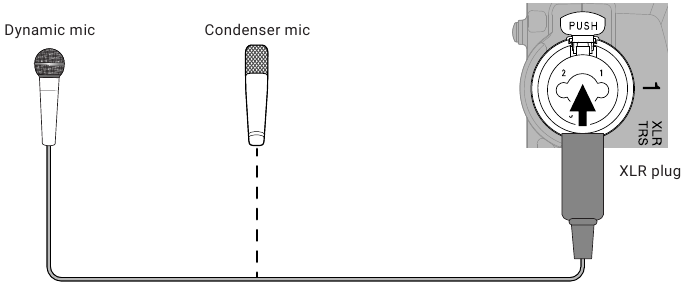

Conexión de micrófonos dinámicos/de condensador

Active la alimentación fantasma para las entradas que tengan micrófonos de condensador conectados.

Cuando desconecte un conector XLR, tire de él mientras pulsa en el conector.

Conexión de micrófonos inalámbricos

Si el conector de salida del receptor es mini estéreo, utilice un adaptador para la conversión XLR.

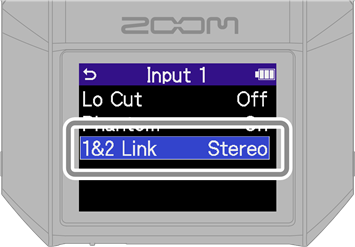

Conexión de mezcladores y otros equipos de nivel de línea

Utilice un cable o adaptador para que se utilice un conector TRS para conectar al H6essential.

Cuando se enlazan estéreo, las pistas se graban como un archivo estéreo con la pista impar en L y la pista par en R.

Ajuste de la mezcla de monitorización

Seleccione una pista y confirme.

Ajuste el balance de monitorización y confirme.
Pulse para volver a la pantalla de inicio.

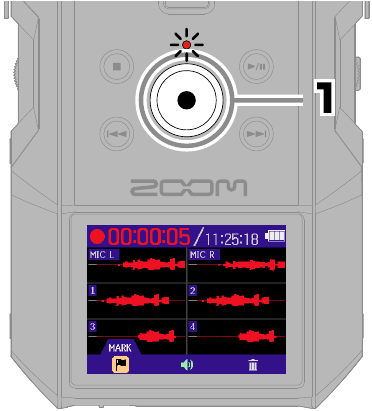

Grabación

1. El indicador se iluminará en rojo y comenzará la grabación.

2. Esto finaliza la grabación.


Deslice hacia HOLD al grabar para evitar un funcionamiento incorrecto.

Uso de la pantalla de grabación

MARK	Esto añade un marcador para realizar indicaciones durante la reproducción.
OUTPUT	Úselo para establecer el nivel de salida de línea.
TRASH	Esto detiene la grabación y mueve el archivo a la papelera.

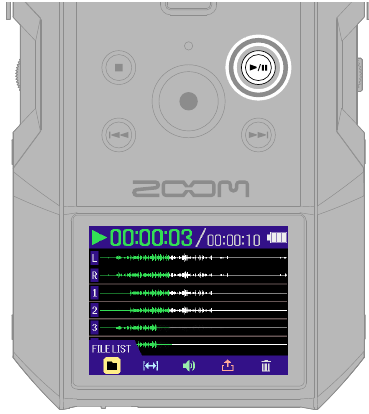

Reproducción de grabaciones

Esto inicia la reproducción.

Uso de la pantalla de reproducción

FILE LIST	Esto abre la pantalla FILE LIST.
AB REPEAT	Úselo para la reproducción repetida de un rango especificado (A–B).
OUTPUT	Úselo para establecer el nivel de salida de línea. Úselo también para normalizar el audio y establecer la velocidad de reproducción.
EXPORT	Úselo para convertir y exportar archivos.
TRASH	Esto mueve el archivo a la papelera.

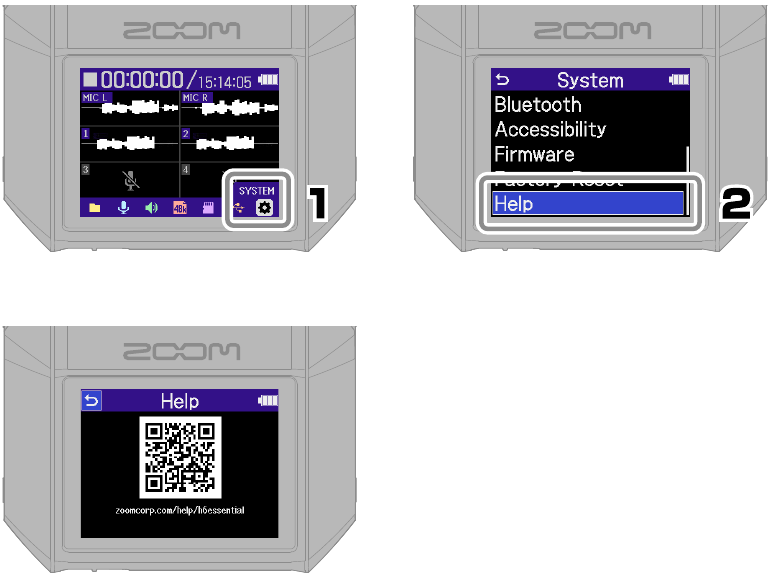

Acceso a la ayuda en línea (código 2D)

Seleccione Help (Ayuda) en el menú SYSTEM para mostrar un código 2D.
Escanee con un smartphone para acceder a documentos detallados sobre el producto.

zoomcorp.com/help/h6essential

Funciones de las piezas

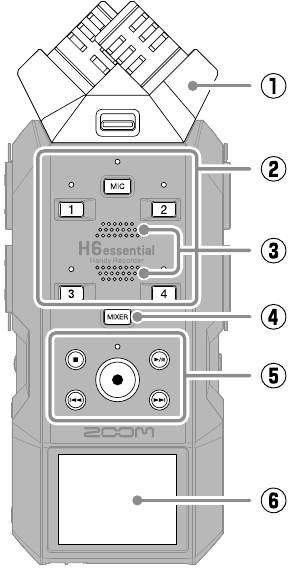

Parte superior

Cápsula de micrófono (micrófono XY)
Este micrófono estéreo tiene dos micrófonos direccionales cruzados. Este micrófono puede grabar sonido tridimensional con profundidad y anchura naturales.

Track buttons/Status indicator (Botones de pista/Indicador de estado)
Pulse un botón de pista, encendiendo su indicador de estado en rojo, para habilitar esa pista para la grabación.

Altavoz
El sonido se emite aquí durante la reproducción de archivos.

MIXER button (Botón MEZCLADOR)
Esto abre la pantalla Mixer (Mezclador).

Transport buttons (Botones de transporte)
STOP button (Botón STOP): Esto detiene la grabación o la reproducción.
PLAY/PAUSE button (Botón REPRODUCIR/PAUSA): Esto inicia/pausa la reproducción de los archivos grabados.
REC button/Indicator (Botón/Indicador REC): Esto inicia la grabación. El indicador se ilumina durante la grabación.
REW button (Botón REW): Esto salta al archivo anterior. Mantenga pulsado para buscar hacia atrás.
FF button (Botón FF): Esto salta al siguiente archivo. Mantenga pulsado para buscar hacia adelante.

Pantalla
Esto muestra varios tipos de información.

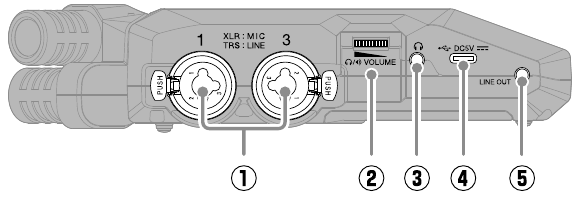

Lado izquierdo

INPUT 1, INPUT 3 jacks (Conectores INPUT 1, INPUT 3)
Conecte micrófonos e instrumentos a estos. Estos admiten enchufes XLR y de teléfono de 1/4 de pulgada (TRS).

VOLUME dial (Dial VOLUME)
Úselo para ajustar la salida de volumen del altavoz y los auriculares.

Headphone jack (Conector de auriculares)
Esto puede emitir sonido a los auriculares.

USB port (Type-C) (Puerto USB [Tipo-C])
Conéctelo a un ordenador, smartphone o tableta para utilizar las funciones de transferencia de archivos e interfaz de audio.
Esto admite el funcionamiento con alimentación por bus USB.
Utilice un cable USB que admita la transferencia de datos.

LINE OUT jack (Conector LINE OUT)
Esto emite sonido a un dispositivo conectado.

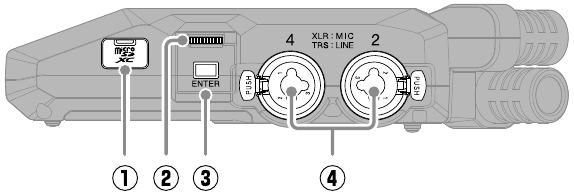

Lado derecho

Ranura para tarjeta microSD
Inserte una tarjeta microSD aquí.

Select dial (Dial Select)
Úselo para seleccionar elementos del menú.

ENTER button (Botón ENTER)
Pulse esto para confirmar los elementos del menú.

INPUT 2, INPUT 4 jacks (Conectores INPUT 2, INPUT 4)
Conecte micrófonos e instrumentos a estos. Estos admiten enchufes XLR y de teléfono de 1/4 de pulgada (TRS).

Extremo frontal

POWER/HOLD switch (Interruptor POWER/HOLD)
Úselo para encender/apagar la alimentación y para desactivar el funcionamiento de los botones.

REMOTE connector (Conector REMOTE)
Conecte un ZOOM BTA-1 u otro adaptador dedicado aquí.
Esto permite el uso de la aplicación para smartphone/tableta H6essential Control para operar el H6essential de forma inalámbrica.

Parte inferior

Roscas de montaje del trípode
Úselas al conectar un trípode.

Tapa de la batería
Ábrala al instalar y quitar las pilas AA.

Resolución de problemas

No hay salida de sonido o el volumen es muy bajo

• Compruebe las conexiones de los auriculares y LINE OUT.
• Confirme que el volumen de los auriculares y el nivel de salida de línea no sean demasiado bajos.
• Compruebe la orientación del micro o los ajustes de volumen del equipo conectado.
• Compruebe la configuración de la mesa de mezclas.

El sonido monitorizado está distorsionado

• Use para ajustar el volumen.

Aparece "¡SOBRECARGA DE ENTRADA DE MIC!" o "¡SOBRECARGA DE ENTRADA 1 (2/3/4)!"

• El sonido de entrada es demasiado alto. Aumente la distancia entre el micro y la fuente de sonido.
• El viento también puede provocar la entrada de ruidos fuertes. Recomendamos usar el ajuste Lo Cut para reducir el ruido si el aire incide directamente en un micro, por ejemplo, al grabar en exteriores o cuando un micro está cerca de la boca de un altavoz.

No es posible grabar

• Confirme que la tarjeta microSD tiene espacio libre.
• Confirme que una tarjeta microSD esté cargada correctamente en la ranura para tarjetas.

El sonido grabado se entrecorta

• Pruebe la tarjeta microSD. Consulte el manual de operaciones para obtener más información.
• Use el H6essential para formatear la tarjeta microSD.
• Recomendamos usar tarjetas microSD que se haya confirmado que funcionan con este producto. Consulte el sitio web de ZOOM (zoomcorp.com) para obtener información sobre las tarjetas microSD que se ha confirmado que funcionan con esta unidad.

El ordenador no lo reconoce cuando está conectado

• Use un cable USB que admita la transferencia de datos.

La fecha y la hora se restablecen con frecuencia

• Si un adaptador de CA o las pilas no suministran alimentación durante mucho tiempo, la configuración de fecha y hora se restablecerá.
  Si aparece la pantalla Set Date/Time (Ajustar fecha/hora) durante el inicio, configúrelas de nuevo.

No es posible el funcionamiento

• Confirme que no esté configurado en HOLD (mantener).
