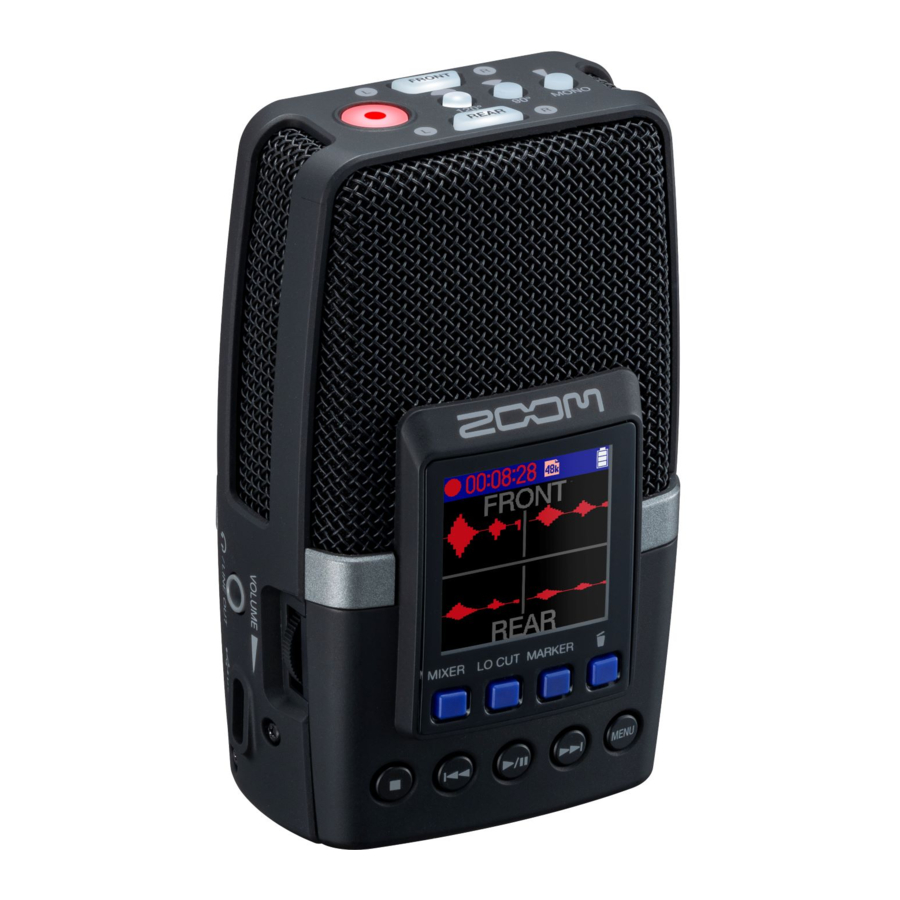

Manual del ZOOM H2essential

Inserción de tarjetas microSD

Medios de grabación compatibles:
Tarjetas de memoria microSDHC
Tarjetas de memoria microSDXC

Recomendamos utilizar tarjetas microSD que hayan sido verificadas para funcionar con este producto. Consulte el sitio web de ZOOM (zoomcorp.com/help/h2essential) para obtener información sobre las tarjetas microSD que han sido verificadas para funcionar con esta unidad.

• Apague siempre la alimentación antes de insertar o extraer una tarjeta microSD.
• Para extraer una tarjeta microSD, empújela más adentro de la ranura y, a continuación, tire de ella.
  Tenga cuidado de no dejar que la tarjeta microSD salga despedida.

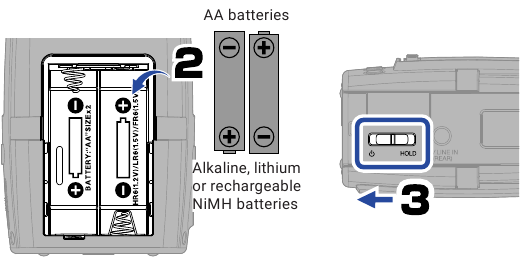

Encendido

Pulse y deslice hacia abajo para abrir

Cuando utilice pilas, siga estas precauciones para evitar fugas.

• No utilice pilas si sus cubiertas se están desprendiendo o su exterior está dañado.

• No mezcle pilas de distintos tipos o fabricadas por diferentes fabricantes.

• No utilice pilas nuevas y viejas juntas.

• Extraiga las pilas gastadas lo antes posible.
  Extraiga las pilas cuando no las vaya a utilizar durante mucho tiempo.

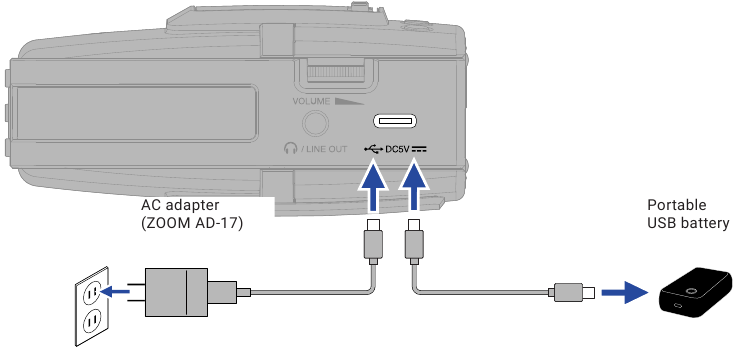

También se puede utilizar un adaptador de CA específico (ZOOM AD-17) o una batería USB portátil disponible en el mercado.

Realización de ajustes al encenderlo por primera vez

Ajuste de accesibilidad

Utilice para seleccionar un elemento de ajuste y pulse para confirmar.

Se incluye una función que permite configurar la guía de audio y los pitidos para ayudar a los usuarios con problemas de visión.

Ajuste de idioma

Utilice para seleccionar el idioma y pulse para confirmar.

Ajuste del formato de fecha

El año, el mes y el día se utilizarán en los nombres de los archivos de grabación en el orden establecido aquí.

Ajustes de fecha y hora

1. Seleccione un elemento de ajuste y pulse para confirmar.

2. Cambie el valor y pulse para confirmar.

3. Después de ajustar todos los elementos, seleccione "OK" y pulse para completar el ajuste de la fecha y la hora.

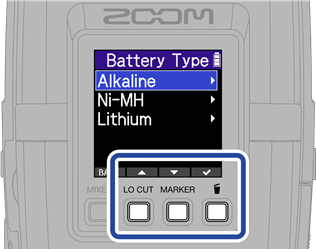

Ajuste del tipo de batería

Ajuste correctamente el tipo de batería utilizado para que la cantidad de carga restante de la batería se pueda mostrar con precisión.

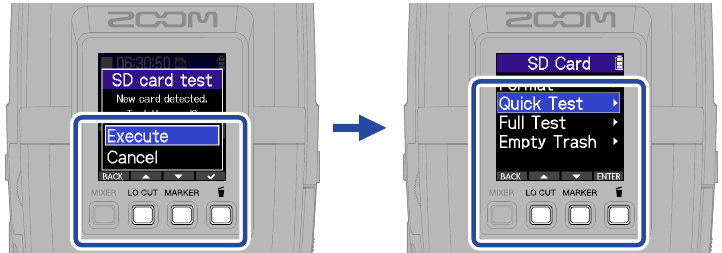

Recomendamos ejecutar pruebas de tarjetas SD en tarjetas microSD después de comprarlas nuevas o utilizarlas con un dispositivo diferente.

Una prueba rápida puede comprobar el rendimiento de una tarjeta microSD en poco tiempo (unos 30 segundos), independientemente de su capacidad. Una prueba completa comprobará toda la tarjeta microSD, por lo que el tiempo necesario dependerá de su capacidad (unas 15 horas para 64 GB).

Una vez completado el ajuste, se abrirá la pantalla de inicio.

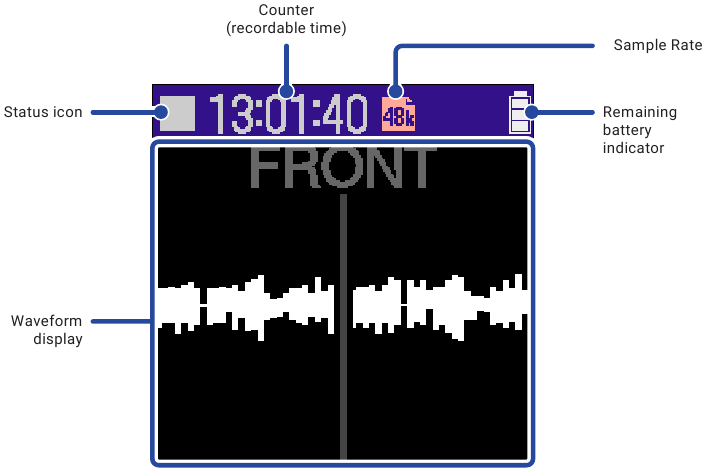

Visión general de la pantalla de inicio

Mantenga pulsado cuando la pantalla de inicio esté abierta para activar/desactivar inmediatamente el sonido de guía.
Se puede pulsar el botón cuando la pantalla de menú o la pantalla de reproducción están abiertas en la mayoría de los estados para volver rápidamente a la pantalla de inicio.

Preparación para grabar

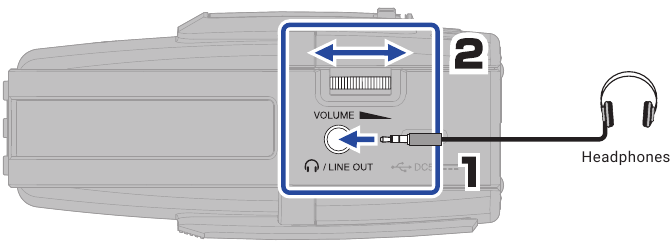

Conexión de auriculares y ajuste del volumen

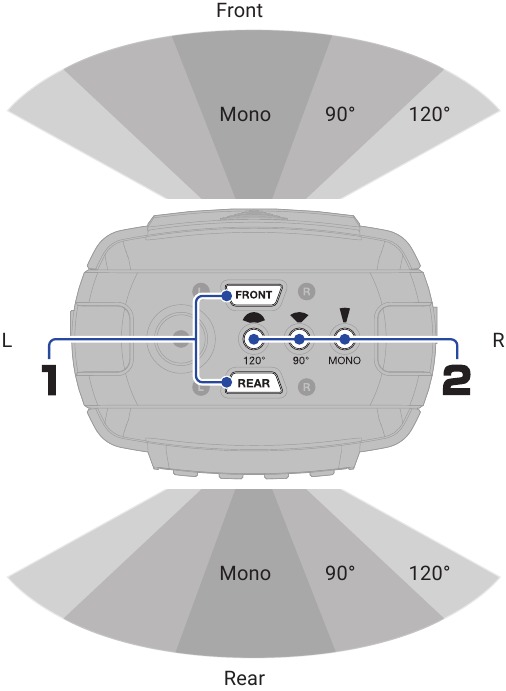

Ajuste de la orientación de la grabación y del patrón de captación del micro

Después de utilizar y para ajustar la orientación de la grabación, utilice para ajustar el patrón de captación del micro.

Conexión de micrófonos que requieren alimentación "plug-in"

La toma MIC/LINE IN (REAR) se puede utilizar para grabar.

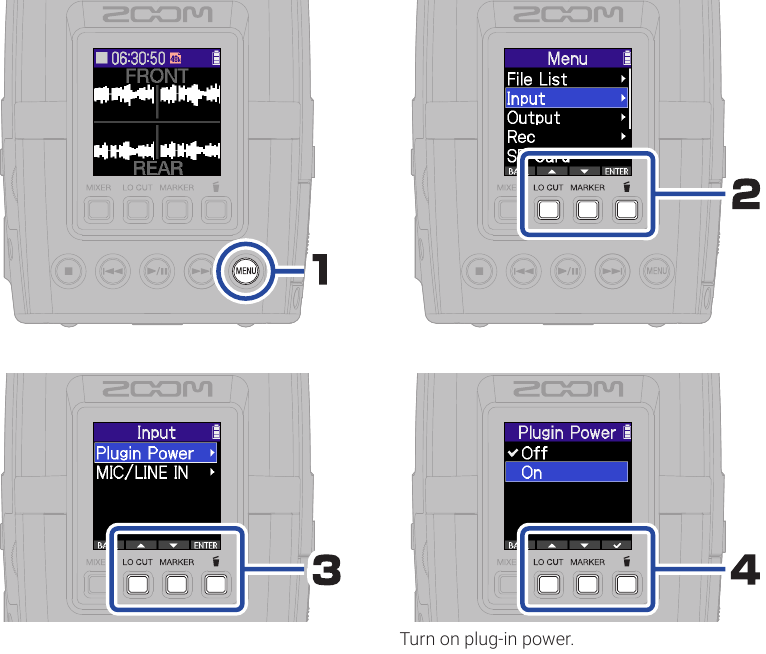

• Ajuste de la alimentación "plug-in"

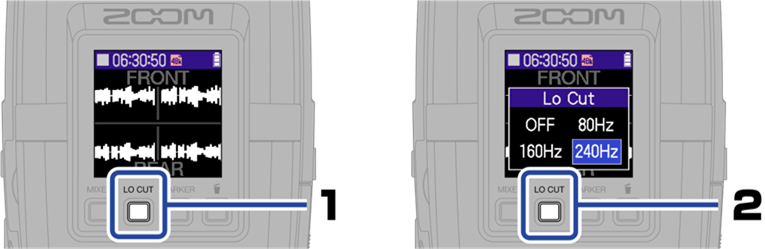

Reducción del ruido del viento y de los chasquidos vocales

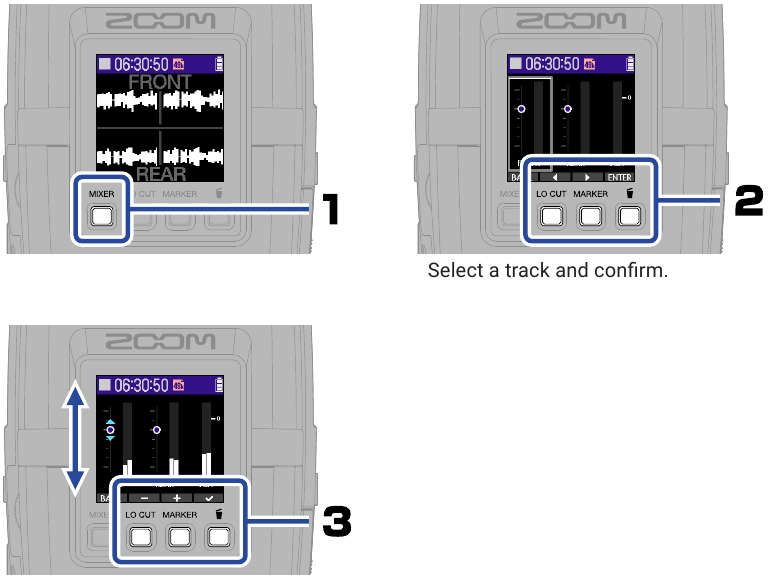

Ajuste de la mezcla de monitorización

Ajuste el balance de la monitorización y confirme.

• Estos ajustes no afectan a los niveles de los archivos grabados.
  Solo afectan a la reproducción de archivos grabados en el H2essential.
• Los niveles se pueden reajustar con el mezclador durante la reproducción.

Grabación

El indicador se iluminará en rojo y comenzará la grabación.

Pulse de nuevo para detener la grabación.

Deslice hacia HOLD para evitar un funcionamiento incorrecto durante la grabación.

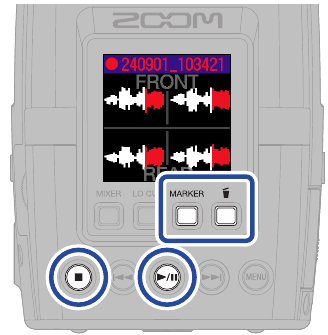

Operaciones durante la grabación

	Esto añade un marcador para señalar durante la reproducción.
	Esto detiene la grabación y mueve el archivo a la papelera.
	Esto pausa y reanuda la grabación. Se añaden marcadores cuando la grabación está en pausa.
	Esto detiene la grabación.

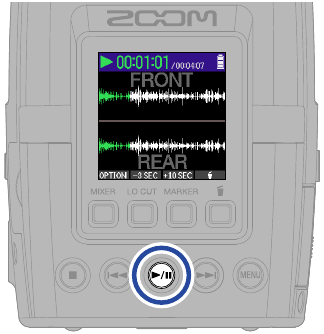

Reproducción de grabaciones

Esto inicia la reproducción.

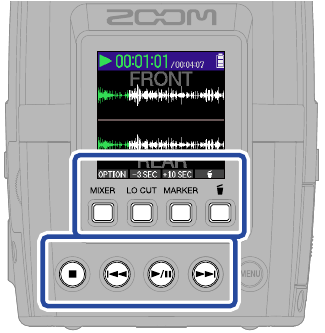

Operaciones durante la reproducción

	Abra la pantalla de lista de reproducción, exporte archivos y utilice la reproducción repetida A-B, por ejemplo.
	Mueva la posición de reproducción del archivo hacia atrás/adelante.
	Mueva el archivo a la papelera.
	Detenga la reproducción.
	Mueva al archivo anterior, al principio del archivo o a la marca anterior. Mantenga pulsado para buscar hacia atrás.
	Inicie y pause la reproducción.
	Mueva al siguiente archivo o a la siguiente marca. Mantenga pulsado para buscar hacia adelante.

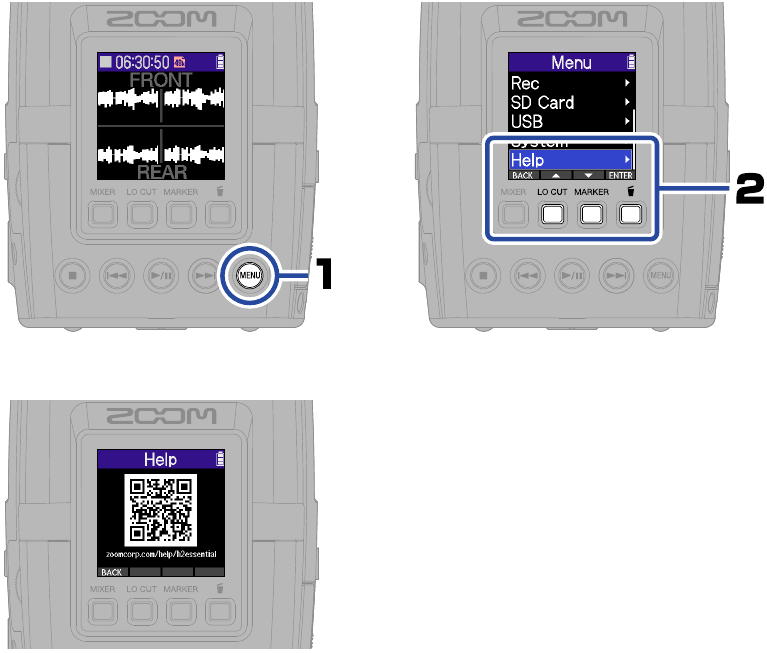

Acceso a la ayuda en línea (código 2D)

Seleccione el elemento de menú Help (Ayuda) para mostrar un código 2D.
Escanéelo con un smartphone para acceder a documentos detallados sobre el producto.

zoomcorp.com/help/h2essential

Funciones de las piezas

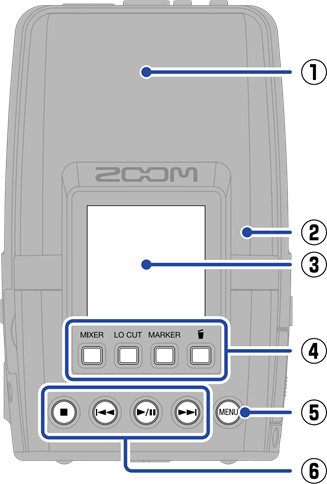

Parte trasera (lado de la pantalla)

Micrófonos integrados
Utilizando tres cápsulas de micrófono, este micrófono puede lograr patrones de captación hipercardioide y estéreo MS (90º/120º) tanto en la dirección frontal como en la trasera.

Altavoz
El sonido se emite aquí durante la reproducción de archivos.

Si se conectan auriculares a la toma PHONE/LINE OUT, el sonido no se emitirá desde el altavoz.

Pantalla
Aquí se muestra información de varios tipos.

Botones de operación
Cuando la pantalla de inicio está abierta, utilícelos para ajustar el balance de monitorización, establecer la función de corte de graves, añadir marcadores a los archivos de grabación y mover archivos a la papelera. Cuando la pantalla de inicio no está abierta, estos tienen las funciones que muestran los iconos en la parte inferior de la pantalla.

Botón MENU
Púlselo para abrir la pantalla de menú.

Otros botones

Botón STOP	Esto detiene la grabación y la reproducción.
Botón REW	Púlselo durante la reproducción o cuando esté en pausa para mover al archivo anterior, al principio del archivo o a la marca anterior. Mantenga pulsado para buscar hacia atrás.
Botón PLAY/PAUSE	Esto inicia y pausa la reproducción de archivos grabados.
Botón FF	Púlselo durante la reproducción o cuando esté en pausa para mover al siguiente archivo o a la siguiente marca. Mantenga pulsado para buscar hacia adelante.

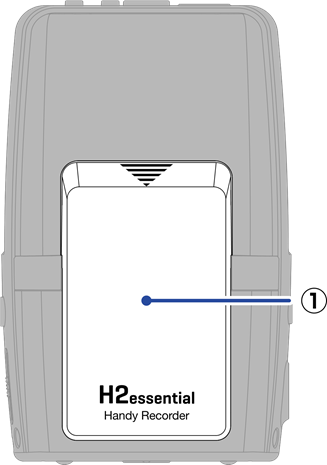

Parte frontal (lado de la batería)

Tapa de la batería
Ábrala al instalar o quitar las pilas AA.

Lado izquierdo

Dial VOLUME
Utilícelo para ajustar el volumen que sale del altavoz y los auriculares.

Toma PHONE/LINE OUT
Esto emite sonido a los auriculares o a un dispositivo conectado.

Puerto USB (Type-C)
Conéctelo a un ordenador, smartphone o tableta para utilizar las funciones de interfaz de audio y transferencia de archivos.
Esto admite el funcionamiento con alimentación de bus USB.
Utilice un cable USB que admita la transferencia de datos.

Lado derecho

Orificio para la correa
Utilícelo para sujetar una correa.

Interruptor POWER/HOLD
Utilícelo para encender/apagar la alimentación y para desactivar el funcionamiento de los botones.

Toma MIC/LINE IN (REAR)
Aquí se puede conectar y grabar un micrófono externo o un dispositivo de nivel de línea. Esto también admite micrófonos que utilizan alimentación "plug-in".

Conector REMOTE
Conecte aquí un ZOOM BTA-1 u otro adaptador dedicado. Esto permite el control inalámbrico del H2essential desde un iPhone/iPad utilizando la aplicación ZOOM Handy Control & Sync.

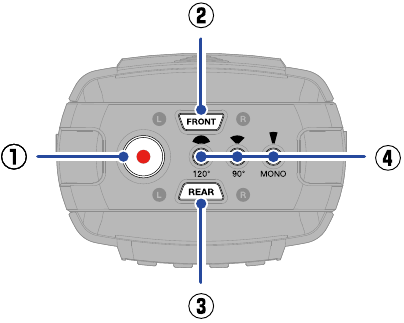

Parte superior

Botón REC
Esto inicia la grabación.
El indicador se ilumina durante la grabación.

Botón FRONT
Púlselo para activar la grabación hacia la parte delantera. El botón FRONT se iluminará cuando esté activado.

Botón REAR
Púlselo para activar la grabación hacia la parte trasera. El botón REAR se iluminará cuando esté activado.
Cuando se conecta un micrófono externo a la toma MIC/LINE IN, la grabación REAR no se puede activar.

Botones de selección del patrón de captación
Estos determinan si las pistas se graban en mono o en estéreo y la amplitud estéreo.
Seleccione una de las siguientes opciones. El botón seleccionado se iluminará.

• MONO: Mono (patrón hipercardioide)
• 90º: Estéreo (estéreo MS de 90º)
• 120º: Estéreo (estéreo MS de 120º)

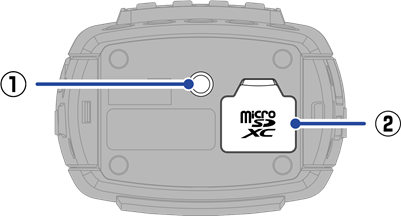

Parte inferior

Rosca de montaje para trípode
Utilícela para el montaje en un trípode.

Ranura para tarjeta microSD
Inserte aquí una tarjeta microSD.

Otras funciones

Funciones USB

Interfaz de audio

Conectado a un ordenador, smartphone o tableta, se puede utilizar como interfaz de audio de 2 entradas/2 salidas o de 4 entradas/2 salidas.
Se debe instalar un controlador para conectarse con ordenadores Windows. El controlador más reciente se puede encontrar en el sitio web de ZOOM (zoomcorp.com/help/h2essential).

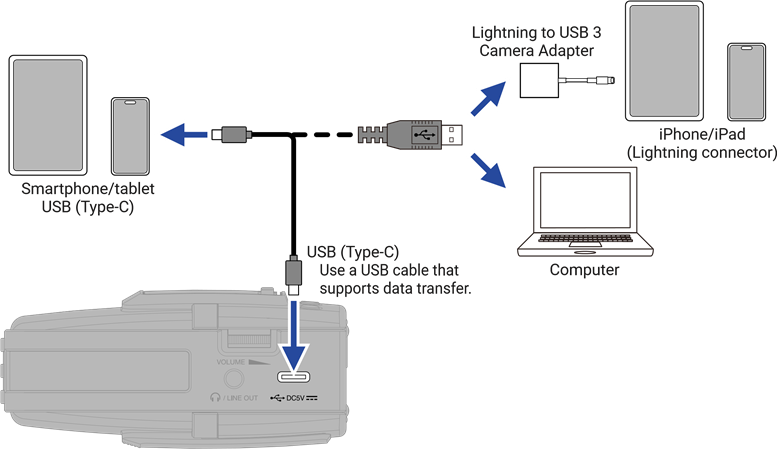

Transferencia de archivos

Al conectarse con un ordenador, smartphone o tableta, se pueden comprobar y mover los archivos de la tarjeta microSD.

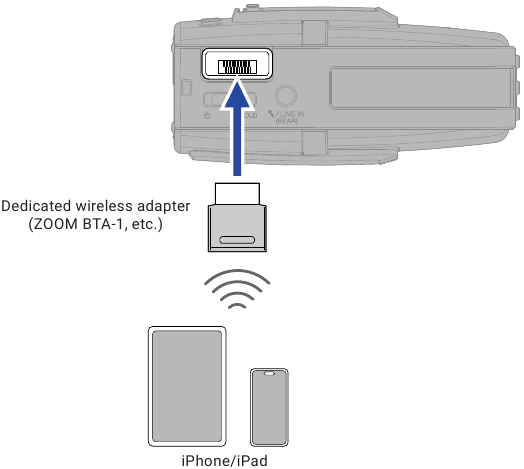

Control inalámbrico desde un iPhone/iPad

Al conectar un BTA-1 u otro adaptador inalámbrico dedicado y utilizar la aplicación ZOOM Handy Control & Sync, el H2essential se puede manejar desde un iPhone/iPad.

Resolución de problemas

No hay salida de sonido o el volumen es muy bajo

• Compruebe las conexiones de los auriculares y LINE OUT.
• Confirme que el volumen de los auriculares y el nivel de salida de línea no estén demasiado bajos.
• Compruebe la orientación del micrófono o el ajuste de volumen del equipo conectado.
• Compruebe los ajustes de la mesa de mezclas.

El sonido monitorizado está distorsionado

• Utilice para ajustar el volumen.
• Compruebe los ajustes de la mesa de mezclas.

Aparece "¡SOBRECARGA DE ENTRADA!"

• El sonido de entrada es demasiado alto. Aumente la distancia entre el micrófono y la fuente de sonido.
• El viento también puede provocar la entrada de ruidos fuertes. Recomendamos utilizar el ajuste Lo Cut para reducir el ruido si el aire incide directamente en el micrófono, por ejemplo, al grabar en exteriores o cuando el micrófono está cerca de la boca de un altavoz.

No es posible grabar

• Confirme que la tarjeta microSD tiene espacio libre.
• Confirme que se ha cargado correctamente una tarjeta microSD en la ranura para tarjetas.

El sonido grabado se entrecorta

• Pruebe la tarjeta microSD.
• Consulte el manual de operaciones para obtener más información.
• Utilice el H2essential para formatear la tarjeta microSD. Recomendamos el uso de tarjetas microSD que se haya confirmado que funcionan con este producto. Consulte el sitio web de ZOOM (zoomcorp.com/help/h2essential) para obtener información sobre las tarjetas microSD que se haya confirmado que funcionan con esta unidad.

El ordenador no lo reconoce cuando está conectado

• Utilice un cable USB que admita la transferencia de datos.

La fecha y la hora se restablecen con frecuencia

• Si no se suministra alimentación mediante un adaptador de CA o baterías durante un largo periodo de tiempo, los ajustes de fecha y hora se restablecerán.
  Si aparece la pantalla Set Date/Time (Ajustar fecha/hora) durante el inicio, configúrelos de nuevo.

No es posible realizar la operación

• Confirme que no está ajustado en HOLD.
