• Genug Dichtungsmaterial anbringen, um eine gute Abdichtung
zu gewährleisten. Siehe Abbildung 4. Die Ladeluke auf dem Deck
positionieren.
• Den Rahmen auf dem Deck befestigen:
- Bei glasfaserverstärktem Polyester selbstklebende Schrauben mit
4,2 mm Durchmesser verwenden.
- Bei Stahl M5 Schrauben(-Muttern) verwenden.
• Die Schrauben gleichmäßig anziehen, bis das Dichtungsmaterial
beginnt, herauszuquillen.
• Herausgequollenes Dichtungsmaterial entfernen, dann setzen lassen.
• Alle Schrauben voll anziehen, wenn sich das Dichtungsmaterial
gesetzt hat.
4 Betrieb
Öffnen/Schließen:
Alle VETUS luken besitzen ergonomisch gestaltete, einmalige Griffe
zum Öffnen und Schließen. Schon wenn der Griff auf den letzten 10
Grad gedreht wird, ist die Luke verschlossen. Siehe Abbildung 1.
A. Griff geschlossen und verriegelt
B. Griff geschlossen und nicht verriegelt
Schieber zeigt an: entriegelt.
Öffnen:
Den/die Griff(e) eine Vierteldrehung umdrehen und die Luke aufdrü-
cken. Wenn sie entriegelt sind, können die Griffe auch von außen geöff-

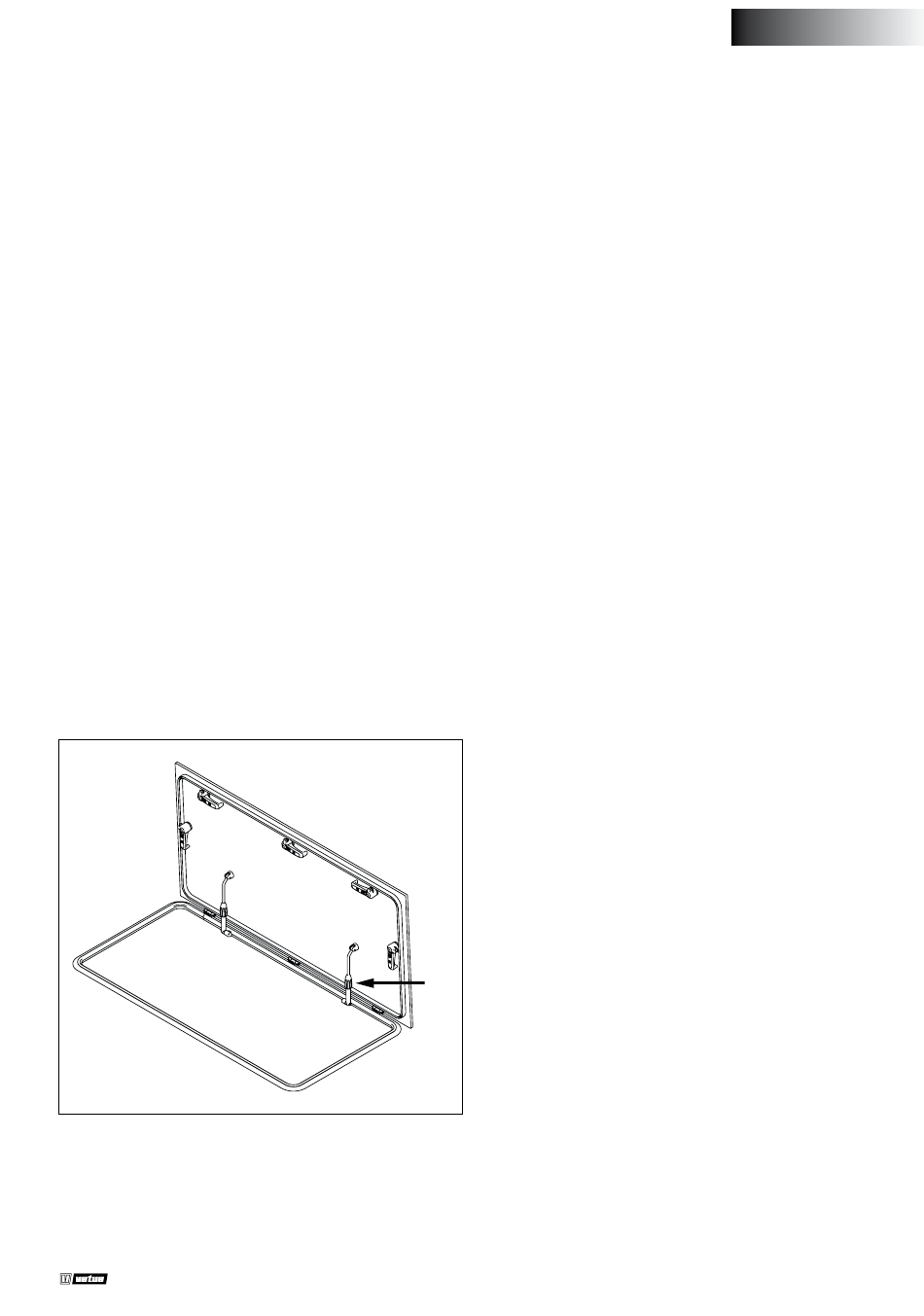

net werden. Die Luke ist mit ausziehbaren Streben ausgestattet, die so
angezogen werden können, dass die Luke in jeder Position offen bleibt.
Stellen Sie sicher, dass die Streben lose sind und frei beweglich, be-
vor die Luke geöffnet oder geschlossen wird, sonst könnte die Luke
beschädigt werden.
1. Drehen Sie die Sicherungsmutter vor dem Öffnen oder Schließen
der Luke los.
Die Luke lässt sich bis auf 90 Grad öffnen.
Hatches
Belüftung:
Alle Ladeluken können in der Belüftungsposition oder der vollständig
geschlossenen Position geschlossen und verriegelt werden. Siehe Ab-
bildung 2. Bei Luken mit vier oder mehr Griffen in der Belüftungsposi-
tion nur die Griffe gegenüber der Kippvorrichtung benutzen.
Schließen:
Die Griffe müssen in der „offenen" Position stehen. Die Luke zuziehen.
Die Griffe eine Viertelumdrehung umdrehen und verriegeln. Siehe
Abbildung 1 (1).
Bei den Ladeluken muss sicher sein, dass die Streben lose sind und frei
beweglich, sonst könnte die Luke beschädigt werden, Siehe Seite 9.
5 Instandhaltung
• Eloxierte oder beschichtete Aluminiumprofile regelmäßig reinigen,
2 bis 4 Mal pro Jahr, je nachdem, wie dreckig sie geworden sind.
• Verwenden Sie ausschließlich neutrale Reinigungsmittel und KEI-
NE alkalischen, sauren und/oder schleifenden Mittel. Auch zum
Reinigen und Entfernen von Kleberückständen von der Schutzfolie.
• Nach der Reinigung sollte eine dünne transparente Wachsschicht
zum Schutz angebracht werden.
• Die Gummidichtungen mit Talkumpuder schützen.
6

Technische Angaben

FBH:
Deckrahmen, Lukenrahmen: Aluminium (6060)
Fenster: PMMA 10 mm
FBH- Ladeluken können maximal um 90 Grad geöffnet werden.
