DESEMPAQUETADO

INSTRUCCIONES

Embarcamos el taladro completamente armado.
Extraiga cuidadosamente de la caja la herramienta.
n
Asegúrese de que estén presentes todos los artículos
n
enumerados en la lista de empaquetado.
Inspeccione cuidadosamente la herramienta para ase-
n
gurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.
No deseche el material de empaquetado hasta que haya
n
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
Si hay alguna parte dañada o faltante, llame al
n
1-866-539-1710, donde le brindaremos asistencia.

ARMADO

ADVERTENCIA:
Nunca debe conectarse la herramienta a una fuente
de voltaje al montarle piezas, hacerle ajustes, limpi-
arla, realizarle trabajos de mantenimiento o tenerla
desocupada. Desconectándose la herramienta se
evita un arranque accidental de la misma que pueda
causar lesiones serias.
INSTALACIÓN DEL MANGO AUXILIAR

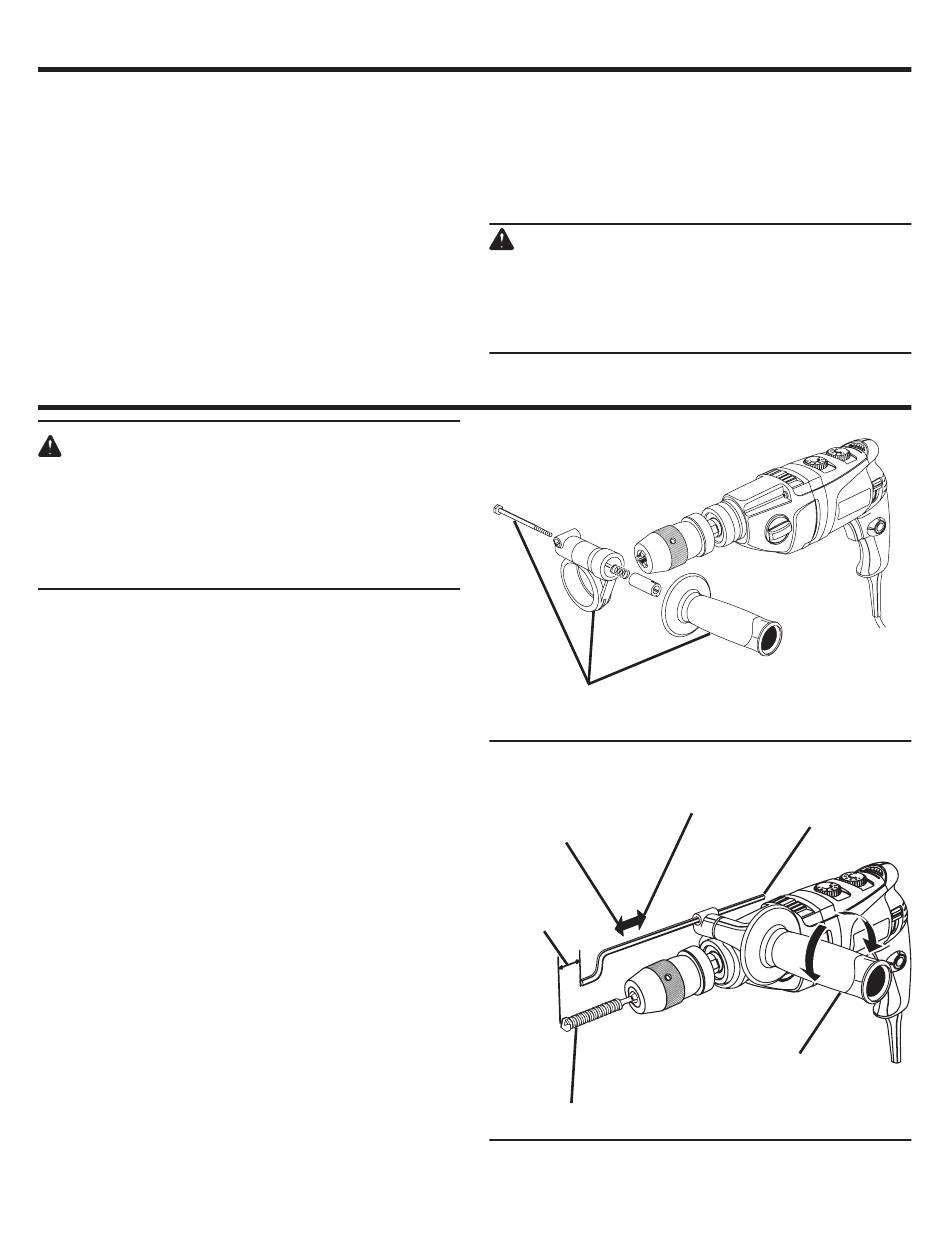

Vea la figura 2.
Este taladro está equipado de un mango auxiliar para facilitar
su manejo y ayudar a evitar la pérdida de control.
Para instalar el mango auxiliar:
n Abra el anillo de sujeción; para ello, gire hacia la izquierda
el mango.
n Coloque el anillo del mango auxiliar en el collar del husillo
de la herramienta.
n Apriete el mango auxiliar en el ángulo deseado girándolo
hacia la derecha.
Nota: Para mayor conveniencia el tornillo se ha dejado
oculto dentro del mango auxiliar.
Para evitar dañar la rosca y perder el control, debe verificarse
periódicamente el apriete del mango auxiliar. No maneje el
taladro con el mango flojo.
INSTALACIÓN DE LA BARRA DE CALIBRE DE
PROFUNDIDAD
Vea la figura 3.
Para instalar la barra de calibre de profundidad realice los
siguientes pasos.
Asegure el interruptor de gatillo; para ello, coloque
n
el selector de dirección de rotación en la posición
central.
Afloje el conjunto del mango auxiliar girando la perilla
n
hacia la izquierda.
Introduzca la barra de calibre de profundidad como se
n
muestra en la figura 3.
LISTA DE EMPAQUETADO
Taladro de percusión con conjunto de mango auxiliar
Barra de calibre de profundidad
Estuche
Manual del operador
ADVERTENCIA:
Si faltan piezas, no utilice esta herramienta sin haber
reemplazado todas las piezas faltantes. La inobser-
vancia de esta advertencia puede causar lesiones
corporales serias.
CONJUNTO DEL
MANGO AUXILIAR
PARA AUMENTAR
PROFUNDIDAD
PARA DISMINUIR
DE TALADRADO
PROFUNDIDAD
DE TALADRADO
PROFUNDIDAD
DE TALADRADO
BROCA
Apriete el conjunto del mango auxiliar girando la perilla
n
hacia la derecha.
9
Fig. 2
BARRA DE CALIBRE
DE PROFUNDIDAD
MANGO AUXILIAR
ARMADO
Fig. 3
