ARMADO
PARA MONTAR LAS BROCAS

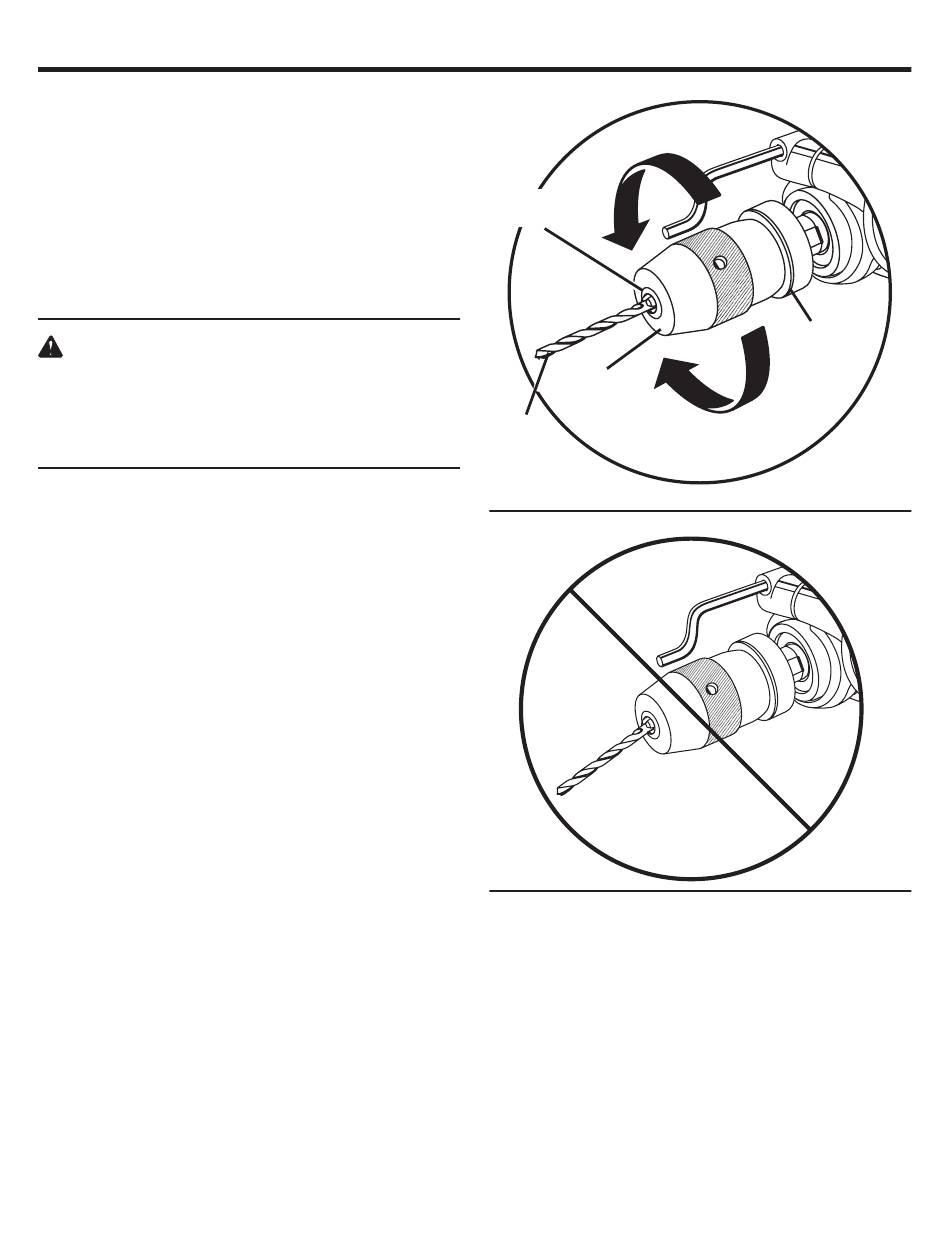

Vea las figuras 4 y 5.
n Desenchufe el taladro.
n Abra o cierre las mordazas del portabrocas a tal punto
que la abertura sea levemente más grande que la broca
deseada. Además, eleve levemente la parte frontal del
taladro para evitar que la broca caiga de las mordazas
del portabrocas.
n Introduzca la broca en el portabrocas, en toda la longitud
de las mordazas del mismo.
ADVERTENCIA:
No introduzca la broca en las mordazas del porta-
brocas para después apretarla como se muestra en
la figura 5. Podría causar el lanzamiento de la broca,
y por consecuencia, posibles lesiones corporales
serias, o daños al portabrocas.
n Apriete la broca en las mordazas del portabrocas.
n Para apretar: Sujete el collar del portabrocas y gírelo hacia
la derecha. Suelte el collar del portabrocas y después
gire el cuerpo del portabrocas hacia la izquierda.
Nota: Para apretar las mordazas del portabrocas, gire el
cuerpo del mismo en la dirección de la flecha marcada
con la palabra "GRIP" (sujetar).
n No utilice ninguna llave para apretar o aflojar las mordazas
del portabrocas.
PARA DESMONTAR LAS BROCAS
n Desenchufe el taladro.
Nota: El seguro se engancha al tratar de usar el taladro
para abrir el portabrocas. Para hacerlo correctamente, el
collar posterior debe aflojarse antes de soltar la broca.
n Afloje la broca en las mordazas del portabrocas.
n Para aflojar: Sujete el collar del portabrocas y gírelo hacia
la izquierda. Suelte el collar del portabrocas y después
gire el cuerpo del portabrocas hacia la derecha.
Nota: Para apretar las mordazas del portabrocas, gire el
cuerpo del mismo en la dirección de la flecha marcada
con la palabra "RELEASE" (aflojar).
n No utilice ninguna llave de tuercas para apretar o aflojar
las mordazas del portabrocas.
n Retire la broca de las mordazas del portabrocas.
AFLOJAR
(DESBLOQUEAR)
MORDAZAS DEL
PORTABROCAS
CUERPO DEL
PORTABROCAS
BROCA
FORMA INCORRECTA
10
COLLAR DEL
PORTABROCAS
SUJETAR
(APRETAR)
DERECHO
Fig. 4
Fig. 5
