AJUSTES

AJUSTE DEL CONJUNTO DEL MANGO
AUXILIAR

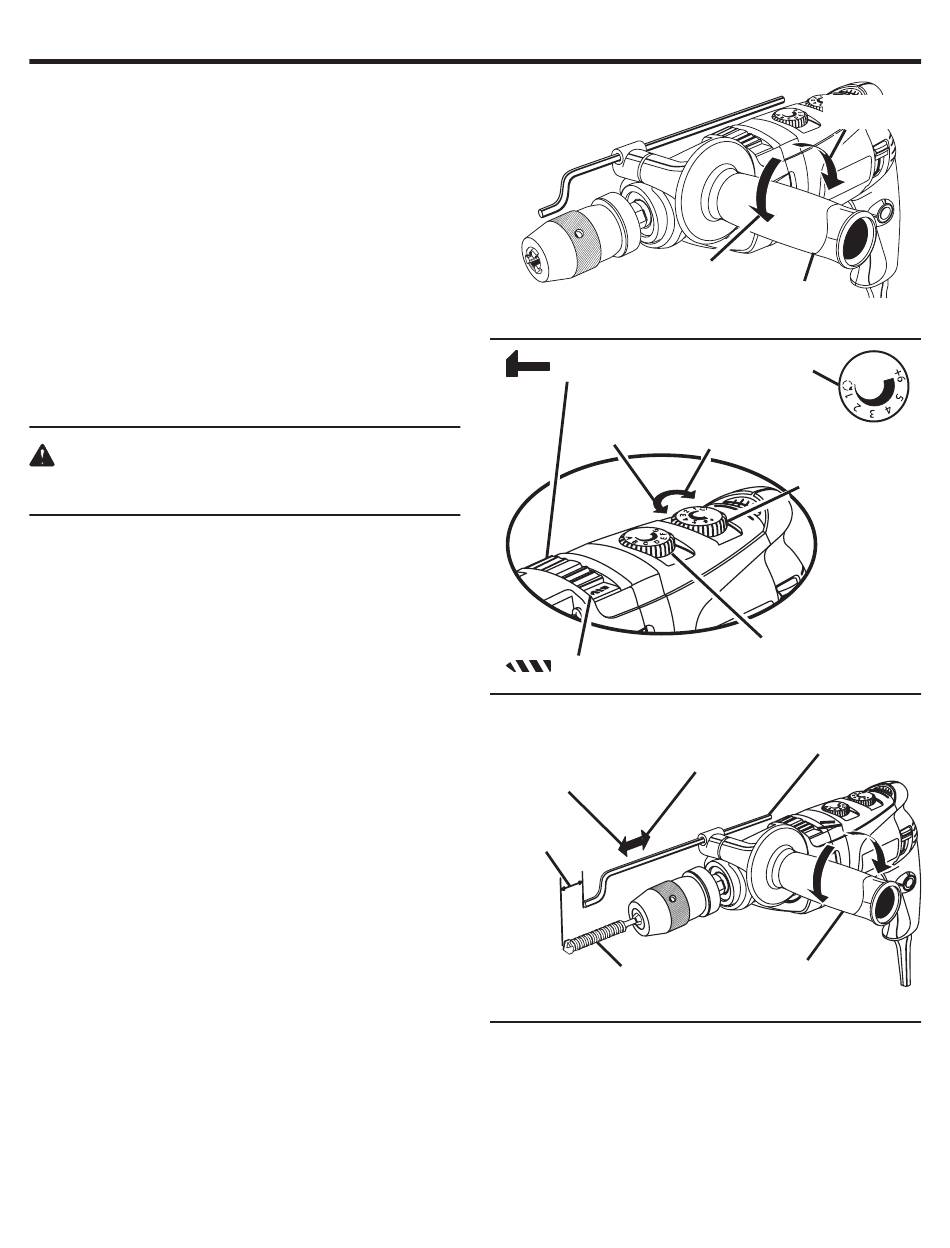

Vea la figura 11.
Para instalar el conjunto del mango auxiliar, siga estos pasos.
n Afloje el conjunto del mango auxiliar girando la perilla hacia
la izquierda.
n Gire el conjunto del mango auxiliar al lugar deseado.
n Apriete el conjunto del mango auxiliar girando la perilla hacia
la derecha.
AJUSTE DEL MODO DE TALADRADO
Vea la figura 12.
Para ajustar la herramienta según el tipo de taladrado, ponga
el botón de ajuste, el cual está situado en la parte superior del
alojamiento del motor, en modo de percusión o en modo de
taladrado normal. Para su conveniencia, en el botón de ajuste
aparecen moldeados un símbolo de martillo y uno de broca
ADVERTENCIA:
El taladro de percusión no está diseñado para
percusión en dirección inversa.
Recomendamos el empleo de brocas con punta de carburo y
el modo de percusión al taladrar en materiales duros como el
ladrillo, mosaico, hormigón, etc.
Recomendamos seleccionar el modo de taladrado normal al
taladrar con brocas helicoidales, sierras cilíndricas, etc., en
material blando.
El modo de pulsación se activa cuando el selector giratorio
posterior, situado en la parte superior del taladro, se gira hacia
el símbolo de círculo y puede utilizarse a cualquier velocidad
de giro (alta o baja). Los números del 1 al 6 del selector son
los ajustes de par torsor.
FUERZA DE TORSIÓN Y PULSACIÓN VARIABLES
Vea la figura 12.
La fuerza de torsión variable se controla mediante un selector
giratorio situado en la parte superior del taladro con marcas
numeradas del 1 al 6, siendo el 1 la más baja y el 6 la más alta.
Para aumentar la fuerza de torsión, gire el selector giratorio ha-
cia la derecha. Siempre disminuya la fuerza de torsión cuando
exista un riesgo de atoramiento de la broca, como al momento
de traspasar la pieza de trabajo. La marca "+" es la correspon-
diente a la máxima fuerza de torsión.
La característica de acción pulsatoria se emplea como ayuda al
iniciar la perforación sin emplear un punzón de marcar centros.
El taladrado en modo de pulsación permite trabajar con tornillos
con las cabezas dañadas, avellanar orificios para tornillos en la
madera, desenroscar tornillos demasiado apretados e iniciar la
perforación con broca en superficies lisas duras.
El selector de control de fuerza de torsión está en modo de
"pulsación" cuando se gira totalmente hacia la izquierda.
AJUSTE DE LA
DE PROFUNDIDAD
Vea la figura 13.
Para ajustar la barra de calibre de profundidad realice los
siguientes pasos.
BARRA DE CALIBRE
MODO DE
PERCUSIÓN
.
PARA DISMINUIR
PAR TORSOR
MODO DE TALADRADO
PARA DISMINUIR
PROFUNDIDAD DE
TALADRADO
PROFUNDIDAD
DE TALADRADO
BROCA
n Asegure el interruptor de gatillo; para ello, coloque el selector
de dirección de rotación en la posición central.
n Afloje el conjunto del mango auxiliar girando la perilla hacia
la izquierda.
n Ajuste la barra de calibre de profundidad de manera que la
broca sobrepase el extremo de la barra, hasta la profundidad
de taladrado requerida.
n Apriete el conjunto del mango auxiliar girando la perilla hacia
la derecha.
14
PARA
AFLOJAR MANGO AUXILIAR
ARMADO
MODO DE
PULSACIÓN
PARA AUMENTAR
PAR TORSOR
GIRATORIO DE
PAR TORSOR
SELECTOR GIRATORIO
DE VELOCIDAD
VARIABLE
BARRA DE
PARA AUMENTAR
CALIBRE DE
PROFUNDIDAD DE
PROFUNDIDAD
TALADRADO
MANGO AUXILIAR
ARMADO
PARA
APRETAR
Fig. 11
SELECTOR
VARIABLE
Fig. 12
Fig. 13
