Método De Cableado: - Jasic Tig200Pacdc Pfc Lcd Manual Del Usuario

Potenciómetro
Gatillo del
de ajuste de
soplete
corriente
Pistola de soldadura
analógica
Aumento de
parámetros
Gatillo del
Disminución de
soplete
parámetros

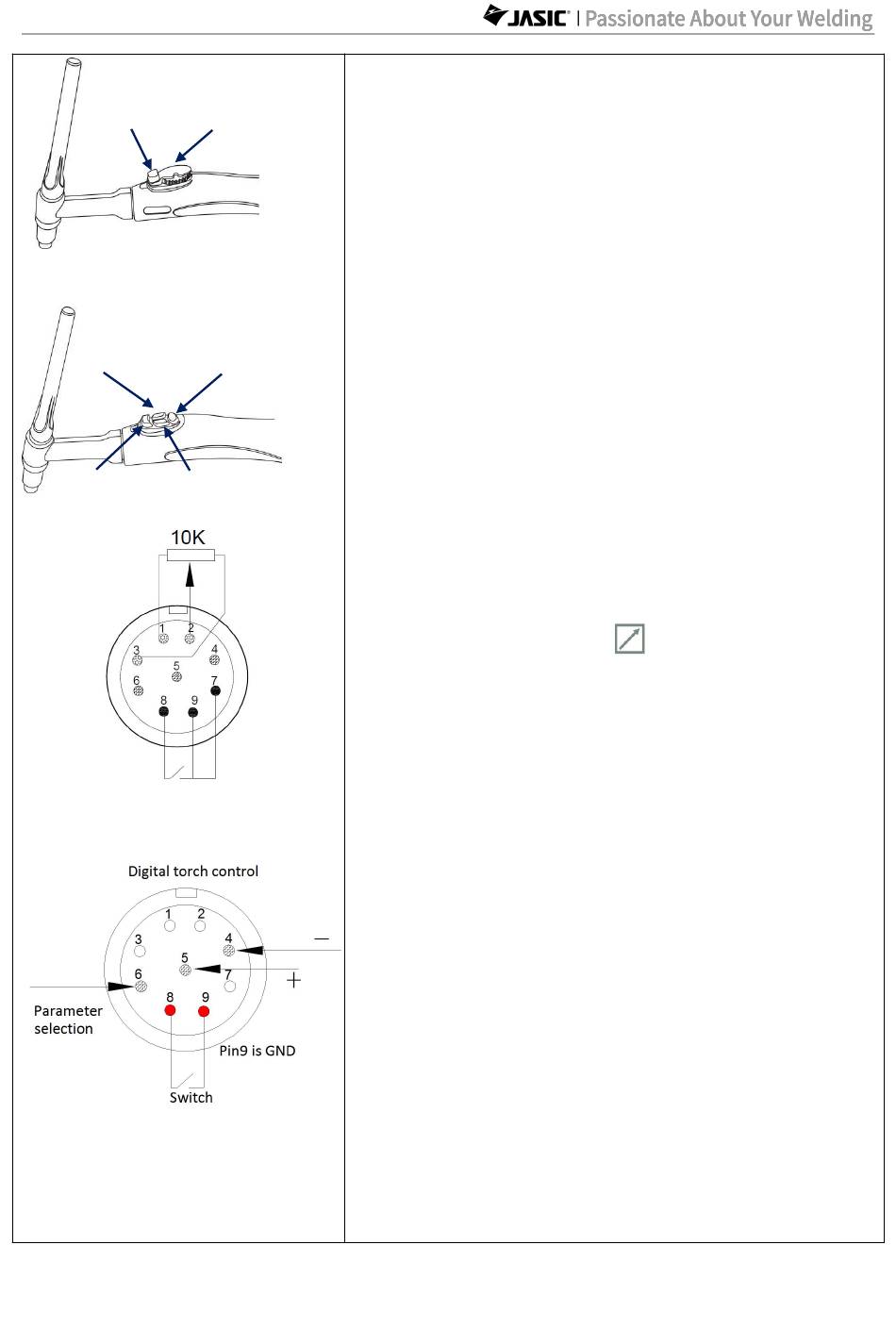

Esquema de cableado del
soplete analógica
Cableado del soplete de control
digital
1. El soplete de soldadura cableada incluye tipos
digitales y analógicos, como se muestra en la siguiente
imagen.
2. Utilice un cable dedicado para conectar el soplete
de soldadura analógica a los pines 1, 2, 3, 8 y 9 del
conector aéreo del gatillo del soplete en el panel frontal
de la soldadora; Conecte el pin 7 del soplete al pin 9.
El pin 2 es el puerto común del potenciómetro. Cuando
el valor de control del soplete es 0 y el valor de la
corriente está en el mínimo, la resistencia de los pines 1
Selección de
y 2 es de 10 kΩ, y los pines 2 y 3 es de 0 Ω; Cuando el
parámetros
valor del soplete es el máximo y el valor de la corriente
es el máximo, la resistencia de los pines 1 y 2 es 0 Ω, y
de los pines 2 y 3 es 10 kΩ.
3. Utilice un cable específico para conectar el soplete de
control digital a los pines 4, 5, 6, 8 y 9 del conector
aéreo del gatillo del soplete en el panel frontal de la
soldadora. El pin 4 disminuye el valor, el pin 5 aumenta
el valor y el pin 6 es 2T/4T. El pin 7 del soplete de
control digital está reservado.
4. Sin carga, pulse la tecla
el modo de control del soplete.
5. Cuando utilice el soplete de soldadura analógica,
configure los parámetros de soldadura en el panel para
comenzar a soldar. Durante la soldadura, se puede
utilizar el potenciómetro para ajustar la corriente de
soldadura desde el mínimo hasta el valor establecido.
6. AL utilizar el soplete de control digital, la tecla de
selección de parámetros del soplete puede usarse para
cambiar el parámetro de ajuste; Se puede utilizar el
Aumento de Parámetros y la Disminución de
Parámetros para ajustar el valor del parámetro; y el
gatillo del soplete en el soplete pueden utilizarse para
controlar el modo de salida.
6.1 Método de cableado:
Gatillo del soplete: Pines del 8 al 9; +: Pines del 5 al 9; -:
Pines 4-9
Selección de parámetros funcionales: Pines 6-9 (el pin 9
es GND)
Nota: Los sopletes de soldadura analógicas y
digitales son opcionales. Especifíquelo antes de
realizar el pedido si es necesario.
y el soplete entrará en
Página 50
