del soplete hasta que se envía el gas argón y el encendido del arco. Generalmente, debe
ser mayor que 0,5 s para asegurar que el gas ha sido enviado al soplete de soldadura con
un flujo normal cuando se inicia el arco de descarga. Debe aumentarse de acuerdo con la
longitud de la tobera de gas.
● Tiempo de post-gas (t6): Se refiere al tiempo desde el corte de la corriente de soldadura
hasta el cierre de la válvula de gas en la soldadora. Un período de tiempo prolongado
provocará el desperdicio de gas argón, pero un período de tiempo demasiado corto
provocará la oxidación de la soldadura. Se debe utilizar un período de tiempo más largo
para la soldadura TIG AC y de materiales especiales.
7.3.2 TIG DC por pulsos

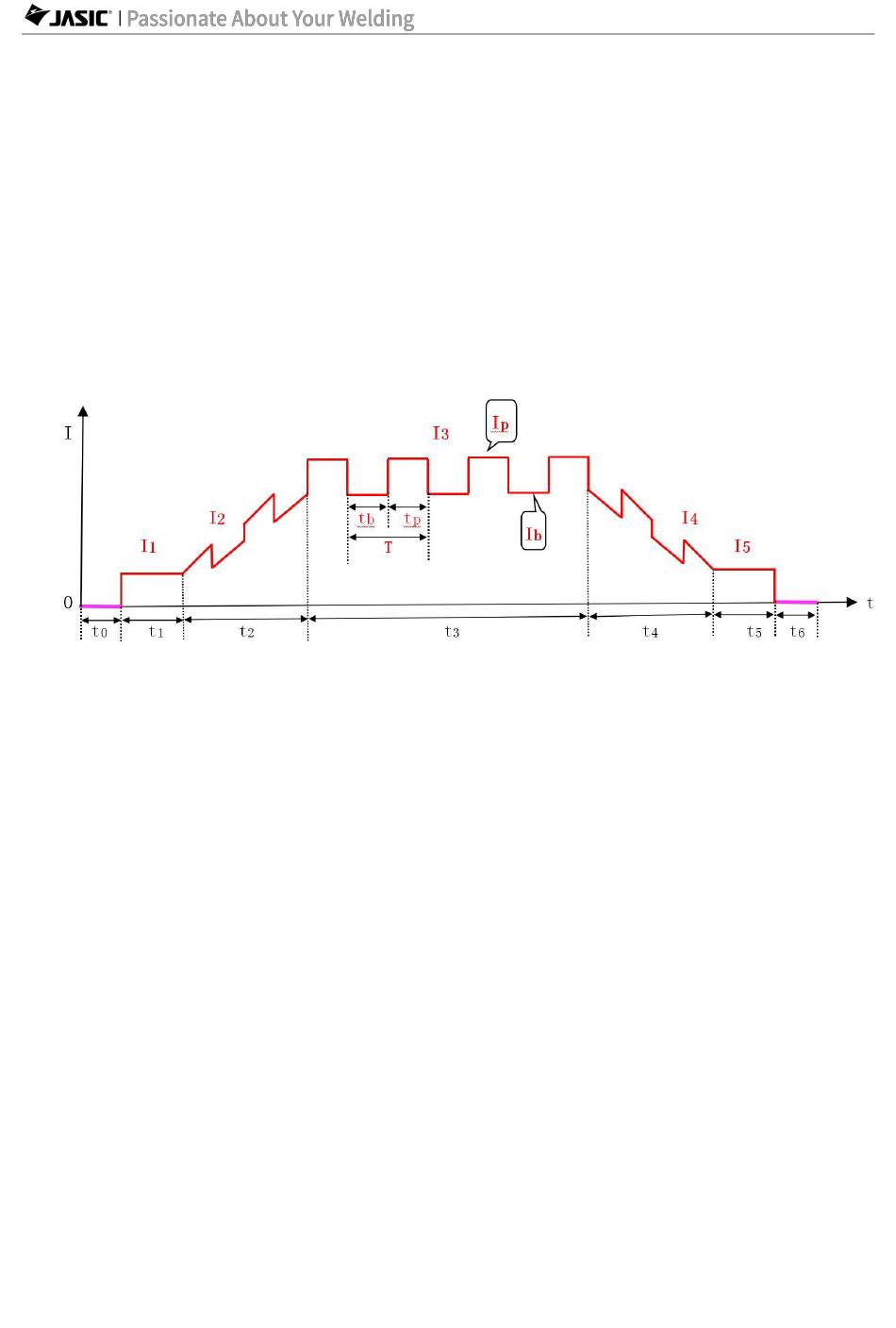

Forma de onda de corriente de la soldadura TIG DC por pulsos
I1-Corriente inicial
I2-Corriente correspondiente al tiempo de subida
I3-Ajuste de la corriente de impulsos
I4-Corriente correspondiente al tiempo de bajada
I5-Corriente de cráter
IP-Corriente máxima de la corriente por pulsos
Ib-Corriente de base de impulsos
Pulse TIG incluye todos los parámetros TIG DC, excepto que los parámetros se ajustan de
forma diferente. Los parámetros repetidos no se explicarán de nuevo aquí. Además, hay 4
parámetros ajustables, que se explican por separado junto con la imagen:
● Corriente máxima (Ip): Puede ajustarse según los requisitos de la operación.
● Corriente de base (Ib): Puede ajustarse según los requisitos de la operación.
● Frecuencia de impulsos (1/T): T=tp+tb, puede ajustarse según los requisitos de la
operación.
● Ciclo de trabajo (100 % * tp/T): El ciclo de trabajo es la duración de la corriente máxima
como un porcentaje del periodo del pulso, ajustado de acuerdo a los requerimientos de la
operación.
Página 43
t0-Tiempo de pre-gas
t1-Periodo de corriente inicial
t2-Tiempo de subida
t3-Período de corriente máxima
t4-Tiempo de bajada
t5-Periodo de la corriente de cráter
t6-Tiempo de post-gas
tb-Tiempo de base de impulsos
tp-Pico de impulsos
T-Período de impulsos
