7.3.4 Pulso CA TIG

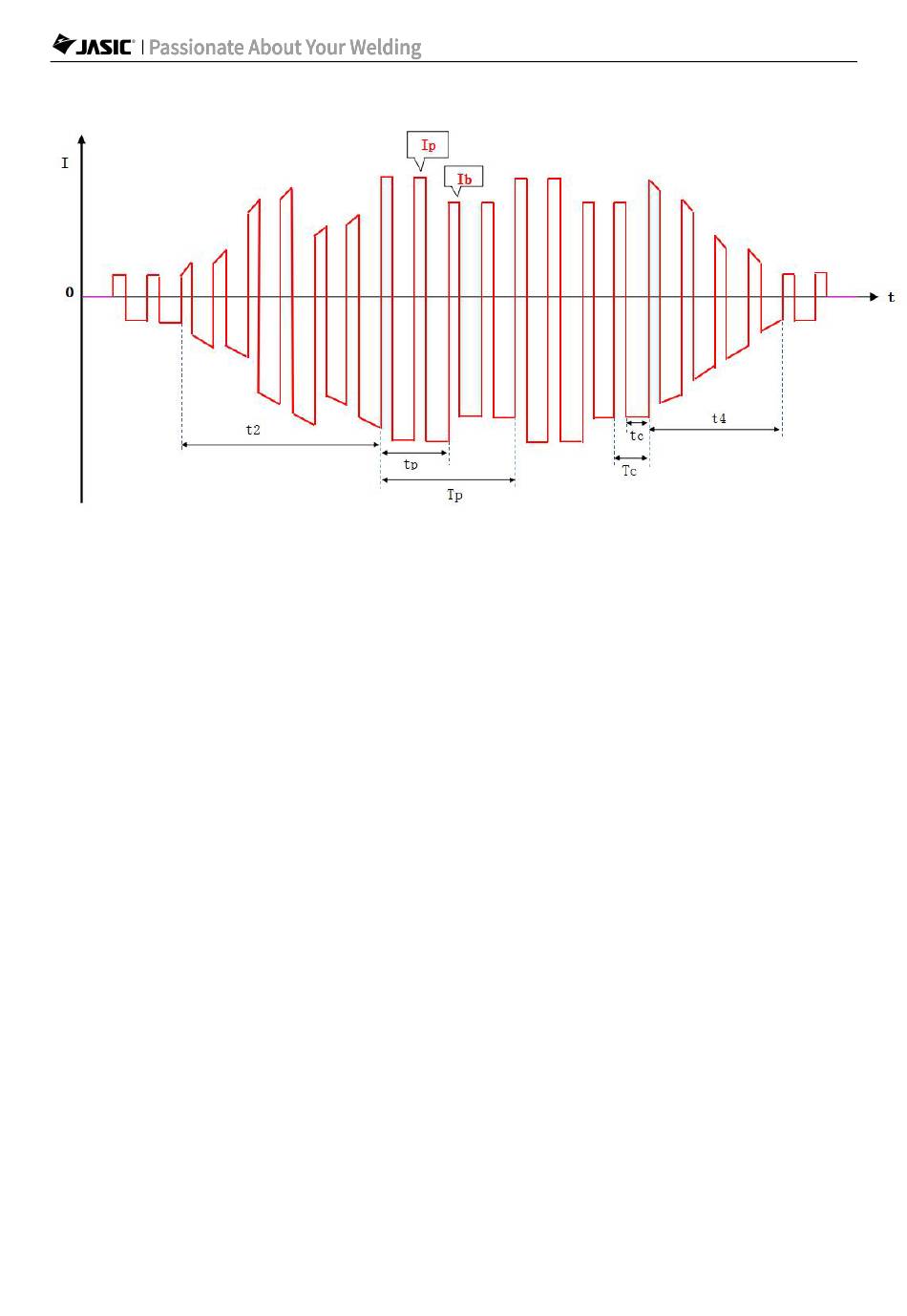

Forma de onda de corriente de la soldadura TIG AC por pulsos
tc-Tiempo de corriente de limpieza
Período Tc-AC
tp-Pico de impulsos
Tp-Periodo de impulsos
t2-Tiempo de subida
t4-Tiempo de bajada
Ip-corriente máxima
Ib-Corriente de base
● Frecuencia AC (1/Tc): Puede ajustarse según el requisito de la operación.
● Frecuencia de impulsos (1/Tp): Puede ajustarse según el requisito de la operación.
● Ciclo de trabajo (100%*tp/Tp): Puede ajustarse según el requisito de la operación.
● Balance AC (100%*tc/Tc): Puede ajustarse según el requisito de la operación.
● La soldadura TIG por impulsos AC admite formas de onda de salida cuadradas,
triangulares y sinusoidales. La soldadura TIG AC por pulsos es básicamente la misma que
la soldadura TIG de onda cuadrada AC, pero su corriente de soldadura es controlada por un
pulso de baja frecuencia, y por lo tanto cambia con el valor del pulso para formar la corriente
máxima y de base, que son los valores (promedio) de pico y (promedio) de corriente de
base del pulso de baja frecuencia.
● En el modo de pulso AC, el rango de frecuencia de impulsos se ve afectado por la
frecuencia AC y el factor de división de frecuencia. El factor de división de frecuencia
mínimo es 10 veces, y el máximo es 2 veces la frecuencia AC. Por lo tanto, el rango de
frecuencia de impulsos es de 0,5 Hz a la frecuencia AC/10 Hz; el usuario puede seleccionar
cualquier frecuencia dentro de ese rango. Cuando la frecuencia AC cambia, la frecuencia
AC/frecuencia real del pulso actual es igual al factor de división de la frecuencia, y se
