7.3.3 TIG AC

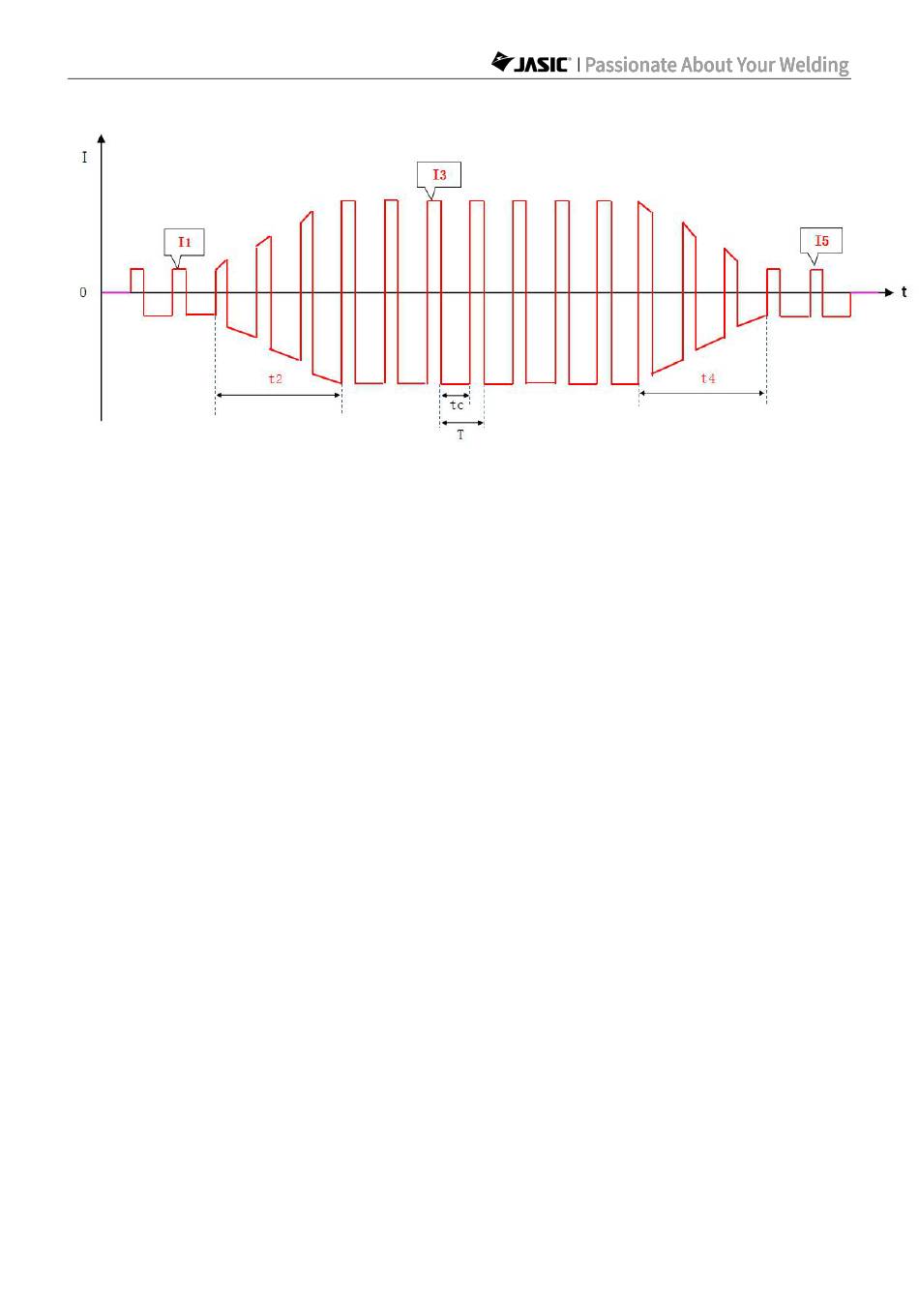

Forma de onda de la corriente de la soldadura TIG AC
I1-Corriente inicial
t2-Tiempo de subida
I3-Ajuste del corriente máxima AC
t4-Tiempo de bajada
I5-Corriente de cráter
tc-Tiempo de corriente de limpieza
T-Período AC
TIG AC soporta formas de onda de salida cuadradas, triangulares y sinusoidales. AC y TIG
DC tienen el mismo tiempo de pre-gas y de post-gas, pero los demás parámetros se
explican por separado junto con la image:
● Corriente inicial (I1), corriente máxima (I3) y corriente de cráter (I5) Estos tres parámetros
se ajustan aproximadamente a los valores efectivos de la corriente de soldadura real, y
pueden ajustarse según sea necesario.
● Frecuencia AC (1/T): Puede ajustarse según sea necesario.
● Balance AC (100%*tc/T): Generalmente, la corriente del electrodo de tungsteno positivo
en la soldadura AC se denomina corriente de limpieza. Su función principal es romper la
densa capa de óxido de la pieza a soldar, y el balance AC representa una parte de la
corriente de limpieza, generalmente del 10 al 40%. Cuando el valor es pequeño, el arco se
concentra, la profundidad de penetración es grande y la anchura de fusión es pequeña;
Cuando el valor es grande, ocurre lo contrario.
