7.3. Función TIG
7.3.1 TIG DC
I1-Corriente inicial
I2-Corriente correspondiente al tiempo de subida
I3-corriente máxima
I4-Corriente correspondiente al tiempo de pendiente descendente t4-Tiempo de pendiente
descendente
I5-Corriente de cráter
cráter
● Corriente inicial (I1): La corriente inicial es la corriente después de presionar el gatillo del
soplete para iniciar el arco, la cual debe ser determinada de acuerdo a los requerimientos
de la operación. Una corriente inicial grande facilita el arranque del arco, pero no debe ser
demasiado grande cuando se sueldan chapas finas, de lo contrario, puede quemar la pieza.
Tras arrancar el arco en algunas operaciones, la corriente permanece en la corriente inicial
para lograr el propósito de precalentar la pieza o iluminarla.
● Tiempo de pendiente ascendente (t2): Se refiere al tiempo mientras la corriente sube
lentamente desde la corriente inicial hasta la corriente máxima, que puede determinarse
según los requisitos de uso y proceso.
● corriente máxima (I3): Ajustada por el usuario según los requisitos reales de la operación.
● Tiempo de pendiente descendente (t4): El tiempo de pendiente descendente se refiere al
tiempo en que la corriente desciende del pico a la corriente de cráter, que puede
determinarse de acuerdo con los requisitos de uso y de la operación.
● Corriente de cráter (I5): En algunos modos de operación, el arco no se extingue después
de la bajada de corriente y permanece en un estado de arco continuo. Al soldar, evite cortar
inmediatamente la salida, de lo contrario pueden producirse defectos o grandes arcos. La
corriente se determinará de acuerdo con los requisitos de la operación.
● Tiempo de pre-gas (t0): Se refiere al tiempo que transcurre desde que se pulsa el gatillo

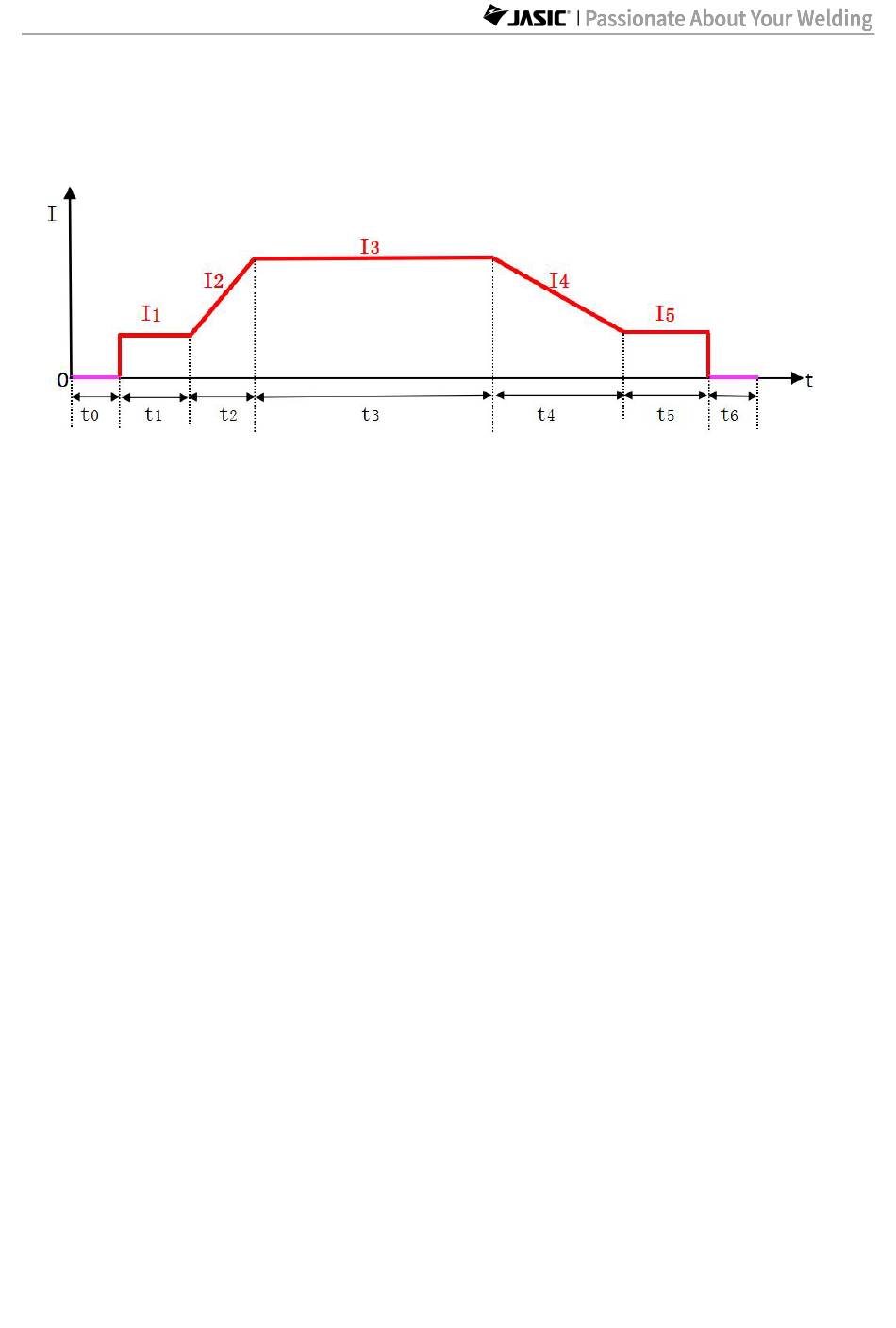

Forma de onda de corriente de la soldadura TIG DC
t0-Tiempo de pre-gas
t1-Periodo de corriente inicial
t2-Tiempo de subida
t3-Período de corriente máxima
t5-Periodo de la corriente de
t6-Tiempo de post-gas
