5. Instalación
¡Atención! Todas las conexiones deben realizarse con la fuente de
alimentación apagada.
¡Atención! La electrocución puede causar lesiones graves o incluso la muerte;
después de un corte de energía, todavía hay un alto voltaje en el equipo. No
toque las partes con corriente en el equipo.
¡Atención! Una tensión de entrada incorrecta puede dañar el equipo.
¡Atención! Este producto cumple con los requisitos de los equipos de clase A
en cuanto a los requisitos de EMC ni debe conectarse a una red de suministro
eléctrico de bajo voltaje residencial.

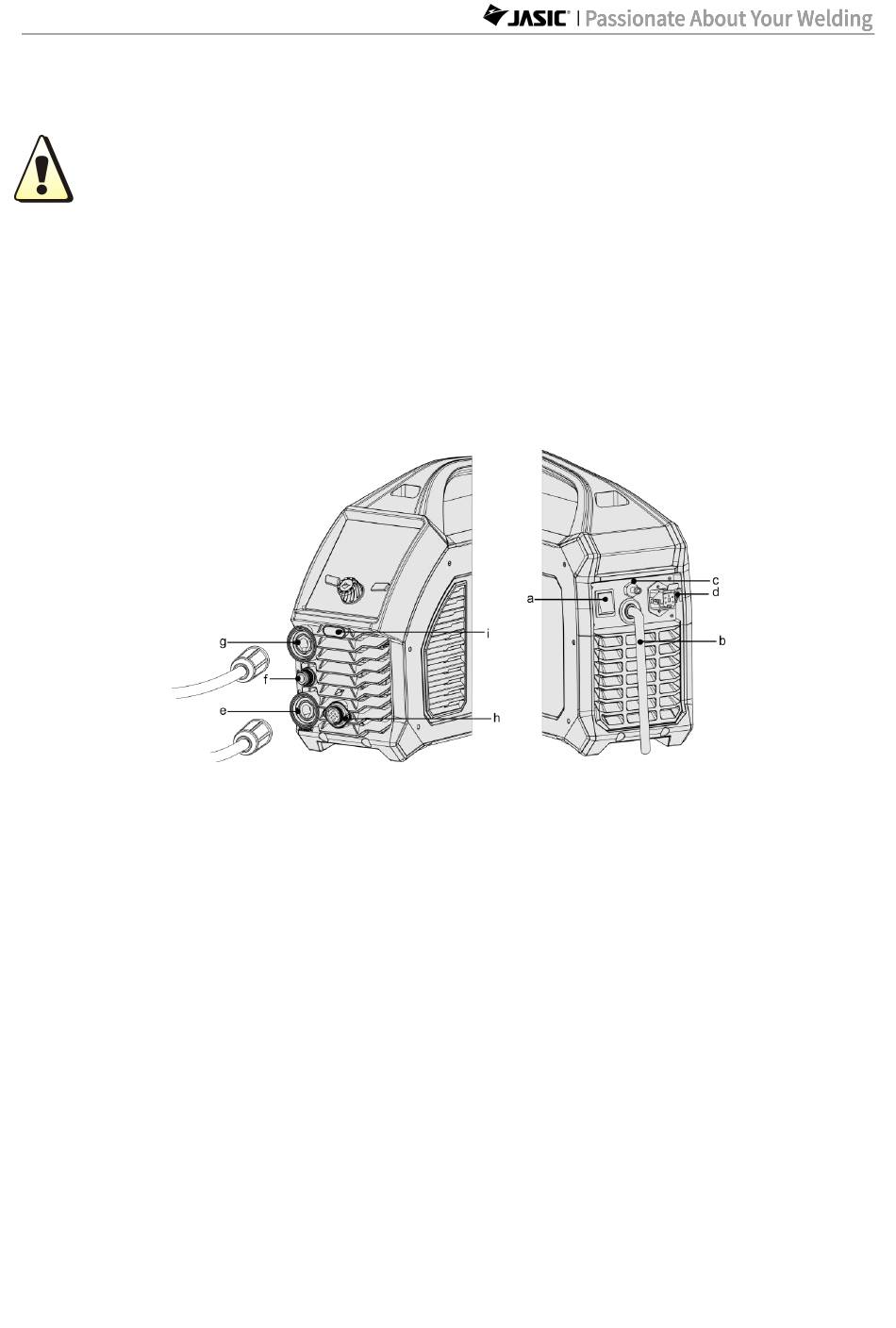

5.1. Descripción de la interfaz externa
a. Interruptor de corriente
b. Línea de alimentación de entrada
c. Boquilla de entrada
d. Enchufe del enfriador de agua
e. Polaridad negativa
f. Conector de gas del soplete de soldadura TIG
g. Polaridad positiva
h. Conector de 9 pines aéreo
i. Módulo receptor inalámbrico (opcional)
(Vista del panel frontal) (Vista del panel posterior)
