5.4. Soplete de soldadura TIG y conexión de cable de tierra
1) El interruptor de alimentación debe de estar apagado.
2) Inserte el enchufe del cable con la pinza a tierra en la toma positiva del panel frontal de la
soldadora y apriételo en el sentido de las agujas del reloj.
3) Insertar el enchufe del cable del soplete a la toma negativa correspondiente del panel
frontal del soldador y apriételo en el sentido de las agujas del reloj.
¡AVISO! Las polaridades positiva y negativa no deben invertirse, ya que de tal forma
causaría un mal funcionamiento al soldar.
4) Inserte el conector de gas del soplete de soldadura en el respiradero de gas del panel
frontal.
5) Conecte la manguera de gas de la botella de gas argón a la boquilla de entrada en el
panel posterior del soldador.

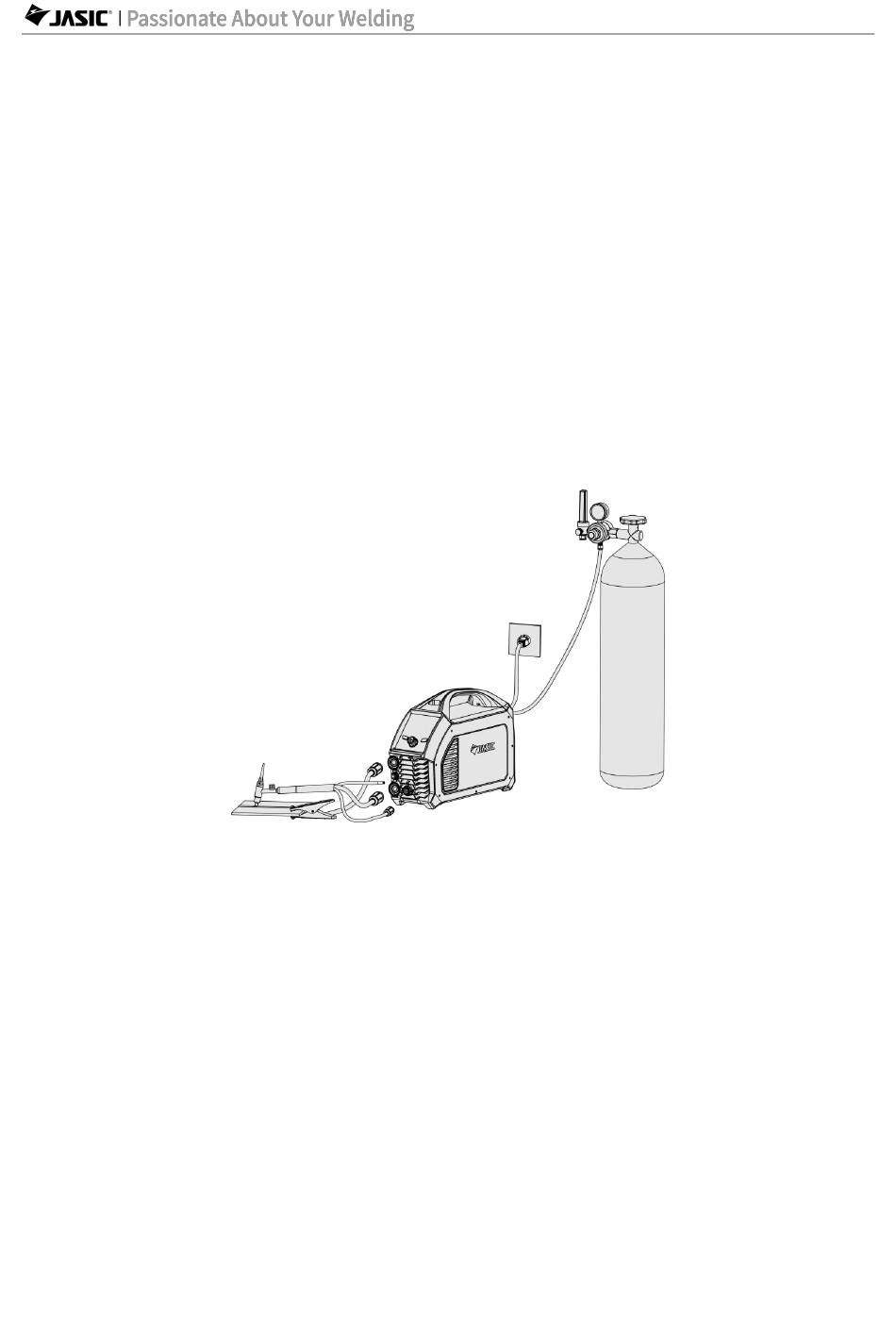

(Diagrama de cableado)
¡AVISO! Si desea utilizar cables secundarios largos (cable del soplete y cable de
tierra), debe asegurarse de aumentar adecuadamente área de la sección transversal
del cable para reducir la caída de tensión por la longitud del mismo.
6) En el modo de soldadura TIG AC, acorte el cable de alimentación lo máximo posible. Si el
cable debe ser extendido, por favor preste atención a lo siguiente:
● Unir los cables del metal base y del soplete.
● Enderece el cable lo más posible.
● Si no se puede enderezar el cable, pase a horcajadas el cable del soplete de soldadura
por el metal base.
